Montaj
Türk Variomat Touch09.09.2022-Rev. C
Klemens
numarası
Sinyal
İşlev
Kablo
bağlantısı
23 NC
Toplu mesaj (potansiyelsiz)
Azami 230 V, 2 A
sahada,
opsiyonel
24 COM
25 NO
27 M1
Pompa 1 beslemesi için düz fiş
fabrika
tarafından
31 M2
Pompa 2 beslemesi için düz fiş
fabrika
tarafından
35 +18 V (mavi)
Seviye ölçümü LIS analog giriş
ana tankta
Kablo:
Fabrika
tarafından;
Sensör fişi:
Sahada
36 GND
37
AE
(kahverengi)
38 PE (yalıtım)
39 +18 V (mavi)
PIS basıncı analog girişi
ana tankta
sahada,
opsiyonel
40 GND
41 AE (kahverengi)
42 PE (yalıtım)
43 +24 V
Dijital girişler
sahada,
opsiyonel
44 E1 E1: Kontak su sayacı
fabrika
tarafından
45 E2 E2: Su eksikliği şalteri. ---
51 GND
Taşma valfi PV 2 (motorlu
küresel vana), sadece VS 2-2 için
fabrika
tarafından
52
+24 V
(besleme)
53
0 V - 10 V
(ayar
büyüklüğü)
54
0 V - 10 V (geri
bildirim)
55 GND
Taşma valfi PV 1 (motorlu
küresel vana)
fabrika
tarafından
56
+24 V
(besleme)
57
0 V - 10 V
(ayar
büyüklüğü)
58
0 V - 10 V (geri
bildirim)

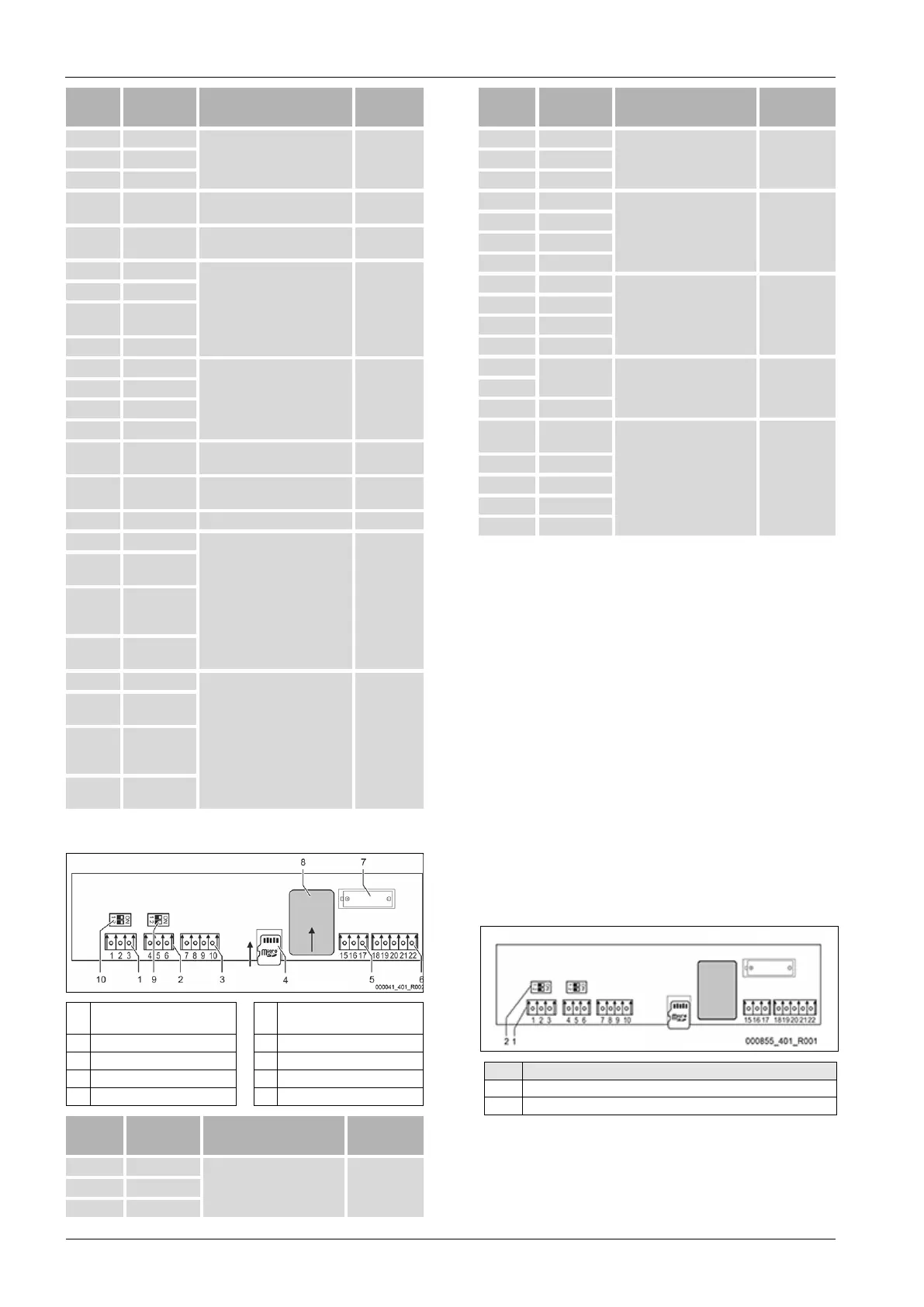

7.5.3 Kumanda bölümünün bağlantı planı
1 RS-485 arayüzü 6
Basınç ve seviye için analog
çıkışlar
2 RS-485 arayüzü 7 Pil bölmesi
3 GÇ ara birimi 8 AnyBus modülü soket yuva
4 Mikro SD kartı 9 DIP şalteri 2
5 Besleme 10 V 10 DIP şalteri 1
Klemens
numarası
Sinyal
İşlev
Kablo
bağlantısı
1 A
RS-485 arayüzü
S1 ağ bağlantısı
Sahada 2 B
3 GND S1
Klemens
numarası
Sinyal
İşlev
Kablo
bağlantısı
4 A
RS-485 arayüzü
S2 modülü: Genişletme veya
iletişim modülü
Sahada 5 B
6 GND S2
7 +5 V
GÇ ara birimi: Ana devre kartı
arayü
Fabrika
tarafından
8 R × D
9 T × D
10 GND IO1
11 +5V
--- ---
12 RxD
13 TxD
14 GND IO2
15
10 V~
Besleme 10 V
Fabrika
tarafından
16
17
FE
18
Y2PE
(blendaj)
Analog çıkışlar: Basınç ve
seviye
Standart 4 mA 20 mA
Sahada
19 Basınç
20 GNDA
21 Seviye
22 GNDA
7.5.4 RS-485 arabirimi
RS-485 S1 ve S2 arabirimlerinden kumandanın tüm bilgileri sorgulanabilir ve
kumanda merkezleri veya diğer cihazlarla iletişim için kullanılabilir.
S1 arabirimi
Bir Master Slave bağlantı devresinde bu arabirimle maksimum 10
cihaz çalıştırılabilir.
S2 arabirimi
Basınç "PIS" ve seviye "LIS".
Pompaların "PU" çalışma durumları.
Motorlu küresel vananın / manyetik valfin çalışma durumları.
"FQIRA+" temas su sayacının değerleri.
Tüm mesajlar.
Hata hafızasının tüm kayıtları.
Arabirimlerin iletişimi için opsiyonel aksesuar olarak veriyolu modülleri
bulunmaktadır.
Bilgi!
RS
-485 arabiriminden, bağlantılarla ilgili ayrıntıları ve ayrıca
gerektiğinde Reflex fabrika müşteri hizmetleri tarafından sunulan
aksesuarlarla ilgili bilgiler talep edin.
7.5.4.1 RS-485 arabirimin bağlantısı
Control Touch kumandasının ana devre kartı.
No.
Komponent
1 RS-485 bağlantısı için bağlantı terminalleri
2 Dip şalteri 1
Aşağıdaki işlemleri yapın:
1. Blendajlı kablo takılı RS-485 bağlantısını ana devre kartına takın.
S 1
Klemens 1 (A+)
Klemens 2 (B-)
Klemens 3 (GND)
