Hinweis!
Ein Festsitzen der Pumpe
n wird im Betrieb durch einen Zwangsanlauf
nach 24 Stunden Stillstand vermieden.
10 Steuerung

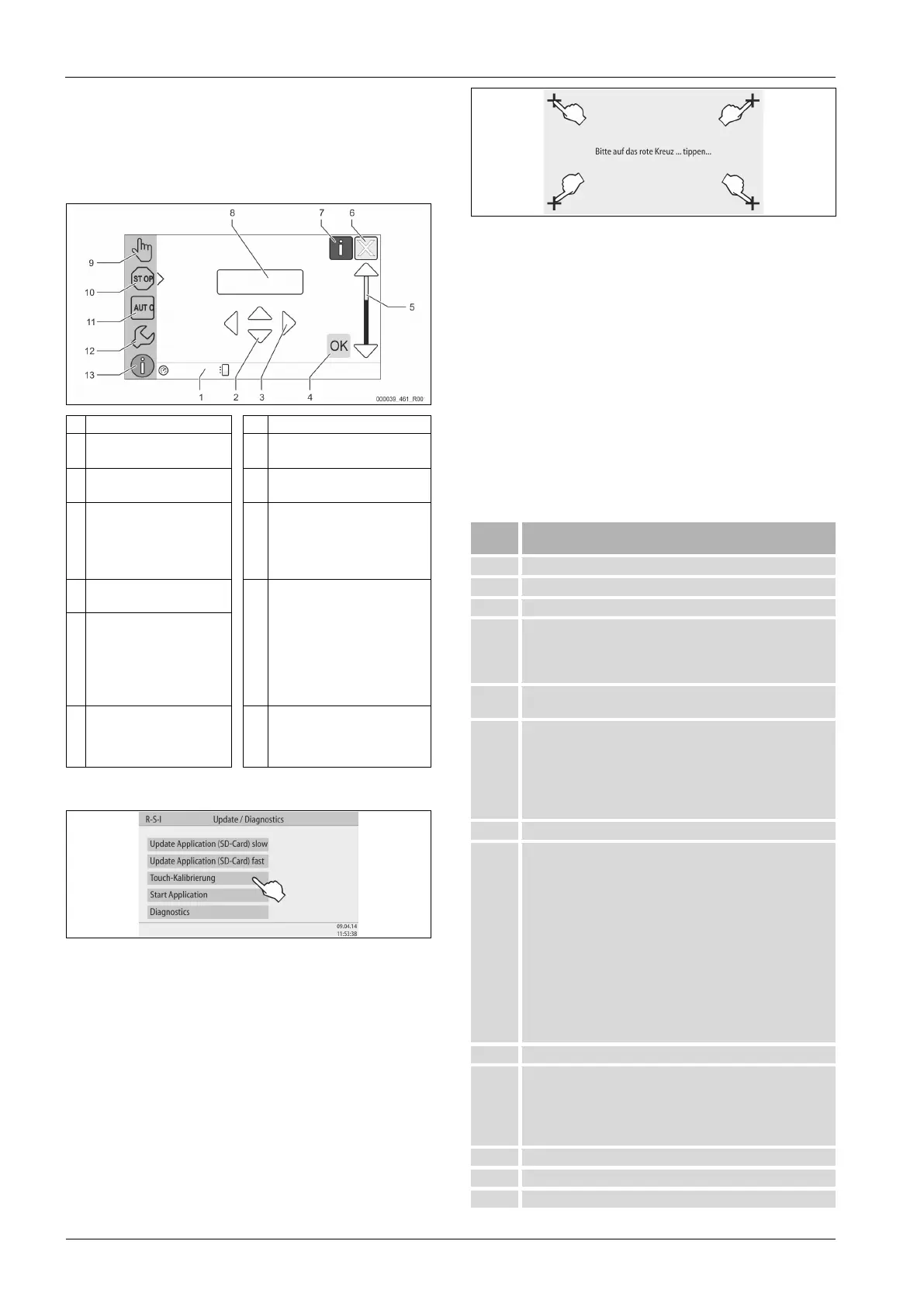

10.1 Handhabung des Bedienfelds
1 Meldezeile 8 Anzeigewert
2
Schaltflächen „▼“/ „▲“
• Ziffern einstellen.
9 Schaltfläche „Handbetrieb“
• Für Funktionsprüfungen.
3
Schaltflächen „“/ „“
• Ziffern wählen.
10 Schaltfläche „Stoppbetrieb“
• Für die Inbetriebnahme.
4 Schaltfläche „OK“
• Eingabe bestätigen/
quittieren.
• Weiterblättern im
Menü.
11 Schaltfläche „Automatikbetrieb“
• Für den Dauerbetrieb.
5 Bildlauf „hoch“/ „runter“
• „Scrollen“ im Menü.
12 Schaltfläche „Setup-Menü“
• Für die Einstellung von
Parametern.
• Fehlerspeicher.
• Parameterspeicher.
• Anzeigeeinstellungen.
• Info zum Grundgefäß.
• Info Softwareversion.
6 Schaltfläche „Zurückblättern“
• Abbrechen.
• Zurückblättern bis ins
Hauptmenü.
7
Schaltfläche „Hilfetexte
anzeigen“
• Anzeigen von
Hilfetexten.
13 Schaltfläche „Info-Menü“
• Anzeigen von allgemeinen
Informationen.
10.2 Touch-Screen kalibrieren
Wenn das Betätigen der gewünschten Schaltflächen nicht korrekt ausgeführt
wird, lässt sich der Touchscreen kalibrieren.
1. Schalten Sie das Gerät am Hauptschalter aus.
2. Berühren Sie mit dem Finger dauerhaft das Touchfeld.
3. Schalten Sie den Hauptschalter ein, während Sie das Touchfeld berührt
halten.
– Die Steuerung wechselt automatisch beim Programmstart in die
Funktion "Update / Diagnostics".
4. Tippen Sie auf die Schaltfläche „Touch-Kalibrierung“.
5. Tippen Sie nacheinander auf die angezeigten Kreuze auf dem Touchscreen.
6. Schalten Sie das Gerät am Hauptschalter aus und anschließend wieder ein.
Der Touchscreen ist vollständig kalibriert.
10.3 Einstellungen in der Steuerung vornehmen
Die Einstellungen in der Steuerung lassen sich unabhängig von der jeweils
gewählten und aktiven Betriebsart durchführen.
10.3.1 Kundenmenü
10.3.1.1 Übersicht Kundenmenü
Die anlagenspezifischen Werte werden über das Kundenmenü korrigiert oder
abgefragt. Bei der Erstinbetriebnahme müssen zunächst die Werkseinstellungen
den anlagenspezifischen Bedingungen angepasst werden.
Beschreibung der Bedienung, 10.1 "Handhabung des
Den Einstellmöglichkeiten ist ein dreistelliger PM-Code zugeordnet
001 Sprache wählen
002 Uhrzeit einstellen
003 Datum einstellen
Nullabgleich druchführen
– Das Grundgefäß muss leer sein
– Es wird geprüft, ob das Signal der Niveaumessung plausibel
mit dem gewählten Grund ist.
005 Mindestbetriebsdruck P
0
einstellen, 8.2 "Schaltpunkte
Variomat", 16.
010 • Entgasungsprogramm
– Keine Entgasung
– Dauerentgasung
– Intervallentgasung
– Nachlaufentgasung
Nachspeisung >
023 • Maximale Nachspeisezeit …min
024 • Maximale Nachspeisezyklen … /2 h
027 • Mit Wasserzähler „Ja/Nein“
– falls „Ja“ weiter mit 028
– falls „Nein“ weiter mit 007
028 • Nachspeisemenge (Reset) „Ja/Nein“
– falls „Ja“, zurücksetzen auf den Wert „0“
029 • Maximale Nachspeisemenge ... l
030 • Enthärtung „Ja/Nein“
– falls „Ja“ weiter mit 031
– falls „Nein“ weiter mit 007
007 Wartungsintervall… Monate
008 Pot. frei. Kontakt
– Meldungsauswahl: nur mit „√“ gekennzeichneten
Meldungen werden ausgegeben.
– Alle Meldungen: Alle Meldungen werden ausgegeben.
015 Remote Daten ändern „Ja/Nein“
Fehlerspeicher > Historie aller Meldungen
Parameterspeicher > Historie der Parametereingabe
