— Ελληνικά
Variomat Touch — 09.09.2022-Rev. C

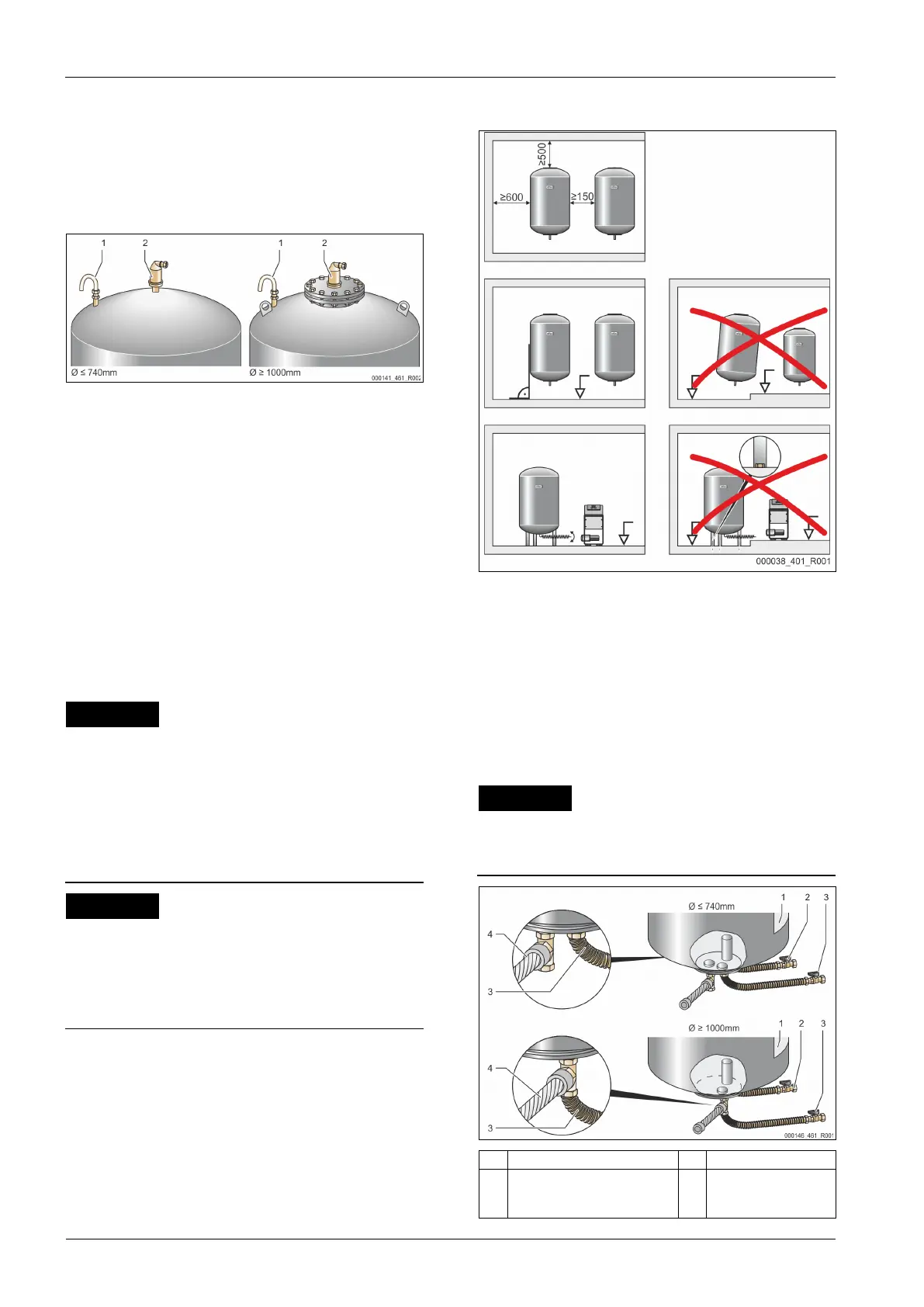

7.3.2 Συναρμολόγηση των προσαρτώμενων εξαρτημάτων των
δοχείων
Τα προσαρτώμενα εξαρτήματα είναι συσκευασμένα σε μια διάφανη
σακούλα, η οποία είναι στερεωμένη σε ένα πέλμα στήριξης του
δοχείου.
• Καμπύλη αντιστάθμισης πίεσης (1).
• Reflex Exvoid με προ-εγκατεστημένη ανεπίστροφη βαλβίδα (2)
• Στοιχείο μέτρησης βάρους LIS
Για να συναρμολογήσετε τα προσαρτώμενα εξαρτήματα εκτελέστε τις
παρακάτω εργασίες:
1. Ενώστε το Reflex Exvoid (2) στη σύνδεση του εκάστοτε δοχείου.
2. Αφαιρέστε το προστατευτικό καπάκι από την ανεπίστροφη
βαλβίδα.
3. Συναρμολογήστε στα δοχεία την καμπύλη αντιστάθμισης πίεσης
(1) για τον αερισμό και την εξαέρωση, χρησιμοποιώντας το
κοχλιωτό κολάρο σύσφιξης.
το στοιχείο μέτρησης βάρους LIS, αφού
ρώτα έχετε τοποθετήσει οριστικά το βασικό δοχείο 7.3.3
"Τοποθέτηση των δοχείων",
όδειξη
σφραγίσετε τον αγωγό αερισμού και εξαέρωσης, ώστε να
π
π
.
7.3.3 Τοποθέτηση των δοχείων
Ζημιές από εσφαλμένη συναρμολόγηση
Η σύνδεση σωληνώσεων ή μηχανισμών της εγκατάστασης μπορεί
να προκαλέσει την επιπλέον επιβάρυνση της συσκευής.
• Οι σωληνώσεις πρέπει να συνδέονται απαλλαγμένες από
εφαρμογή δυνάμεων ή ροπής και να τοποθετούνται με
αντικραδασμική προστασία.
• Αν χρειάζεται, μεριμνήστε για τη στήριξη των σωληνώσεων ή
των μηχανισμών.
• Σε περίπτωση ερωτήσεων απευθυνθείτε στο τμήμα After Sales
& Service
Reflex.
Πρόκληση
ζημιών
στη
συσκευή
α
ό
λειτουργία
της
αντλίας
χωρίς
ή
με
μειωμένη
οσότητα
υγρού
Σε περίπτωση εσφαλμένης σύνδεσης της αντλίας, υπάρχει κίνδυνος
λειτουργίας χωρίς ή με μειωμένη ποσότητα υγρού.
• Προσέξτε να μην μπερδέψετε τη σύνδεση του αγωγού
υπερχείλισης με τη σύνδεση της αντλίας.
• Προσέξτε τη σωστή σύνδεση της αντλίας με το βασικό δοχείο.
Λάβετε υπόψη τις παρακάτω υποδείξεις για την τοποθέτηση του
βασικού δοχείου και των δευτερευόντων δοχείων:
• Όλα τα ανοίγματα φλαντζών των δοχείων είναι ανοίγματα
επιθεώρησης και συντήρησης.
– Τοποθετήστε τα δοχεία με επαρκή απόσταση από τις
πλευρές και τα καλύμματα.
• Τοποθετήστε τα δοχεία σε σταθερό δάπεδο.
• Μεριμνήστε, ώστε τα δοχεία να είναι τοποθετημένα κάθετα και
αυτόνομα.
• Χρησιμοποιήστε δοχεία ίδιου κατασκευαστικού τύπου και ίδιων
διαστάσεων, αν πρόκειται να χρησιμοποιηθούν δευτερεύοντα
δοχεία.
• Διασφαλίστε τη λειτουργία της διάταξης μέτρησης στάθμης LIS.
• Τοποθετήστε τη μονάδα ελέγχου με τα δοχεία στο ίδιο επίπεδο.
Οι οπές διάτρησης που υπάρχουν στα πέλματα στήριξης των
δοχείων αποσκοπούν αποκλειστικά στην ασφάλεια μεταφοράς.
• Μην αγκυρώνετε τα δοχεία στο δάπεδο.
1
3
2
υπερχείλισης
4
δευτερεύοντος
