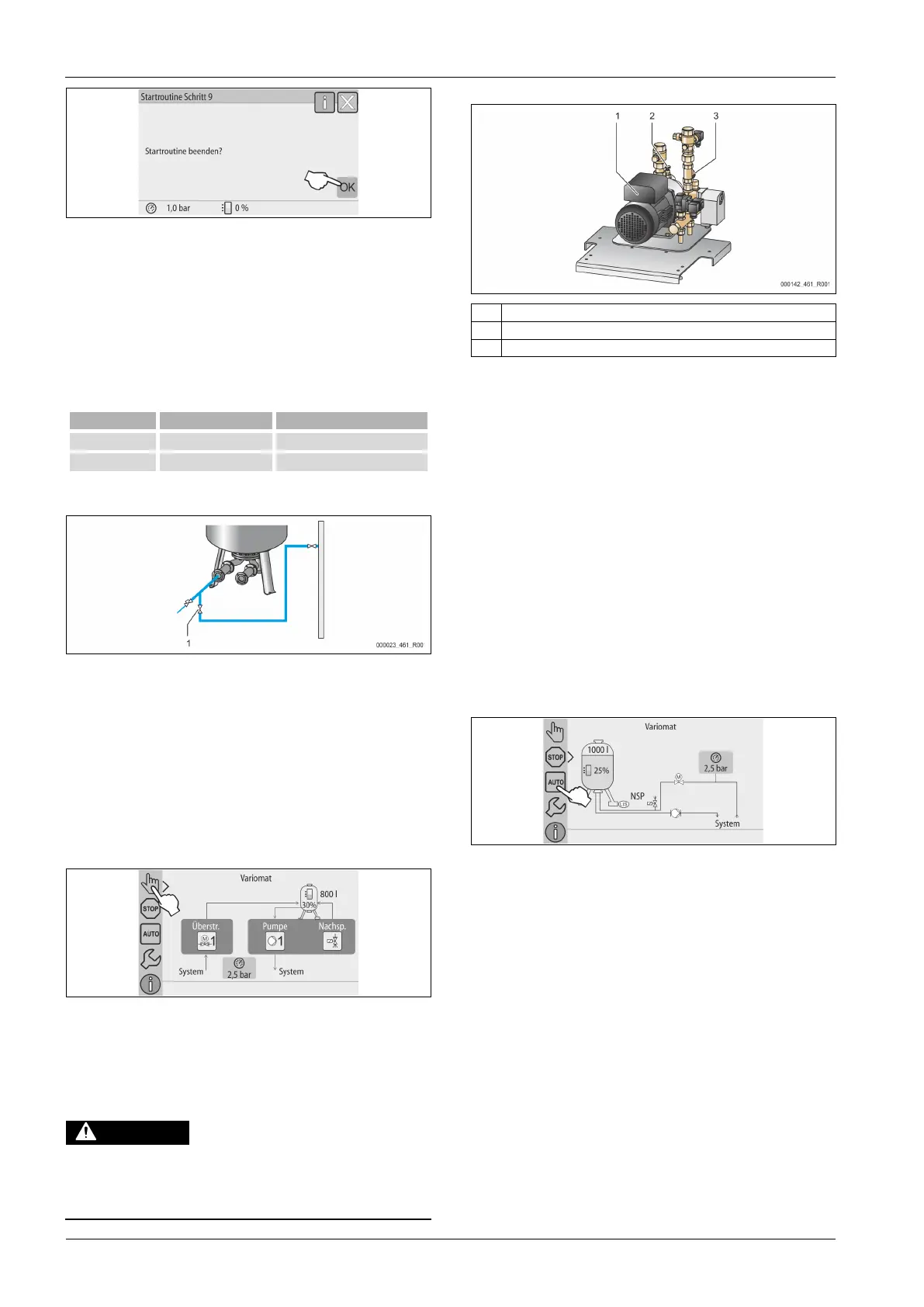

— Deutsch Variomat Touch — 09.09.2022-Rev. C
9. Zum Beenden der Startroutine betätigen Sie die Schaltfläche „OK“.
Hinweis!
Sie befinden sich nach der erfolgreichen Beendigung der Startroutine im
Stoppbetrieb. Wechseln Sie noch nicht in den Automatikbetrieb.
8.4 Gefäße mit Wasser füllen
Die folgenden Angaben gelten für die Geräte:
• Steuereinheit mit Grundgefäß.
• Steuereinheit mit Grundgefäß und einem Folgegefäß.
• Steuereinheit mit Grundgefäß und mehreren Folgegefäßen.
Anlagensystem Anlagentemperatur Füllniveau vom Grundgefäß
Heizungsanlage ≥ 50 °C (122° F) Ca. 30 %
Kühlsystem < 50 °C (122° F) Ca. 50 %
8.4.1 Füllen mit einem Schlauch
Bevorzugen Sie für das Füllen des Grundgefäßes mit Wasser einen
Wasserschlauch, wenn die automatische Nachspeisung noch nicht
angeschlossen ist.
• Nehmen Sie einen entlüfteten, mit Wasser gefüllten Wasserschlauch.
• Verbinden Sie den Wasserschlauch mit der externen Wasserversorgung
und dem Füll- und Entleerungshahn „FD“ (1) am Grundgefäß.
• Prüfen Sie, dass die Absperrhähne zwischen Steuereinheit und Grundgefäß
geöffnet sind (werksseitig in geöffneter Stellung vormontiert).
• Füllen Sie das Grundgefäß mit Wasser, bis das Füllniveau erreicht ist.
8.4.2 Füllen über das Magnetventil in der Nachspeisung
1. Wechseln Sie über die Schaltfläche „Handbetrieb“ in die Betriebsart
„Handbetrieb“.
2. Öffnen Sie über die entsprechende Schaltfläche das „Nachspeiseventil WV“
solange, bis das vorgegebene Füllniveau erreicht ist.
– Beaufsichtigen Sie diesen Vorgang ständig.
– Bei Hochwasseralarm wird das Nachspeiseventil „Nachspeiseventil
WV“ automatisch geschlossen.
8.5 Pumpe entlüften
Austretendes, heißes Medium kann zu Verbrennungen führen.
• Halten Sie ausreichend Abstand zum austretenden Medium.
• Tragen Sie eine geeignete persönliche Schutzausrüstung
(Schutzhandschuhe, Schutzbrille).
Entlüften Sie die Pumpe „PU“:
2 Entlüftungsschraube „AV“
3 Schmutzfänger „ST“
• Lösen Sie die Entlüftungsschraube (2) von der Pumpe (1) und entlüften Sie
die Pumpe bis blasenfreies Wasser austritt.
• Drehen Sie die Entlüftungsschraube (2) wieder ein und ziehen Sie diese
fest.
• Prüfen Sie die Entlüftungsschraube (2) auf Dichtigkeit.
Hinweis!
Wiederholen Sie die Entlüftung, wenn die Pumpe keine Förderleistung
erzeugt.
8.6 Steuerung im Kundenmenü parametrieren
Über das Kundenmenü können anlagenspezifische Werte korrigiert oder
abgefragt werden. Bei der Erstinbetriebnahme müssen zunächst die
Werkseinstellungen den anlagenspezifischen Bedingungen angepasst werden.
– Für das Anpassen der Werkseinstellungen, 10.3 "Einstellungen in der
Steuerung vornehmen", 20.
– Für Informationen zum Bedienen der Steuerung, 10.1 "Handhabung des
Bedienfelds", 20.
8.7 Automatikbetrieb starten
Ist die Anlage mit Wasser gefüllt und von Gasen entlüftet, kann der
Automatikbetrieb gestartet werden.
• Betätigen Sie die Schaltfläche „AUTO“.
– Bei der Erstinbetriebnahme wird automatisch die Dauerentgasung
aktiviert, um die restlichen freien sowie gelösten Gase aus dem
Anlagensystem zu entfernen. Die Zeit ist im Kundenmenü
entsprechend den Anlagenverhältnissen einstellbar.
Standardeinstellungen sind 12 Stunden. Nach der Dauerentgasung
erfolgt die automatische Umschaltung in die Intervallentgasung.
Die Erstinbetriebnahme ist an dieser Stelle abgeschlossen.
Hinweis!
Spätestens nach Ablauf der Dauerentgasungszeit muss der
Schmutzfänger „ST“ in der Entgasungsleitung „DC“ gereinigt werden,
11.1.1 "Schmutzfänger reinigen",
9 Betrieb
9.1.1 Automatikbetrieb
Verwendung:
Nach der erfolgreichen Erstinbetriebnahme
Start:
Betätigen Sie die Schaltfläche „AUTO“.
