Reflex Variomat Touch VS 2-2/35 Original Operating Manual

Műszaki adatok
152
— Magyar Variomat Touch — 09.09.2022-Rev. C

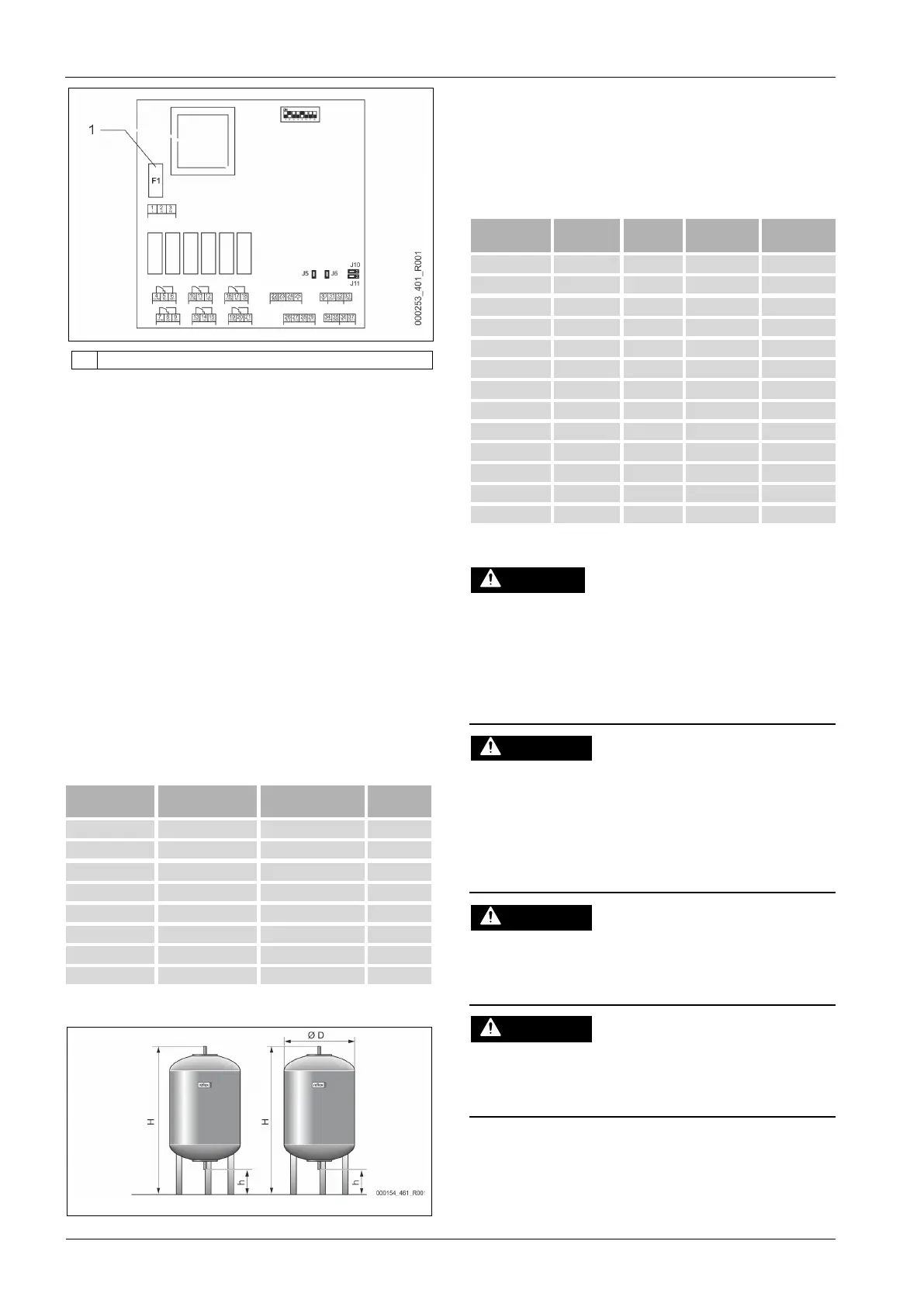

1 Finombiztosíték F1 (250 V, 0, 16 A lomha)
Az alábbiak szerint járjunk el:
1. Válasszuk le az I/O modult a feszültségellátásról.
• Húzzuk ki a hálózati csatlakozódugót a modulból.
2. Nyissuk meg a sorkapocs házfedelét.
3. Távolítsuk el a házfedelet.
4. Cseréljük ki a hibás biztosítékot.
5. Helyezzük vissza a házfedelet.
6. Zárjuk a sorkapocs fedelét.
7. Zárjuk a modul feszültségellátását a hálózati csatlakozódugóval.
A biztosítékcsere befejeződött.
6 Műszaki adatok
6.1 Vezérlőegység

Tudnivaló!
Az összes vezérlőegységre az alábbi értékek
vonatkoznak:
– megengedett előremenő hőmérséklet:
–
megengedett üzemi hőmérséklet:
–
megengedett környezeti hőmérséklet:
–
védettségi fokozat:
–
RS-485 interfészek száma:
–
I/O modul:
–
vezérlőegység elektromos feszültsége:
–
zajszint:
120 °C
70 °C
0 °C és 45 °C
között
IP 54
1
Opcionális
230 V; 2 A
55 db
Típus
Elektromos
teljesítmény [kW]
Elektromos
csatlakozás [Hz; A]
Súly [kg]
VS 2-1/35 1,1 50; 5 29
VS 2-1/60 1,1 50; 5 37
VS 2-1/75 1,1 50; 5 50
VS 2-1/95 1,1 50; 5 53
VS 2-2/35 1,2 50; 5 58
VS 2-2/60 2,2 50; 10 61
VS 2-2/75 2,2 50; 10 89
VS 2-2/95 2,2 50; 10 92
6.2 Tartályok
Alaptartály Kiegészítő tartály

Tudnivaló!
Az alaptartályokhoz választható hőszigetelés érhető el,
 4.6
"Opcionális kiegészítő felszerelés",

149.

Tudnivaló!
Az összes tartályra az alábbi értékek vonatkoznak:
– üzemi nyomás:
– csatlakozás:
6 bar
G1 "
Típus
Átmérő Ø
„D” [mm]
Súly [kg]
Magasság „H”
[mm]
„h” magasság
[mm]
200 634 37 1060 146
300 634 54 1360 146
400 740 65 1345 133
500 740 78 1560 133
600 740 94 1810 133
800 740 149 2275 133
1000/740 740 156 2685 133
1000/1000 1000 320 2130 350
1500 1200 465 2130 350
2000
1200
565
2590
350
3000 1500 795 2590 380
4000 1500 1080 3160 380
5000 1500 1115 3695 380
7 Összeszerelés
VESZÉLY
Életveszélyes sérülés áramütés miatt.
A feszültség alatt álló alkatrészek megérintése életveszélyes sérüléseket
okoz.
• Győződjünk meg arról, hogy a készülékhez menő tápvezetékek
feszültségmentesek, és visszakapcsolódás ellen biztosítottak.
• Győződjünk meg arról, hogy a berendezést más nem kapcsolhatja be.
• Győződjünk meg arról, hogy a készülék elektromos csatlakozását csak
villanyszerelő szakember végezze a helyi hatályos elektrotechnikai
előírások szerint.
VIGYÁZAT
Sérülésveszély a nyomás alatt kilépő folyadék miatt
A csatlakozásokon végzett hibás szerelési, szétszerelési vagy karbantartási
munkák miatt megégethetjük vagy megsérthetjük magunkat, ha hirtelen
forró víz vagy nyomás alatt álló gőz áramlik ki.
• Gondoskodjunk a szakszerű szerelésről, szétszerelésről és karbantartási
munkáról.
• Győződjünk meg arról, hogy a berendezés nyomásmentes, mielőtt
elvégeznénk a csatlakozásokon a szerelést, szétszerelést vagy
karbantartási munkákat.
VIGYÁZAT
Égési sérülés veszélye a forró felületek miatt
A fűtési berendezés felületei felforrósodhatnak és égési sérüléseket
okozhatnak a bőrön.
• Viseljünk védőkesztyűt.
• Tegyük ki a készülék közelébe a megfelelő figyelmeztető utasításokat.
VIGYÁZAT
Sérülésveszély leesés vagy ütés miatt
A szerelés során a leesés vagy a berendezésrészekkel való ütközés
zúzódásokat okozhat.
• Viseljünk személyes védőfelszerelést (fejvédőt, védőruházatot,
védőkesztyűt, biztonsági lábbelit).

Tudnivaló!
Igazoljuk a szakszerű szerelést és beüzemelést a szerelési, üzembe
helyezési és karbantartási igazolással. Ez a jótállási igények feltétele.
–
A beüzemeléssel és az éves karbantartással a Reflex
ügyfélszolgálatát bízza meg.
