Reflex Variomat Touch VS 2-2/35 Original Operating Manual

Apparatbeskrivning
404
— Svenska Variomat Touch — 09.09.2022-Rev. C

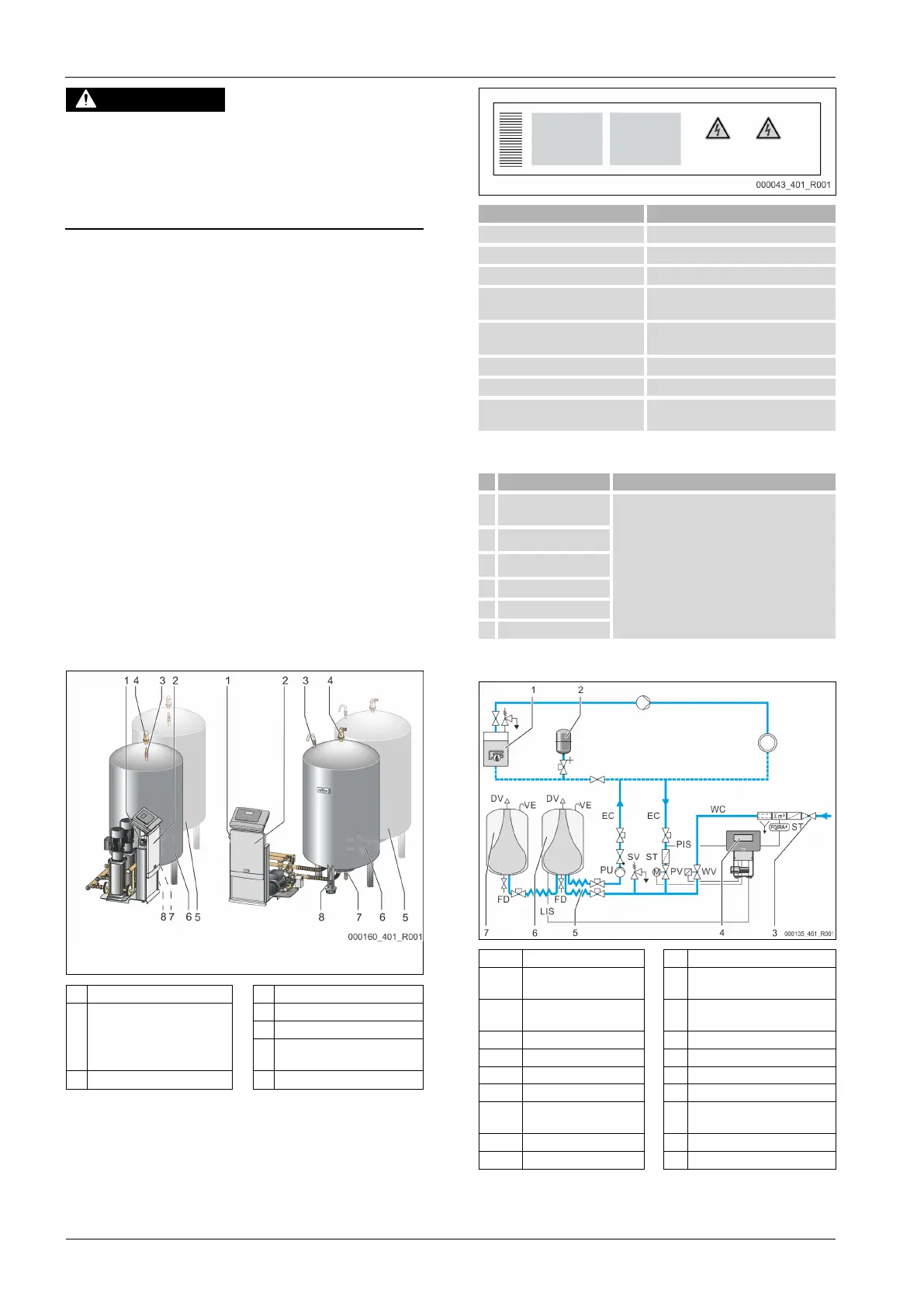

FÖRSIKTIGHET
Risk för kroppsskada från utträngande vätska under tryck
Vid anslutningarna finns risk för brännskador eller kroppsskador vid felaktig
montering, felaktig demontering eller felaktigt underhållsarbete om hett
vatten eller het ånga under tryck plötsligt släpps ut.
• Kontrollera att montering, demontering eller underhållsarbete utförs
fackmässigt.
• Kontrollera att anläggningen är trycklös innan montering,
demontering eller underhållsarbete på anslutningarna utförs.

Obs!
Vid montering av den lokala säkerhetsventilen är det driftansvarigs
ansvar att se till så att det inte uppstår någon risk vid urblåsningen.

Obs!
Utrustningsdelar med säkerhetsfunktion för tryckbegränsning på
vattensidan enligt tryckkärlsdirektiv 2014/68/EU och
temperaturbegränsning enligt tryckkärlsdirektiv 2014/68/EU ingår
inte i leveransomfattningen.
Driftansvarig säkrar tryck och temperatur lokalt på vattensidan.
4 Apparatbeskrivning
4.1 Beskrivning
Variomat med Touch-styrning är en pumpstyrd tryckhållnings-, avgasnings-
och eftermatningsstation för värme- och kylvattensystem. I stort sett består
Variomat av en styrenhet med pumpar och minst ett expansionskärl. Ett
membran i expansionskärlet delar in det i ett luft- och ett vattenutrymme. På
så sätt förhindras att luftens syre tränger in i expansionsvattnet.
Variomat med Touch-styrning erbjuder följande säkerhet:
• Optimering av alla förlopp för tryckhållning, avgasning och påfyllning.
– Ingen direkt insugning av luft tack vare kontroll av tryckhållningen
med automatisk eftermatning.
– Inga cirkulationsproblem tack vare fria bubblor i kretsvattnet.
– Reduktion av korrosionsskador tack vare syreborttagning från
påfyllnings- och eftermatningsvattnet.
4.2 Översiktsframställning
Variomat med touchstyrning och två
pumpar
Variomat med touchstyrning och en
pump
1 Huvudbrytare 4 Avgasningsventil ”DV”
2 Styrenhet
• Pump(ar)
• Styrning ”Reflex
Control Touch”
5 Efterkärl ”VF”
6
Baskärl ”VF”
7
Påfyllnings- och tömningskran
”FD”
3 Luftning och avluftning ”VE” 8 Nivåmätning ”LIS”
4.3 Identifikation
4.3.1 Typskylt
På typskylten finns uppgifter om tillverkare, tillverkningsår,
tillverkningsnummer samt tekniska data.
Text på typskylten
Betydelse
Type Enhetsbeteckning
Serial No. Serienummer
Min. / max. allowable pressure PS Minimalt/maximalt tillåtet tryck
Max. allowable flow temperature
of system
Maximalt tillåten
framledningstemperatur i systemet
Min. / max. working temperature
TS
Min./max. drifttemperatur (TS)
Year of manufacture Tillverkningsår
Max. system pressure Max. systemtryck
Min. operating pressure set up on
site
Lägsta drifttryck inställt på plats
4.3.2 Typnyckel
Nr
Typnyckel (exempel)
1
Styrenhetens
beteckning
2
Antal pumpar
Variomat VS 2- 1, VG 500 l, VF 500 l
3
Baskärl ”VG”
1 2 3 4 5 6
4
Nominell volym
5
Efterkärl ”VF”
6
Nominell volym
4.4 Funktion
1 Värmeanläggning WV Eftermatningsventil
2
Tryckexpansionskärl
”MAG”
PIS Tryckgivare
3 Reflex Fillset Impuls PV
Överströmningsventil
(motorkulventil)
4 Styrenhet PU Pump (tryckhållning)
5 Hydrauliska tillopp SV Säkerhetsventil
6 Luftutrymme baskärl EC Expansionsledning
7 Luftutrymme efterkärl FD Påfyllnings- och tömningskran
ST Smutsfälla LIS
Viktmätcell för bestämning av
vattennivån
FQIRA+ Kontaktvattenmätare DV Avgasningsventil
WC Eftermatningsledning VE Luftning och avluftning
Expansionskärl
Ett grundkärl och som tillval flera följekärl kan anslutas. Ett membran skiljer
kärlen i ett luft- och ett vattenutrymme och förhindrar därmed att luftens syre
