2. Avage klemmikarbi kaas.
3. Eemaldage korpuse kaas.
4. Vahetage defektne kaitse välja.
5. Pange korpuse kaas tagasi.
6. Sulgege klemmikarbi kaas.
7. Ühendage toitepinge jaoks moodul võrgupistikuga.
Kaitse on vahetatud.
6 Tehnilised andmed
6.1 Juhtüksus
Märkus!
Järgmised väärtused kehtivad kõikidele
juhtüksustele:
– lubatud pealevoolutemperatuur:
–
lubatud töötemperatuur:
lubatud keskkonnatemperatuur:
kaitseaste:
RS-485 liideste arv:
I/O-moodul:
juhtüksuse elektripinge:
70 °C
0–45 °C
IP 54
1
Valikul
230 V; 2 A
VS 2–1/60 1,1 50; 5 37
VS 2–1/75 1,1 50; 5 50
VS 2–1/95 1,1 50; 5 53
VS 2–2/35 1,2 50; 5 58
VS 2–2/60 2,2 50; 10 61
VS 2–2/95 2,2 50; 10 92

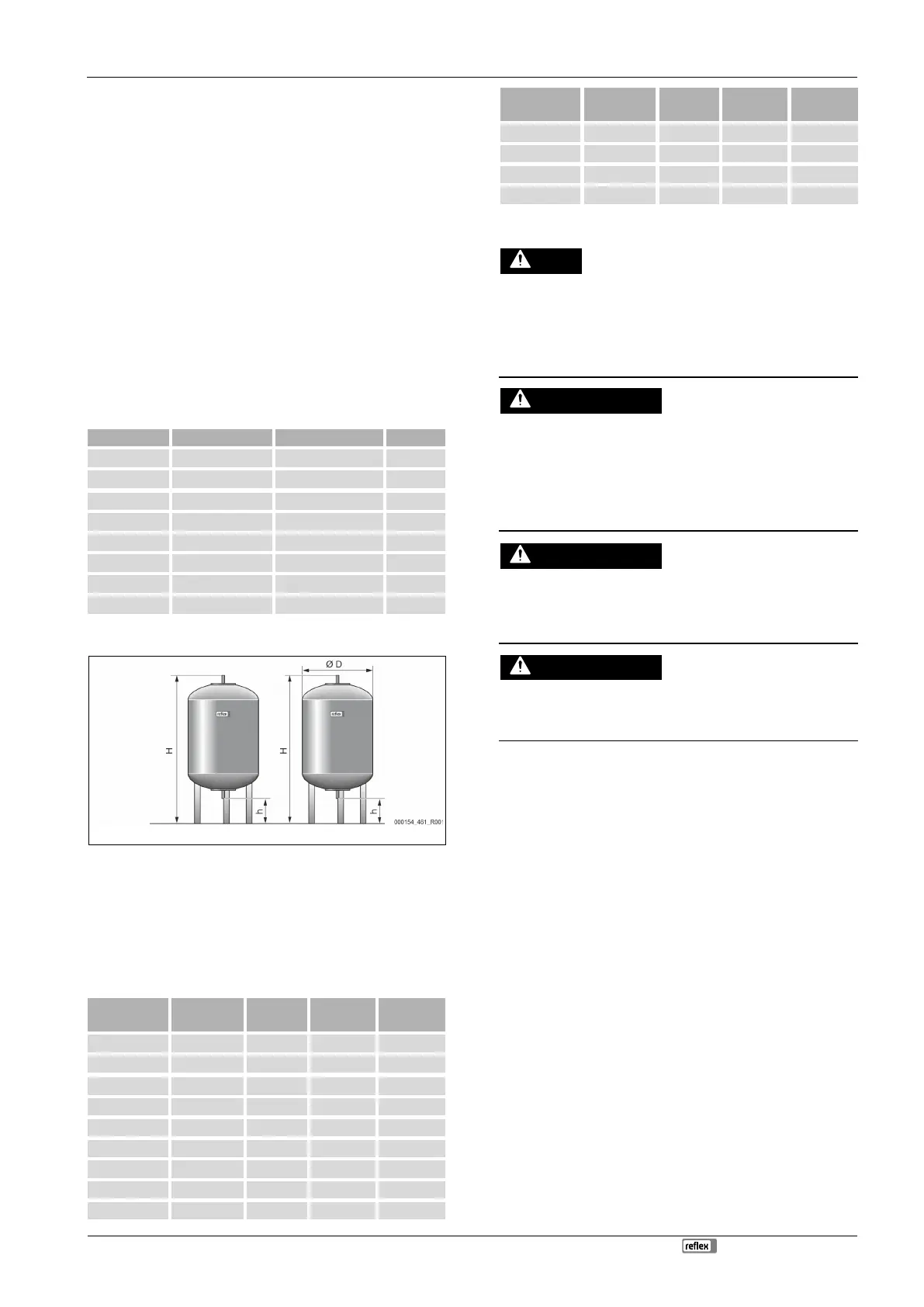

6.2 Paagid
Põhipaak Lisapaak
Märkus!
Põhipaakidele on lisavarustusena saadaval soojusisolatsioon,
4.6
"Valikuline lisavarustus", 312.
Märkus!
Järgmised väärtused kehtivad kõikidele
paakidele.
Ühendus:
G1"
200 634 37 1060 146
300 634 54 1360 146
400 740 65 1345 133
500 740 78 1560 133
600 740 94 1810 133
800 740 149 2275 133
1000/740 740 156 2685 133
1000/1000 1000 320 2130 350
1500 1200 465 2130 350
2000 1200 565 2590 350
3000 1500 795 2590 380
4000 1500 1080 3160 380
5000 1500 1115 3695 380
7 Montaaž
Eluohtlikud vigastused elektrilöögi tõttu.
Elektrit juhtivate detailide puudutamisel on eluohtlike vigastuste oht.
• Veenduge, et seadme toitekaabel oleks pingevaba ja seadme uuesti
sisselülitamine oleks välistatud.
• Veenduge, et teised isikud ei saa süsteemi uuesti sisse lülitada.
• Veenduge, et elektriühendustöid seadme juures teostavad üksnes
elektrikud ning seda vastavalt kohalikele elektrotehnika reeglitele.
Vigastusoht surve all oleva vedeliku väljumisel!
Ühenduskohtades võib montaaživigade või hooldustööde tõttu või
demonteerimisel esineda põletus- ja vigastusohtu, kui kuum vesi või aur
rõhu all ootamatult välja paiskub.
• Veenduge, et montaažitööd, demonteerimine või hooldustööd
viiakse läbi nõuetekohaselt.
• Veenduge enne montaažitöid, demonteerimist või hooldustöid, et
Põletusoht kuumade pealispindade tõttu!
Küttesüsteemides võivad kõrged pealispindade temperatuurid põhjustada
nahapõletusi.
• Kandke kaitsekindaid.
• Paigaldage seadme lähedusse vastavad hoiatused.
Vigastusoht kukkumise või löögi tõttu!
Põrutused seadmete otsa kukkumise või äralöömise tõttu montaaži käigus.
• Kasutage isikukaitsevahendeid (kaitsekiiver, kaitseriietus,
kaitsekindad, turvajalatsid).
Märkus!
Kinnitage asjatundlikku monteerimist ja kasutuselevõttu montaaži
-,
kasutuselevõtu ja hooldustõendis. See on garantiinõude eelduseks.
Laske seade esmakordselt kasutusele võtta ja iga-aastane
hooldus läbi viia Reflexi klienditeenindusel.
7.1 Monteerimise eeldused
7.1.1 Tarnimise seisukorra kontrollimine
Seadet kontrollitakse ja see pakendatakse enne tarnimist hoolikalt.
Transpordikahjusid ei saa välistada.
Toimige järgmiselt.
1. Peale kauba saabumist kontrollige tarnitud kaupa
• terviklikkuse,
• võimalike transpordikahjude suhtes.
2. Dokumenteerige kahjud.
3. Pöörduge kahjude kohta reklamatsiooni esitamiseks vedaja poole.
7.2 Ettevalmistused
Tarnitud seadme seisukord:
• Kontrollige kõikide seadme ühendusliitmike kinnitumist. Vajadusel
pingutage kruvisid.
Ettevalmistused seadme montaažiks:
• Keelake kõrvalistel isikutel juurdepääs.
• Külmakindel, hästi ventileeritud ruum.
– Ruumitemperatuur vahemikus 0–45 °C (32–113 °F).
• Ühetasane, kandevõimeline põrand.
– Veenduge, et põranda kandevõime on täidetud paakide korral
piisav.
– Jälgige, et juhtüksus ja paagid paigaldatakse samale tasandile.
