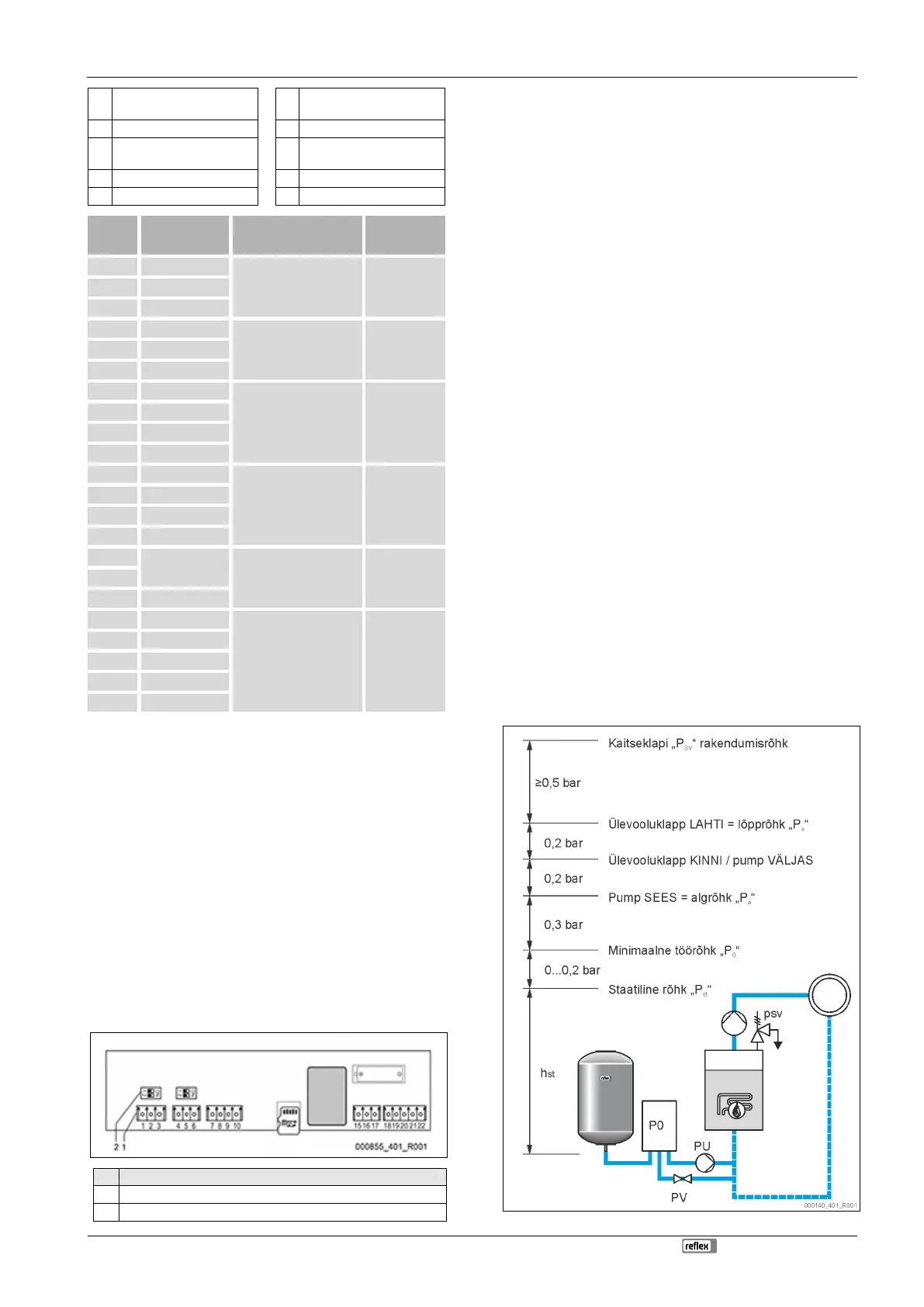

Variomat Touch — 09.09.2022-Rev. C
Eesti keel —
1 RS-485 liides 6
Rõhu ja veetaseme
analoogsisendid
2 RS-485 liides 7 Aku sahtel
3 Sisend-väljundliides 8
Anybus-mooduli
ühenduspesa
4 Mikromälukaart 9 DIP-lüliti 2
5 Toide, 10 V 10 DIP-lüliti 1
1 A
Liides RS-485
S1 võrk
Kohapeal 2 B
3 GND S1
4 A
Liides RS-485
S2 moodulid: laiendus- või
sidemoodul
Kohapeal
6 GND S2
7 +5 V
Sisend-väljundliides:
emaplaadi liides
Tehases
8 R × D
9 T × D
10 GND IO1
11 +5 V
--- ---
12 RxD
14 GND IO2
15
10 V~
Toide, 10 V Tehases 16
17 FE
18 Y2PE (varjestus)
Analoogväljundid: rõhk ja
veetase
Standard 4–20 mA
Kohapeal
19 Rõhk
20 GNDA
22 GNDA
7.5.4 Liides RS-485
RS-485 Liideste S1 ja S2 kaudu saab küsida juhtimissüsteemilt infot ja neid
kasutada juhtimiskeskuse või teiste seadmetega ühenduse pidamiseks.
• S1 liides
– Selle liidesega saab käitada ülema ja alama seadme
ühendsüsteemis max 10 seadet.
• S2 liides
– Rõhk „PIS“ ja veetase „LIS“.
– Pumpade „PU“ tööolekud.
– Mootoriga kuulkraani/magnetklapi tööolekud.
– Kontaktveemõõtja „FQIRA +“ väärtused.
– Kõik teated.
– Kõik veamälu sissekanded.
Liidestega ühenduse pidamiseks on lisavarustusena saadaval siinimoodulid.
Märkus!
Vajadusel küsige infot RS
-485 liidese protokolli, ühenduste detailide,
samuti pakutavate tarvikute kohta Reflexi klienditeenindusest.
7.5.4.1 Liidese RS-485 ühendamine
Juhtimissüsteemi Control Touch emaplaat.
1 Liidese RS-485 ühendusklemmid.
2 Dip-lüliti 1
Toimige järgmiselt.
1. Ühendage liides RS-485 varjestatud juhtmega emaplaadi külge.
• S 1
– Klemm 1 (A+)
– Klemm 2 (B–)
– Klemm 3 (GND)
2. Ühendage juhtme varjestus ühepoolselt.
• Klemm 18
3. Aktiveerige emaplaadil lõpptakistid.
• Dip lüliti 1
7.6 Paigaldus- ja kasutuselevõtutõend
- ja kasutuselevõtutõend asub kasutusjuhendi lõpus.
8 Esmane kasutuselevõtmine
Märkus!
Kinnitage asjatundlikku monteerimist ja kasutuselevõttu montaaži
- ja
kasutuselevõtutõendis. See on garantiinõude eelduseks.
Laske seade esmakordselt kasutusele võtta ja iga-aastane
hooldus läbi viia Reflexi klienditeenindusel.
8.1 Kasutuselevõtu eelduste kontrollimine
Seade on valmis esmaseks kasutuselevõtuks, kui peatükis „Montaaž”
kirjeldatud tööd on lõpetatud. Süsteemi peab kasutusele võtma selle koostaja
või volitatud spetsialist (nt Reflexi tehase klienditeenindus). Surve hoidmise
seade tuleb kasutusele võtta vastavalt paigaldusjuhendile. Järgige esmasel
kasutuselevõtmisel järgmisi juhiseid:
• Juhtimisüksus on ühendatud põhipaagiga, samuti on vajadusel
ühendatud lisapaagid.
• Paagid on ühendatud süsteemis veega.
• Paagid ei ole veega täidetud.
• Paakide tühjendusklapid on avatud.
• Süsteem on veega täidetud ja degaseeritud.
• Elektriühendus vastab siseriiklikele ja kohalikele eeskirjadele.
8.2 Variomati lülituspunktid
Minimaalne töörõhk „P
0
” määratakse kindlaks rõhuhoideseadme asukoha abil.
Juhtimissüsteem arvutab minimaalse töörõhu „P
0
” alusel välja magnetklapi
„PV” ja pumba „PU” lülituspunktid.
