συσκευής
— Ελληνικά
Variomat Touch — 09.09.2022-Rev. C
4.3.2 Επεξήγηση κωδικού τύπου
Επεξήγηση κωδικού τύπου (παράδειγμα)
1
της
ελέγχου
2
Variomat VS 2-
1,
VG 500 l, VF 500 l
3
δοχείο VG
1 2
3 4 5 6
4
5
6

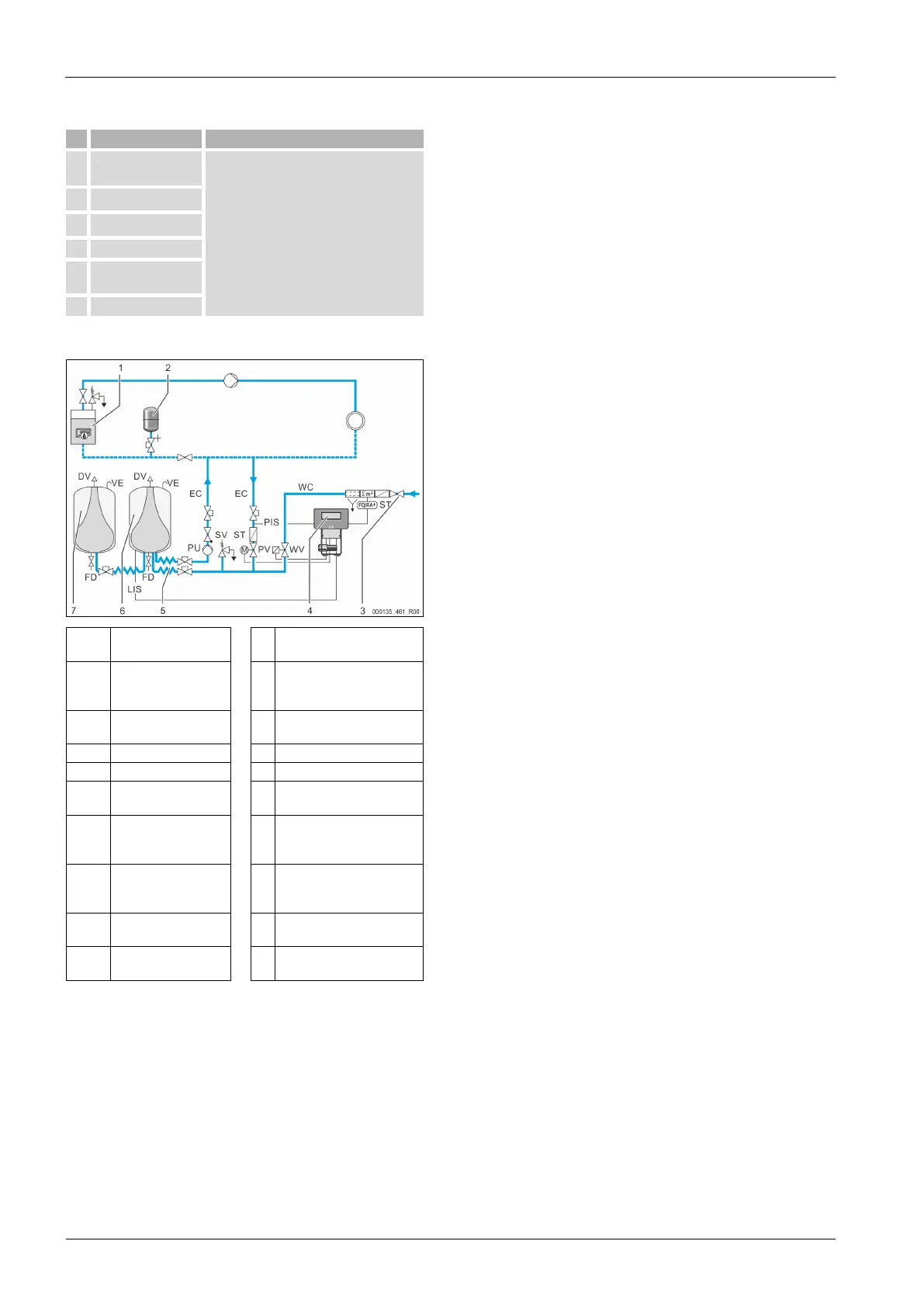

4.4 Λειτουργία
1
WV
π
2
αντιστάθμιση της
πίεσης MAG
PIS
π
3 Reflex Fillset Impuls PV
Βαλβίδα υπερχείλισης
(ηλεκτρική στρόφιγγα)
4
PU
(
π
)
5
π
SV
6
EC
7
δευτερεύοντος
δοχείου
FD
π
εκκένωσης
ST
Φίλτρο ρύπων
LIS
Στοιχείο μέτρησης βάρους
για εξακρίβωση της
στάθμης νερού
FQIRA+
π
DV
π
WC
π
VE
Δοχείο διαστολής
Είναι δυνατή η σύνδεση ενός βασικού δοχείου και προαιρετικά
περισσότερων δευτερευόντων δοχείων. Μια μεμβράνη διαχωρίζει τα
δοχεία σε έναν θάλαμο αέρα και έναν θάλαμο νερού, αποτρέποντας
έτσι τη διείσδυση ατμοσφαιρικού οξυγόνου στο νερό διαστολής. Ο
θάλαμος αέρα συνδέεται με τον ατμοσφαιρικό αέρα μέσω του αγωγού
VE. Το βασικό δοχείο συνδέεται υδραυλικά με τη μονάδα ελέγχου
μέσω εύκαμπτου αγωγού. Με αυτόν τον τρόπο διασφαλίζεται η
λειτουργία της διάταξης μέτρησης στάθμης LIS, η οποία συνεργάζεται
με ένα στοιχείο μέτρησης βάρους.
Μονάδα ελέγχου
Η μονάδα ελέγχου περιλαμβάνει το υδραυλικό σύστημα και το
σύστημα ελέγχου. Η πίεση καταγράφεται μέσω του αισθητήρα πίεσης
PIS και η στάθμη μέσω του στοιχείου μέτρησης βάρους LIS. Τα
δεδομένα αυτά εμφανίζονται στην οθόνη του συστήματος ελέγχου.
Διατήρηση πίεσης
Όταν το νερό θερμαίνεται, η πίεση αυξάνεται στο σύστημα της
εγκατάστασης. Σε περίπτωση υπέρβασης της πίεσης που έχει ρυθμιστεί
στο σύστημα ελέγχου, ανοίγει η βαλβίδα υπερχείλισης PV για την
εκκένωση νερού από την εγκατάσταση μέσω του αγωγού διαστολής EC
στο βασικό δοχείο. Η πίεση στο σύστημα μειώνεται και πάλι. Αφού το
νερό κρυώσει, μειώνεται η πίεση στο σύστημα της εγκατάστασης. Αν η
πίεση μειωθεί κάτω από το ρυθμισμένο όριο, η αντλία PU
ενεργοποιείται και επαναπροωθεί νερό από το βασικό δοχείο μέσω του
αγωγού διαστολής EC στην εγκατάσταση. Η πίεση στο σύστημα της
εγκατάστασης αυξάνεται. Η διατήρηση πίεσης διασφαλίζεται μέσω
του συστήματος ελέγχου και επιπλέον σταθεροποιείται μέσω του
δοχείου διαστολής για αντιστάθμιση της πίεσης MAG.
Απαέρωση
Για την απαέρωση του νερού της εγκατάστασης απαιτούνται δύο
αγωγοί διαστολής EC. Ένας αγωγός για το νερό με υψηλή
περιεκτικότητα σε αέρια που προέρχεται από την εγκατάσταση και
ένας αγωγός επιστροφής για το απαερωμένο νερό που επιστρέφει στην
εγκατάσταση. Κατά τη διάρκεια της απαέρωσης η αντλία PU και η
βαλβίδα υπερχείλισης PV βρίσκονται σε λειτουργία. Έτσι, μια μερική
ροή του νερού της εγκατάστασης V με υψηλή περιεκτικότητα σε αέρια
διοχετεύεται μέσω του εκτονωμένου βασικού δοχείου. Στο σημείο
αυτό, τα ελεύθερα και διαλυμένα αέρια διαχωρίζονται από το νερό
μέσω της ατμοσφαιρικής πίεσης και απομακρύνονται μέσω της
βαλβίδας απαέρωσης DV. Το σύστημα ελέγχου διασφαλίζει την
υδραυλική εξισορρόπηση μέσω της ρύθμισης της διαδρομής της
βαλβίδας υπερχείλισης PV (ηλεκτρική στρόφιγγα). Αυτή η διαδικασία
μπορεί να εφαρμοστεί σε τρεις διαφορετικές παραλλαγές (συνεχής
απαέρωση, διακοπτόμενη απαέρωση ή απαέρωση υστέρησης).
Αναπλήρωση
Αν η ελάχιστη στάθμη νερού στο βασικό δοχείο μειωθεί κάτω από το
όριο, ανοίγει η βαλβίδα αναπλήρωσης WV τόσο έως ότου επιτευχθεί
και πάλι η επιθυμητή στάθμη. Κατά την αναπλήρωση, το σύστημα
επιτηρεί πόσες φορές θα απαιτηθεί αναπλήρωση, την ώρα και τη
χρονική διάρκεια αναπλήρωσης κατά την εκτέλεση ενός κύκλου. Σε
συνδυασμό με έναν μετρητή νερού με επαφή FQIRA+ επιτηρούνται η
εκάστοτε επιμέρους ποσότητα αναπλήρωσης και η συνολική ποσότητα
αναπλήρωσης.
4.5 Παραδοτέο
Το παραδοτέο περιγράφεται στο δελτίο παράδοσης και το περιεχόμενο
αναγράφεται στη συσκευασία. Αφού παραλάβετε το προϊόν, ελέγξτε το
αμέσως ως προς την πληρότητα, καθώς και για τυχόν ζημίες.
Αναφέρετε αμέσως τυχόν ζημιές που προκλήθηκαν κατά τη μεταφορά.
Βασικός εξοπλισμός για τη διατήρηση πίεσης:
• Συσκευή πάνω σε παλέτα.
– Μονάδα ελέγχου και βασικό δοχείο VG.
– Βασικό δοχείο με πρόσθετα εξαρτήματα συσκευασμένα και
στερεωμένα στο πέλμα στήριξης του δοχείου.
• Αερισμός και εξαέρωση VE
• Ανακουφιστικήβαλβίδα DV
• Συστολή θηλυκού-θηλυκού
• Στοιχείο μέτρησης βάρους LIS
– Ζελατίνα με εγχειρίδιο χρήσης.
4.6 Προαιρετικός πρόσθετος εξοπλισμός
Για τη συσκευή διατίθενται τα παρακάτω στοιχεία πρόσθετου
εξοπλισμού:
• Θερμομόνωση για το βασικό δοχείο
• Δευτερεύοντα δοχεία
– Με πρόσθετα εξαρτήματα συσκευασμένα και στερεωμένα
στο πέλμα στήριξης του δοχείου
• Αερισμός και εξαέρωση VE
• Βαλβίδα απαέρωσης DV
• Συστολή θηλυκού-θηλυκού
• Πρόσθετος εξοπλισμός με σωλήνα BOB για τον ρυθμιστή
θερμοκρασίας TAZ+
• Fillset για την αναπλήρωση με νερό.
– Με ενσωματωμένο απομονωτή συστήματος, μετρητή νερού,
φίλτρο ρύπων και διατάξεις φραγής για τον αγωγό
αναπλήρωσης WC.
