Reflex Variomat Touch VS 2-2/35 Original Operating Manual

Συναρμολόγηση
536
— Ελληνικά
Variomat Touch — 09.09.2022-Rev. C
– Το σύστημα ελέγχου αναλύει τα δεδομένα της ποσότητας
αναπλήρωσης και υποδεικνύει την απαραίτητη
αντικατάσταση των φυσιγγίων αποσκλήρυνσης.

Υπόδειξη!
Η
ποιότητα του νερού αναπλήρωσης πρέπει να
συμμορφώνεται με τους ισχύοντες κανονισμούς, π.χ. VDI 2035.
7.5 Ηλεκτρική σύνδεση
ΚΙΝΔΥΝΟΣ
Θανατηφόροι τραυματισμοί από ηλεκτροπληξία.
Η επαφή με ηλεκτροφόρα εξαρτήματα προκαλεί επικίνδυνους
τραυματισμούς.
• Βεβαιωθείτε ότι η παροχή προς τη συσκευή έχει τεθεί εκτός
τάσης και έχει ασφάλιση από επανασύνδεση.
• Διασφαλίστε ότι η εγκατάσταση δεν μπορεί να
επανενεργοποιηθεί από τρίτους.
• Διασφαλίστε ότι οι εργασίες συναρμολόγησης των στοιχείων
ηλεκτρικής σύνδεσης της συσκευής εκτελούνται μόνο από
εξειδικευμένο ηλεκτρολόγο και σύμφωνα με τους ισχύοντες
κανόνες της ηλεκτροτεχνίας.

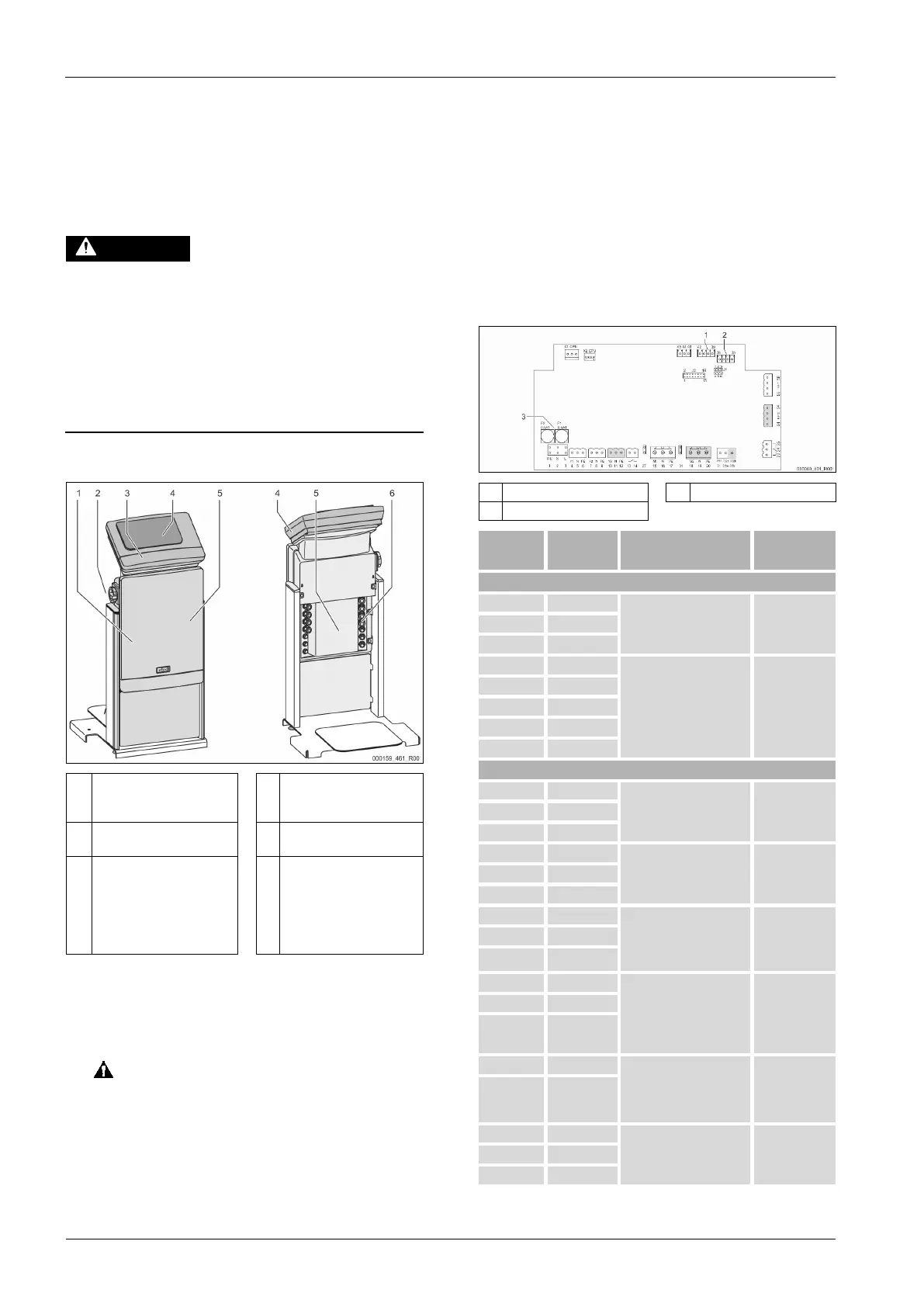

Όσον αφορά την ηλεκτρική σύνδεση, γίνεται διαχωρισμός μεταξύ
τμήματος σύνδεσης και τμήματος χειρισμού.
1
Κάλυμμα
τμήματος
σύνδεσης
(
αναδι
π
λούμενο
)
4
Σύστημα
ελέγχου
αφής
2
Γενικός διακόπτης
5
Πίσω μέρος τμήματος
σύνδεσης
3
Κάλυμμα τμήματος
χειρισμού
(αναδιπλούμενο)
• Διεπαφές RS-485
• Έξοδοι πίεσης και
στάθμης
6
Διελεύσεις καλωδίων
• Τροφοδοσία και
ασφάλεια
• Ξηρές επαφές
• Σύνδεση αντλίας
«PU»
Οι παρακάτω περιγραφές ισχύουν για τυπικές εγκαταστάσεις και
περιορίζονται στις απαραίτητες συνδέσεις που παρέχονται από τον
πελάτη επί τόπου στην εγκατάσταση.
1. Διακόψτε την παροχή τάσης στην εγκατάσταση και ασφαλίστε
την έναντι επανασύνδεσης.
2. Αφαιρέστε τα καλύμματα.
ΚΙΝΔΥΝΟΣ Θανατηφόροι τραυματισμοί από ηλεκτροπληξία.
Σε ορισμένα τμήματα της πλακέτας τυπωμένου κυκλώματος της
συσκευής ενδέχεται να παραμένει η τάση των 230 V, ακόμα και
αφού αφαιρεθεί το βύσμα από την παροχή τάσης. Προτού
αφαιρέσετε τα καλύμματα, αποσυνδέστε το σύστημα ελέγχου της
συσκευής εντελώς από την παροχή τάσης. Βεβαιωθείτε ότι δεν
υπάρχει τάση στην πλακέτα τυπωμένου κυκλώματος.
3. Χρησιμοποιήστε κατάλληλους κοχλιωτούς συνδέσμους καλωδίων
για τη διέλευση των καλωδίων στο πίσω μέρος του τμήματος
σύνδεσης. Για παράδειγμα M16 ή M20.
4. Περάστε όλα τα καλώδια προς τοποθέτηση μέσα από τους
κοχλιωτούς συνδέσμους καλωδίων.
5. Συνδέστε όλα τα καλώδια σύμφωνα με το διάγραμμα
ακροδεκτών.
– Για την προστασία επί τόπου στην εγκατάσταση λάβετε
υπόψη τις τιμές ισχύος σύνδεσης της συσκευής,  6
"Τεχνικά χαρακτηριστικά",  530.
6. Τοποθετήστε το
κάλυμμα.
7. Συνδέστε το βύσμα στην παροχή τάσης 230 V.
8. Ενεργοποιήστε την εγκατάσταση.
Η ηλεκτρική σύνδεση ολοκληρώθηκε.
7.5.1 Διάγραμμα ακροδεκτών
7.5.2 Διάγραμμα ακροδεκτών τμήματος σύνδεσης
1
Πίεση
3
Ασφάλειες
2
Στάθμη
Αριθμός
ακροδέκτη
Σήμα Λειτουργία Καλωδίωση
Τροφοδοσία
X0/1 L
Τροφοδοσία 230 V, κατά
μέγιστο 16 A
Από τον
πελάτη
X0/2 N
X0/3 PE
X0/1 L1
Τροφοδοσία 400 V,
κατά μέγιστο 20 A
(Ισχύει μόνο για
Variomat Giga και
Variomat 140!)
Από τον
πελάτη
X0/2 L2
X0/3 L3
X0/4 N
X0/6 PE
Πλακέτα
1 PE
Παροχή τάσης Εργοστασιακά
2 N
3 L
4 Y1
Ηλεκτρομαγνητική
βαλβίδα για την
αναπλήρωση WV
Εργοστασιακά
5 N
6 PE
7 Y2
Βαλβίδα
υ
π
ερχείλισης
PV
1 (Ηλεκτρική στρόφιγγα ή
ηλεκτρομαγνητική
βαλβίδα)
--
8 N
9 PE
10 Y3
Βαλβίδα υπερχείλισης
PV 2 (Ηλεκτρική
στρόφιγγα ή
ηλεκτρομαγνητική
βαλβίδα)
---
11 N
12 PE
13
Μήνυμα προστασίας
από έλλειψη νερού
(ελεύθερο δυναμικού)
Μέγ
. 230 V, 2 A
Από τον
πελάτη,
προαιρετικά
14
15 M1
Αντλία PU 1 Εργοστασιακά
16 N
17
PE
