— Svenska Variomat Touch — 09.09.2022-Rev. C
3. Ta bort huslocket.
4. Byt ut de defekta säkringarna.
5. Sätt tillbaka huslocket.
6. Stäng plintrumslocket.
7. Anslut modulens spänningsförsörjning med nätkontakten.
Säkringsbytet har avslutats.
6 Tekniska data
6.1 Styrenhet
Obs!
Följande värden gäller för alla styrenheter:
– Tillåten framledningstemperatur:
–
Tillåten drifttemperatur:
Tillåten omgivningstemperatur:
Kapslingsklass:
Antal gränssnitt RS-485:
IO-modul:
Elektrisk spänning styrenhet:
70 °C
0 °C – 45 °C
IP 54
1
Tillval
230 V; 2 A
Elektrisk anslutning
[Hz; A]
VS 2-1/35 1,1 50; 5 29
VS 2-1/60 1,1 50; 5 37
VS 2-1/75 1,1 50; 5 50
VS 2-2/35 1,2 50; 5 58
VS 2-2/60 2,2 50; 10 61
VS 2-2/75 2,2 50; 10 89
VS 2-2/95 2,2 50; 10 92

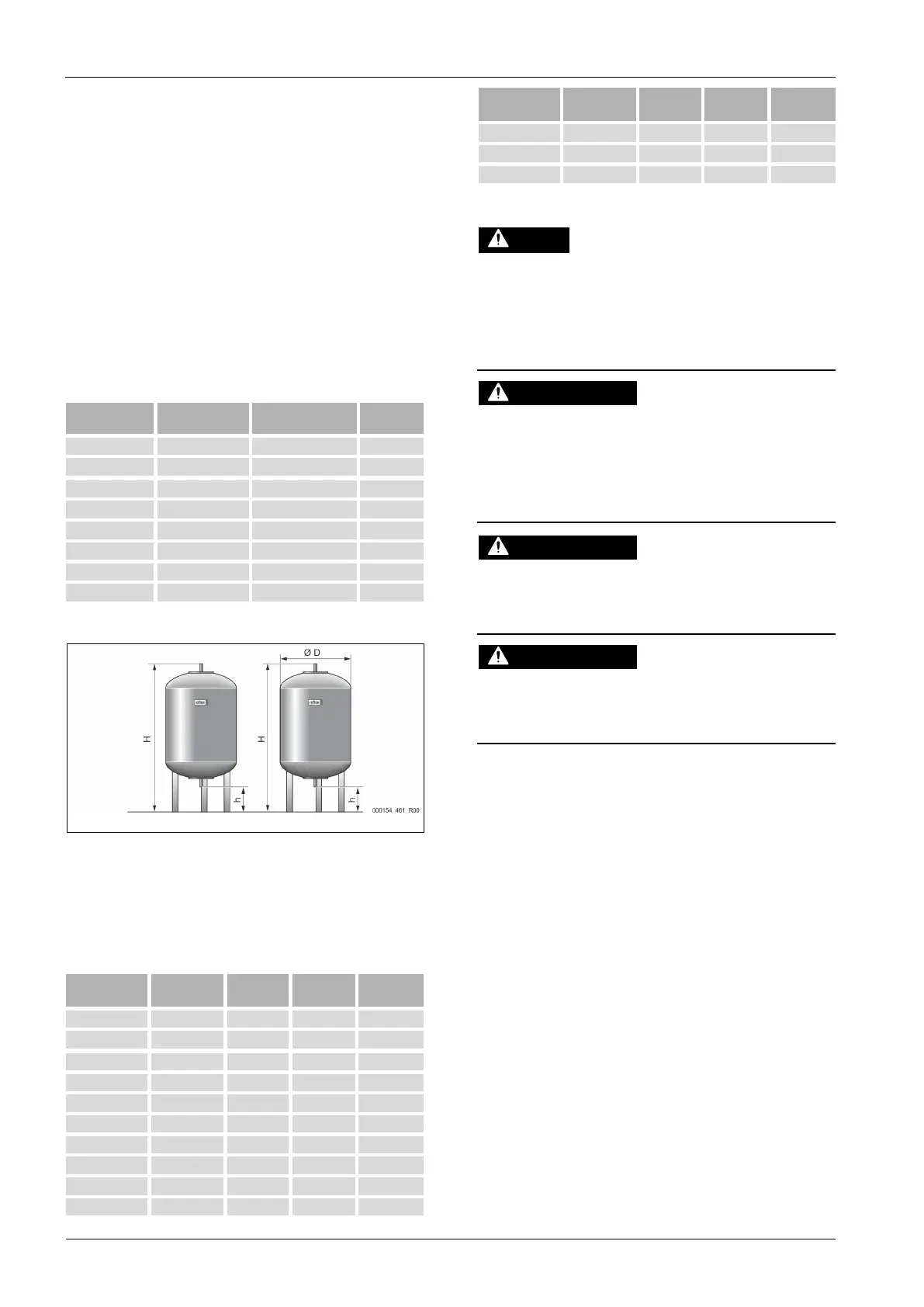

6.2 Kärl
Baskärl Efterkärl
Anvisning!
För baskärlen finns värmeisolering som tillval,
4.6 "Extrautrustning
Obs!
Följande värden gäller för alla kärl:
Anslutning:
G1 "
200 634 37 1060 146
300 634 54 1360 146
400 740 65 1345 133
500 740 78 1560 133
600 740 94 1810 133
800 740 149 2275 133
1000/740 740 156 2685 133
1000/1000 1000 320 2130 350
2000 1200 565 2590 350
3000 1500 795 2590 380
4000 1500 1080 3160 380
5000 1500 1115 3695 380
7 Montering
Risk för livsfarliga personskador pga. elstöt.
Risk för livsfarliga personskador vid kontakt med strömförande delar.
• Se till så att matningen till enheten är spänningslös och säkrad mot
återinkoppling.
• Se till så att obehöriga inte kan slå på anläggningen.
• Se till så att monteringsarbeten på enhetens elanslutning bara utförs
av behörig elektriker enligt gällande lokala elektrotekniska
Risk för kroppsskada från utträngande vätska under tryck
Vid anslutningarna finns risk för brännskador eller kroppsskador vid felaktig
montering, felaktig demontering eller felaktigt underhållsarbete om hett
vatten eller het ånga under tryck plötsligt släpps ut.
• Kontrollera att montering, demontering eller underhållsarbete utförs
fackmässigt.
• Kontrollera att anläggningen är trycklös innan montering,
demontering eller underhållsarbete på anslutningarna utförs.
Risk för brännskador på heta ytor
I värmeanläggningar kan brännskador på huden uppstå på grund av höga
yttemperaturer.
• Använd skyddshandskar.
• Sätt upp relevanta varningsmeddelanden i närheten av enheten.
Risk för kroppsskador på grund av fall eller stötar
Blåmärken från fall eller stötar mot anläggningens delar under
monteringen.
• Använd personlig skyddsutrustning (skyddshjälm, skyddsklädsel,
skyddshandskar, skyddsskor).
Observera!
Bekräfta i monterings
-, idrifttagnings- och serviceintyget att
montering och idrifttagning utförts
fackmässigt. Det är en
förutsättning för garantianspråk.
Låt Reflex kundtjänst genomföra den första idrifttagningen och
7.1 Monteringsförutsättningar
7.1.1 Kontroll av leveransens skick
Enheten kontrolleras och förpackas noggrant före leverans. Det kan inte
uteslutas att skador uppstår under transporten.
Gå tillväga enligt följande:
1. Kontrollera leveransen vid leveranstillfället
• med avseende på fullständighet.
• med avseende på eventuella transportskador.
2. Dokumentera skadorna.
3. Kontakta speditören för att reklamera skador.
7.2 Förberedelser
Den levererade enhetens skick:
• Kontrollera att enhetens alla skruvförband är ordentligt åtdragna. Dra åt
skruvarna om det behövs.
Förberedelser för montering av enheten:
• Inget tillträde för obehöriga.
• Frostfritt, välventilerat utrymme.
– Rumstemperatur 0 °C till 45 °C (32 °F till 113 °F).
• Plant, hållfast golv.
– Säkerställ en tillräcklig bärförmåga för golvet vid påfyllning av
kärlen.
– Tänk på att styrenheten och kärlen ska stå i samma plan.
