Reflex Variomat Touch VS 2-2/35 Original Operating Manual

I/O
-modul (valgfri utvidelsesmodul)
384
— Norsk Variomat Touch — 09.09.2022-Rev. C
5.2.3 Standardinnstillinger av I/O-modulen
Inn- og utgangene til I/O-modulen blir utstyrt med en standardinnstilling.
Standardinnstillingene kan endres ved behov og tilpasses lokale forhold.
Responsen til inngangene 1– 6 til I/O-modulen vises i feilminnet til styringen
av enheten.

Merk!
•
Standardinnstillingene gjelder fra programvareversjon V1.10.
•
Alternativt kan alle digitale inn- og utganger stilles inn fritt.
Innstillingen utføres av Reflex-fabrikkundeservice,  13.1
"Reflex-fabrikkundeservice",  401
Sted
Signalvurdering
Meldetekst
Feilminne-
oppføring
Prioritering før
forløpet
Signal på inngang fører til følgende handling
INNGANGER
1 Åpner
Ekstern
temperaturovervåking
Ja Ja • Magnetventiler er lukket.
• Magnetventil (2) i overstrømningsledning (1)
• Magnetventil (3) i overstrømningsledning (2)
• Utgangsrelé (1) kobles.
2 Åpner
Eksternt signal,
minimumstrykk
Ja Nei • Magnetventiler er lukket.
• Magnetventil (2) i overstrømningsledning (1)
• Magnetventil (3) i overstrømningsledning (2)
• Utgangsrelé (2) kobles.
3 Åpner Manuell ettermating Ja Ja • Magnetventil (1) i ettermatingsledningen åpnes manuelt.
• Utgangsrelé (5) kobles.
4 Lukker Nødstopp Ja Ja • Pumper (1) og (2) er utkoblet.
• Magnetventilene (2) og (3) i overstrømningsledningene er lukket.
• Magnetventil (1) i ettermatingsledningen er lukket.
• Kobler "fellesfeil" i styringen av enheten.
5 Lukker Håndpumpe 1 Ja Ja • Pumpe (1) slås på manuelt.
• Utgangsrelé (5) kobles.
6 Lukker Manuell ÜS-1 Ja Ja Magnetventil (1) er åpnet.
UTGANGER
1 Veksler --- --- --- Se inngang 1
2 Veksler --- --- --- Se inngang 2
3 Veksler --- --- --- • Minimumstrykk er underskredet.
• Melding «ER 01» i styringen
4 Veksler --- --- --- • Maksimumstrykk overskredet
• Melding «ER 10» i styringen
5 Veksler --- --- --- Kobler ved manuell drift
Kobler i stoppmodus
Kobler ved de aktive inngangene 3,5,6
6 Veksler Ettermatingsfeil --- --- • Innstillingsverdier for ettermatingen er overskredet.
• Kobler følgende meldinger i styringen av enheten:
• «ER 06» ettermatingstid
• "ER 07" ettermatingssykluser
• „ER 11“ ettermatingsmengde
• „ER 15“ ettermatingsventil
• "ER 20" Maksimal ettermatingsmengde
5.3 Utskifting av sikringene
FARE
Fare for strømstøt!
Livsfarlige skader på grunn av strømstøt. På deler av kretskortet til enheten
kan det være en spenning på 230 V
til tross for at nettpluggen er trukket ut av spenningsforsyningen.
• Før dekslene tas av, må styringen til enheten kobles fullstendig fra
spenningsforsyningen.
• Kontroller at kretskortet er spenningsfritt.

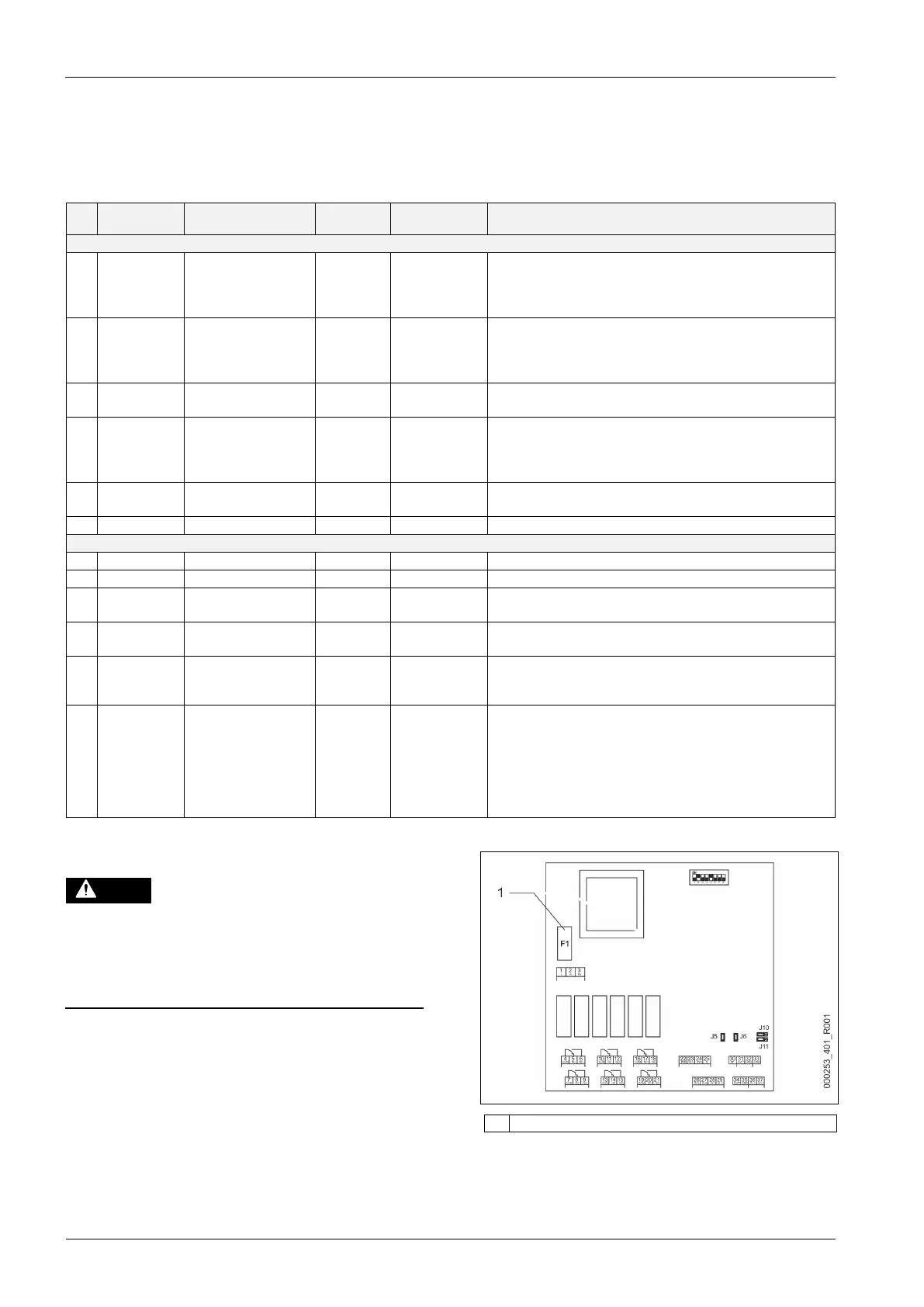

Sikringen befinner seg på hovedkortet til I/O-modulen.
1 Finsikring F1 (250 V, 0, 16 A treg)
Gå fram på denne måten.
1. Koble I/0-modulen fra strømforsyningen.
• Trekk nettpluggen av modulen.
2. Åpne klemmeromdekslet.
3. Fjern husdekslet.
