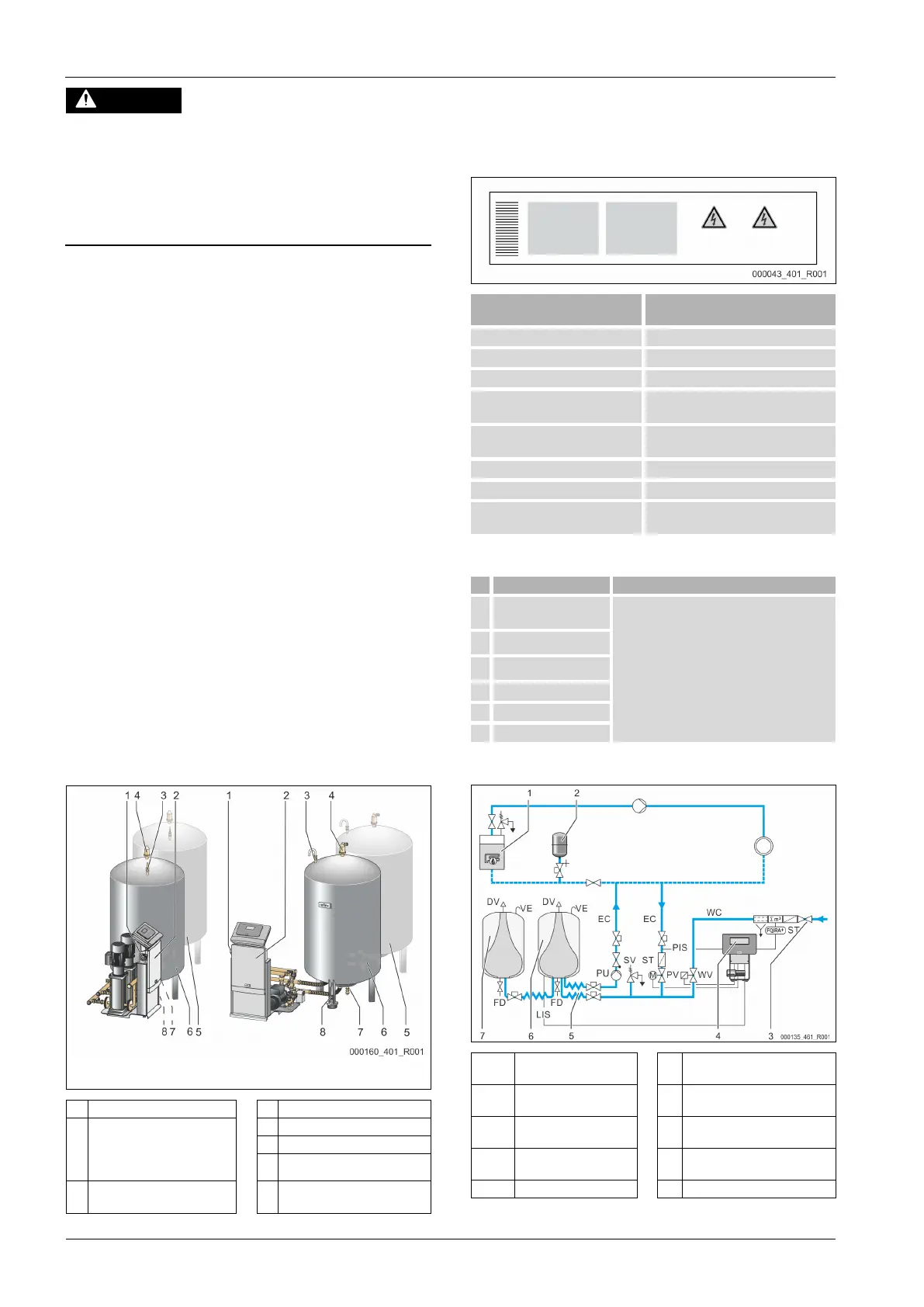

Descripción del dispositivo
— Español Variomat Touch — 09.09.2022-Rev. C
Peligro de sufrir heridas a causa de la salida a presión de líquido
En caso de un montaje o desmontaje defectuosos o trabajos de
mantenimiento en las conexiones, pueden producirse quemaduras y lesiones
si hay una salida repentina de agua caliente o vapor bajo presión.
• Asegúrese de que el montaje, el desmontaje o los trabajos de
mantenimiento se realizan correctamente.
• Asegúrese de que la instalación se halla sin presión antes de realizar el
montaje, el desmontaje o trabajos de mantenimiento en las
¡Nota!
La empresa operadora debe garantizar al montar la
válvula de
seguridad a cargo del propietario que no haya ningún peligro durante
la purga.
¡Nota!
Las piezas de equipamiento con función de seguridad para la limitación
de la presión del lado del agua según la Directiva de equipos a presión
2014/68/UE y
la limitación de la temperatura según la Directiva de
equipos a presión 2014/68/UE no están incluidas en el volumen de
suministro.
La empresa operadora debe proporcionar protección contra la presión
y la temperatura del lado del agua.
4 Descripción del dispositivo
4.1 Descripción
El Variomat con control táctil es una estación de mantenimiento de la presión, de
desgasificación y realimentación controlada por bomba para sistemas de agua
de calefacción y refrigeración. Fundamentalmente, el Variomat está formado por
un control con bomba y como mínimo un recipiente de expansión. Una
membrana en el recipiente de expansión lo separa en una cámara de aire y una
cámara de agua. De este modo, se evita la penetración de oxígeno atmosférico
en el agua de expansión.
El Variomat con control táctil ofrece las siguientes seguridades:
• Optimización de todos los procesos para el mantenimiento de presión,
desgasificación y realimentación.
– no se produce absorción directa de aire mediante control del
mantenimiento de presión con realimentación automática.
– no se producen problemas de circulación a causa de burbujas libres
en el agua de circulación.
– reducción de los daños de corrosión a causa de desoxidación del
agua de llenado y realimentación.
4.2 Representación esquemática
Variomat con control táctil y dos
bombas
Variomat con control táctil y una
bomba
Válvula de desgasificación "DV"
2 Unidad de control
• Bomba(s)
• Control "Reflex Control
Touch"
5 Depósito secundario "VF"
7 Grifo de llenado y vaciado "FD"
3
Ventilación y desaireación
"VE“
8 Medidor de nivel "LIS"
4.3 Identificación
4.3.1 Placa de características
En la placa de características puede consultar indicaciones sobre el fabricante, el
año de construcción, el número de fabricación, así como los datos técnicos.
Entrada en la placa de
características
Type Denominación del equipo
Serial No. Número de serie
Min. / max. allowable pressure PS Presión admisible mínima/máxima
Max. allowable flow temperature of
system
Temperatura de salida admisible
máxima del sistema
Min. / max. working temperature
TS
Temperatura de servicio mín./máx. (TS)
Year of manufacture Año de fabricación
Max. system pressure Presión de sistema máx.
Min. operating pressure set up on
site
Presión de sistema mínima ajustada a
cargo del propietario
4.3.2 Designación de tipo
designación de tipo (ejemplo)
1
Denominación de la
unidad de control
2 Número de bombas Variomat VS 2-
1,
VG
500 l, VF 500 l
3 Depósito básico "VG" 1 2 3 4 5 6
4 Volumen nominal
5 Depósito secundario "VF"
6 Volumen nominal
4.4 Función
1
Instalación de
calefacción
WV Válvula de realimentación
2
Recipiente de expansión
PIS Sensor de presión
3 Reflex Fillset Impuls PV
Válvula de rebose (llave esférica
motorizada)
4 Unidad de control PU
Bomba (mantenimiento de la
presión)
5 Entradas hidráulicas SV Válvula de seguridad
