Reflex Variomat Touch VS 2-2/35 Original Operating Manual

Prvi zagon
Variomat Touch — 09.09.2022-Rev. C Slovenščina —
181
Številka
sponke
Signal
Funkcija
Kabelska
povezava
43 +24 V
Digitalni vhodi
Na mestu
postavitve,
kot opcija
44 E1 E1: Kontaktni vodni števec Tovarniško
45 E2 E2: Stikalo za pomanjkanje vode ---
51 GND
Prelivni ventil PV2 (motorna
krogelna pipa), samo pri VS 2-2
Tovarniško
52
+24 V
(oskrba)
53
0 – 10 V
(nastavna
velikost)
54
0 – 10 V
(povratno
sporočilo)
55 GND
Prelivni ventil PV 1 (motorna
krogelna pipa)
Tovarniško
56
+24 V
(oskrba)
57
0 – 10 V
(nastavna
velikost)
58
0 – 10 V
(povratno
sporočilo)

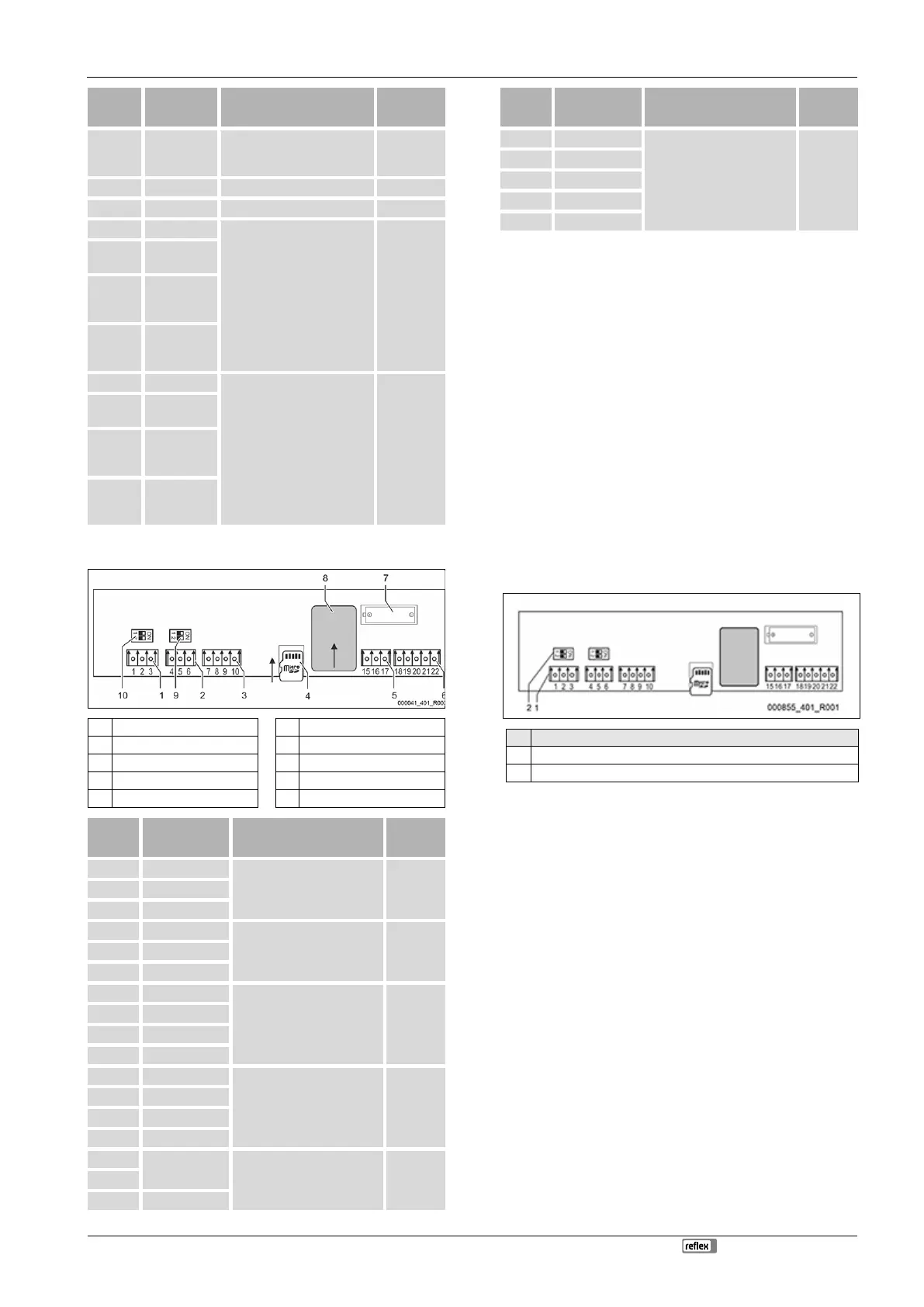

7.5.3 Priključni načrt za upravljalni del
1 Vmesnik RS-485 6 Analogni izhodi za tlak in nivo
2 Vmesnik RS-485 7 Predal za baterije
3 IO-vmesnik 8 Vtičnica za Anybus-modul
4 Micro-SD-kartica 9 DIP-stikalo 2
5
Oskrba z napetostjo 10 V
10
DIP-stikalo 1
Številka
sponke
Signal
Funkcija
Kabelska
povezava
1 A
Vmesnik RS
-485
Povezava z omrežjem S1
Na mestu
postavitve
2 B
3 Ozemljitev GND S1
4 A
Vmesnik RS
-485
Modul S2: Razširitveni in
komunikacijski modul
Na mestu
postavitve
5 B
6 Ozemljitev GND S2
7 +5 V
IO
-vmesnik: Vmesnik k osnovni
platini
tovarniško
8 R × D
9 T × D
10 GND IO1
11 +5V
---
---
12 RxD
13 TxD
14 GND IO2
15
10 V~
Oskrba z napetostjo 10 V
tovarniško
16
17 FE
Številka
sponke
Signal
Funkcija
Kabelska
povezava
18
Y2PE (oklep)
Analogni izhodi: Tlak in nivo
Standard 4 – 20 mA
Na mestu
postavitve
19
Tlak
20
GNDA
21
Nivo
22
GNDA
7.5.4 Vmesnik RS-485
Prek RS-485 vmesnikov S1 in S2 lahko vpokličete vse informacije krmilja, ki jih
nato lahko uporabite za komunikacijo z vodilno centralo ali drugimi aparati.
• Vmesnik S1
– Prek tega vmesnika je mogoče poganjati 10 aparatov v zvezni
vezavi Master Slave.
• Vmesnik S2
– Tlak „PIS“ in nivo „LIS“.
– Obratovalna stanja črpalk „PU“.
– Obratovalna stanja motorne krogelne pipe / magnetnega ventila.
– Vrednosti kontaktnega vodnega števca „FQIRA+“.
– Vsa sporočila.
– Vsi vnosi pomnilnika napak.
Za komunikacijo z vmesniki so na voljo bus-moduli kot dodatna oprema.

Napotek!
Pri servisni službi Reflex lahko po potrebi naročite zapisnik vmesnika
RS-485, podrobnosti o priključkih ter informacije k ponujeni opremi.
7.5.4.1 Priključek vmesnika RS-485
Osnovna plošča krmilja Control Touch.
Št.
Sklop
1 Priključne sponke za povezavo RS-485
2 DIP-stikalo 1
Storite naslednje:
1. Povezavo RS-485 priključite na osnovno ploščo z oklopljenim kablom.
• S 1
– Sponka 1 (A+)
– Sponka 2 (B-)
– Sponka 3 (Ozemljitev (GND))
2. Kabel enostransko zaslonite.
• Sponka 18
3. Na osnovni plošči aktivirajte zaključni upor.
• DIP-stikalo 1
7.6 Potrdilo o montaži in zagonu

Napotek!
Potrdilo o montaži in zagonu se
nahaja na koncu Navodil za uporabo.
8 Prvi zagon

Napotek!
Potrdite pravilno strokovno montažo in zagon v potrdilu o montaži,
zagonu in vzdrževanju. To je pogoj za veljavno garancijo.
–
Prvi zagon in letno vzdrževanje naj vam izvede servisna služba
podjetja Reflex.
8.1 Preverjanje izpolnitve pogojev za zagon
Aparat je pripravljen za prvi zagon, če so dela, ki so opisana v poglavju
Montaža, v celoti zaključena. Prvi zagon mora opraviti proizvajalec naprave ali
od njega pooblaščen strokovnjak (npr. servisna služba Reflex). Naprava za
