Variomat Touch — 09.09.2022-Rev. C
Slovenščina —
• Vse prirobnične odprtine posod so odprtine za opazovanje in
vzdrževanje.
– Postavite posode dovolj oddaljeno od sten in stropa.
• Posode postavite na trdno in ravno podlago.
• Pazite, da bodo posode stale pokončno in prosto.
• Kot dodatne posode uporabite posode iste izvedbe in mer.
• Zagotovite, da se bo meritev nivoja „LIS“ pravilno izvajala.
• Krmilno enoto postavite na isto ravnino kot posode.
Izvrtane luknje v nogah posode služijo izključno za pritrditev posode pri
prevozu.
• Posod ne pritrjujte na tla.

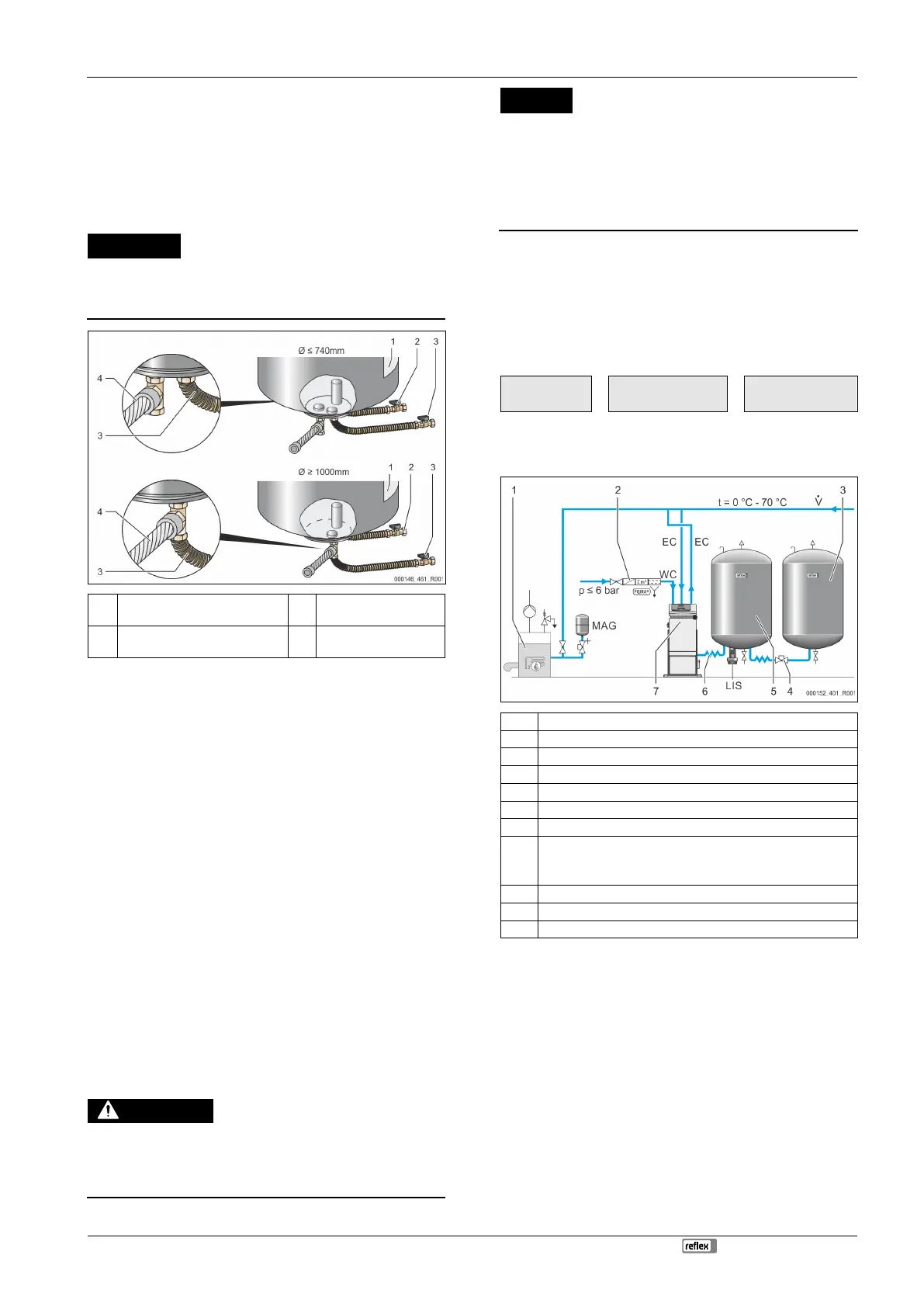

1 Nalepka 3
Priključni komplet za
črpalko
2 Priključni komplet „prelivni vod“ 4
Priključni komplet za
dodatno posodo
• Izravnajte osnovno posodo, 7.3.1 "Pozicioniranje", 176.
• Montirajte priključni komplet (2) in (3) z vijačnimi zvezami in tesnili na
priključke spodnje prirobnice osnovne posode.
– Pazite, da boste priključni komplet za prelivni vod priključili na
priključek (2) pod nalepko (1). Če priključke zamenjate, je nevarno,
da bo črpalka tekla na suho.
– Pri posodah do Ø 740 mm:
• Priključni komplet (2) in (3) priključite na obeh prostih 1-
colnih cevnih spojnikih prirobnice posode.
• Priključni komplet (4) dodatne posode priključite s T-kosom
na odhodu prirobnice posode.
– Pri posodah Ø 1000 mm in več:
• Priključni komplet (2) priključite na 1-colni cevni spojnik
prirobnice posode.
• Priključni komplet (3) in (4) priključite s T-kosom na 1-colni
cevni spojnik prirobnice posode.
Napotek!
Po potrebi montirajte na dodatno posodo
priložen priključni komplet
(4). Priključni komplet (4) povežite na mestu postavitve z gibko cevjo
z osnovno posodo.
Napotek!
Varnostni ventil na hidravliki Variomata
služi le za zaščito plovila. Ne
služi za zaščito priključenega sistema. Cev za izpihovanje mora biti
položena tako, da pri izpihovanju ni nevarnosti.
7.3.4 Hidravlični priključek
7.3.4.1 Priključek na sistem naprav
Opekline na koži in očeh zaradi vroče vodne pare
Iz varnostnega ventila lahko izstopa vroča vodna para. Vroča vodna para
lahko opeče kožo in oči.
• Zagotovite, da bo izpihovalni vod varnostnega ventila položen tako,
da boste izključili nevarnosti za osebje.
POZOR
Škoda zaradi nepravilne montaže
Priključki cevovodov ali drugih aparatov sistema naprav lahko povzročijo
dodatne obremenitve naprave.
• Cevovode je treba povezati brez sile ali navora in jih položiti brez
tresljajev.
• Če je potrebno, podprite cevovode ali aparate.
• Če imate kakršna koli vprašanja, se obrnite na poprodajno in servisno
Napotek!
Vsak priključek posode mora biti opremljen s pokrovnim ventilom in
izpustno napravo na vodni strani.
Priključek k osnovni posodi
Krmilna enota je pozicionirana v skladu z izbrano različico postavitve glede na
osnovno posodo in je z njo povezana s priključnim kompletom.
Priključki k napravi so na krmilni enoti označeni z nalepkami:
Überströmung Nachspeisung
Priključek
črpalke k napravi
Priključek prelivnega
ventila k napravi
Priključek napajanja k
napravi
Priključek k napravi
1 Generator toplote
2 Opcijska dodatna oprema
3 Dodatna posoda
4 Hitra sklopka Reflex R 1 x 1
5 Osnovna posoda
6 Priključni komplet za osnovno posodo
7 Primer prikaza krmilne enote
EC Vod za razplinjanje
• voda naprave, obogatena s plinom
• razplinjena voda k napravi
LIS Meritev nivoja „LIS“
MAG Tlačna raztezna posoda
Po potrebi inštalirajte membransko tlačno raztezno posodo MAG ≥ 35 litrov
(npr. Reflex N). Posoda zmanjšuje pogostost vklapljanja in se lahko istočasno
uporablja kot enojna varovalka generatorja toplote. Pri grelnih napravah je po
DIN / EN 12828 treba med aparat in generator toplote vgraditi zaporne
armature. Sicer je treba vgraditi zavarovane zapore.
Raztezni vodi „EC“
Za razplinjanje položite dva raztezna voda „EC“:
• en vod za vodo vstran od naprave, obogateno s plinom,
• en vod za razplinjeno vodo nazaj k napravi.
Priključni nazivni premer „DN“ za raztezne vode „EC“ mora biti določen v
odvisnosti od minimalnega obratovalnega tlaka „P
0
“.
