-moodul (lisavarustuse laiendusmoodul)
— Eesti keel Variomat Touch — 09.09.2022-Rev. C
5.2.3 I/O-mooduli standardseadistused
I/O-mooduli sisenditel ja väljunditel on tehtud standardseadistused.
Vajaduse korral saab standardseadistusi muuta, et need sobiksid kohalike
oludega.
I/O-mooduli sisendite 1–6 poole pöördumist näidatakse seadme
juhtimissüsteemi veamälus.
Standardseadistused kehtivad alates tarkvaraversioonist V1.10.
Soovi korral saab kõiki digitaalseid sisendeid ja väljundeid vabalt
seadistada. Seadistamistööd peab tegema Reflexi
klienditeenindus, 13.1 "Reflexi klienditeenindus", 331
Tõrkemälu
sissekanne
störung
Prioriteet enne
möödumist
Signaal sisendis annab tulemuseks järgmise toimingu
1 Avaja Väline temperatuuriseire Jah Jah • Magnetklapid on suletud.
• Magnetklapp (2) ülevoolutorus (1)
• Magnetklapp (3) ülevoolutorus (2)
• Aktiveeritakse väljundrelee (1).
2 Avaja
Väline signaal,
miinimumrõhk
Jah Ei • Magnetklapid on suletud.
• Magnetklapp (2) ülevoolutorus (1)
• Magnetklapp (3) ülevoolutorus (2)
• Aktiveeritakse väljundrelee (2).
3 Avaja Manuaalne järeltäitmine Jah Jah • Järeltäitetoru magnetklapp (1) avatakse manuaalselt.
• Aktiveeritakse väljundrelee (5).
4 Sulgeja Avariiseiskamine Jah Jah • Pumbad (1) ja (2) on välja lülitatud.
• Ülevoolutorude magnetklapid (2) ja (3) on suletud.
• Järeltäitetoru magnetklapp (1) on suletud.
• Aktiveerib seadme juhtimissüsteemis koondrikke.
5 Sulgeja Käsipump 1 Jah Jah • Pump (1) lülitatakse manuaalselt sisse.
• Aktiveeritakse väljundrelee (5).
6 Sulgeja Käsitsi ÜS-1 Jah Jah Magnetklapp (1) on avatud.
1 Vaheti --- --- --- Vt sisendit 1
2 Vaheti --- --- --- Vt sisendit 2
3 Vaheti --- --- --- • Rõhk on miinimumist väiksem.
• Juhtimissüsteemis teade „ER 01“
4 Vaheti --- --- --- • Rõhk maksimumist suurem
• Juhtimissüsteemis teade „ER 10“
5 Vaheti --- --- --- Lülitab käsirežiimil
Lülitab stopprežiimil
Lülitab aktiivsete sisendite 3, 5, 6 korral
6 Vaheti Järeltäite viga --- --- • Järeltäitmise seadistusväärtused on ületatud.
• Aktiveerib seadme juhtimissüsteemis järgmised teated:
• „ER 06“ järeltäiteaeg
• „ER 07“ järeltäitetsüklid
• „ER 11“ järeltäitekogus
• „ER 15“ järeltäiteklapp
• „ER 20“ maksimaalne järeltäitekogus
5.3 Kaitsmete vahetamine
Eluohtlikud vigastused elektrilöögi tõttu. Seadme trükkpaadi osad võivad
hoolimata
võrgupistiku lahutamisele toitest olla 230 V pinge all.
• Ühendage seadme juhtimissüsteem enne katete eemaldamist
vooluvõrgust täiesti lahti.
• Kontrollige, et trükkplaat ei ole pinge all.

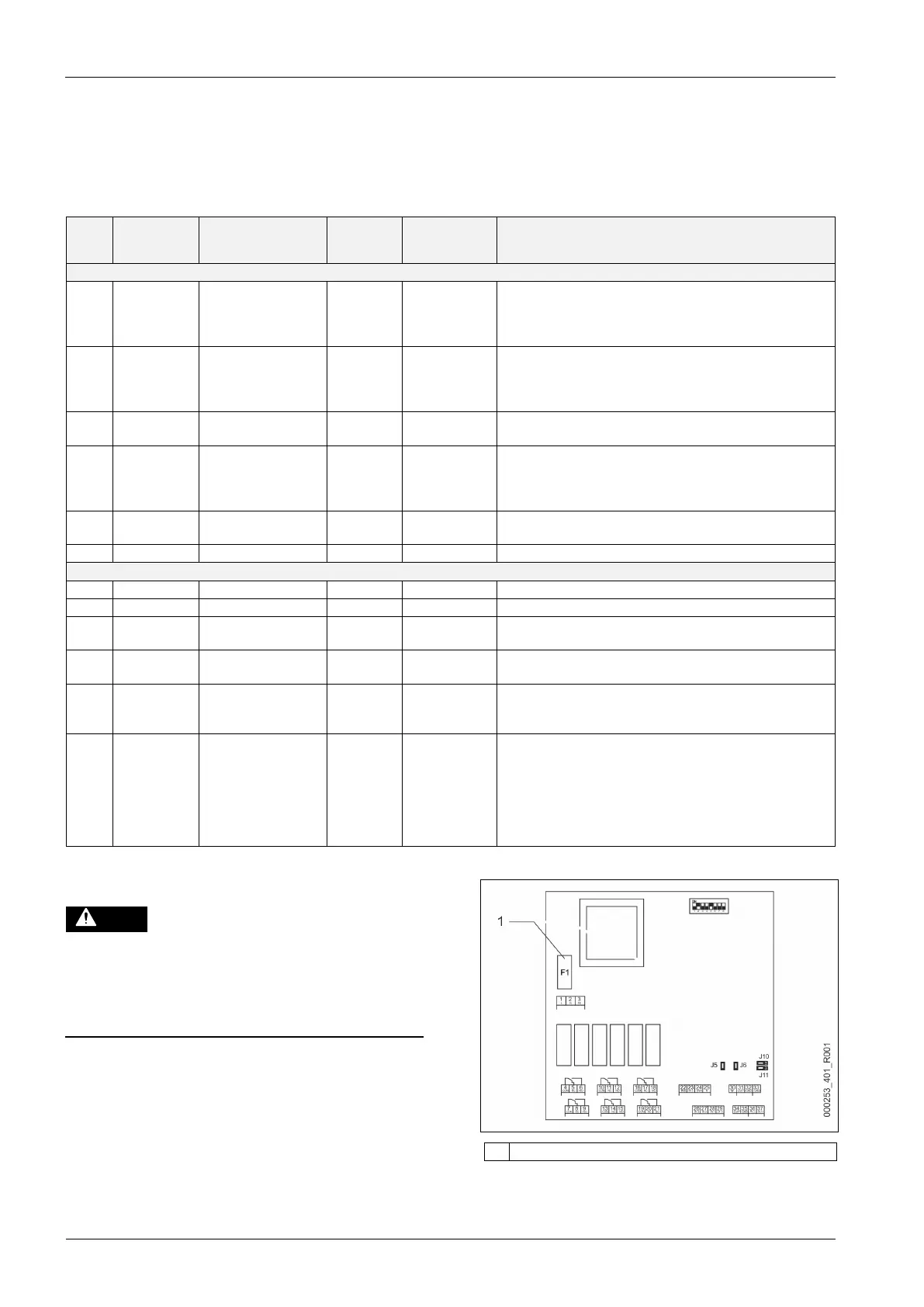

Kaitse asub I/O-mooduli emaplaadil.
1 Peenkaitse F1 (250 V, 0, 16 A aeglane)
Toimige järgmiselt.
1. Lahutage I/O-moodul toitepingest.
• Tõmmake võrgupistik moodulilt.
