SICK Advanced Series User Manual

Chapter 9 Operating Instructions
CLV490 Bar Code Scanner
9-4 © SICK AG · Division Auto Ident · Germany · All rights reserved 8009993/RA61/2007-07-20
Technical data
9.5 Dimensioned drawings – CLV490
9.5.1 Line scanner (standard device) without /with heater

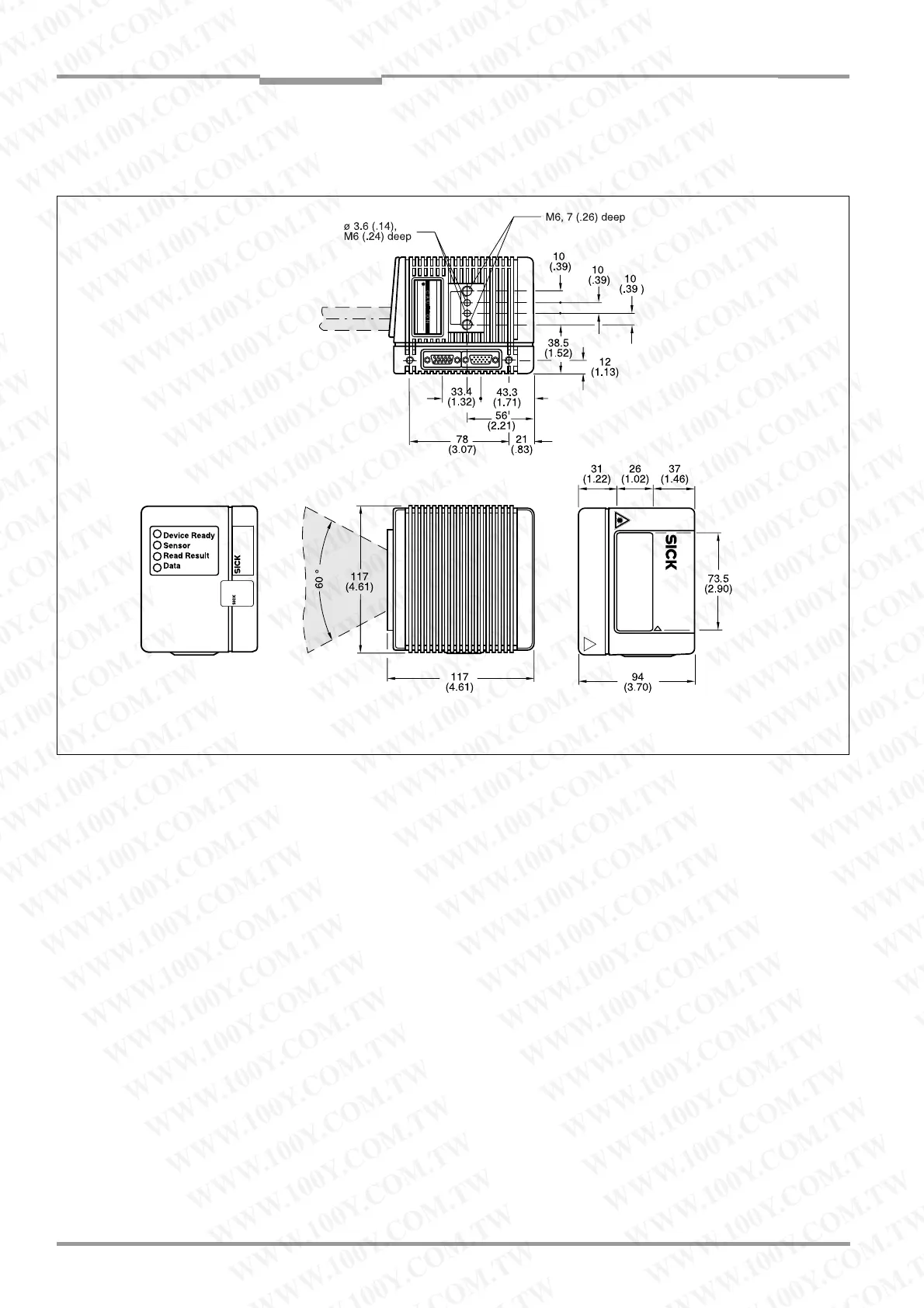

Fig. 9-1: Dimensions of the CLV490 line scanner, front reading window
CLV490-0010
CLV490-0011
CLV490-2010
CLV490-2011
CLV490-6010
CLV490-6011
All dimensions in mm (in)
