SICK Advanced Series

Operating Instructions Chapter 10
CLV490 Bar Code Scanner
8009993/RA61/2007-07-20 © SICK AG · Division Auto Ident · Germany · All rights reserved 10-63
Appendix
¾ To set the background, click the AUTOFOCUS LIMITS PARAMETERS button.
The A
UTOFOCUS LIMITS tab then opens (Fig. 10-47).
The background is formed using the autofocus area’s terminating planes. The CLV490
registers the altered reading distances in this area only.
– Autofocus limitation: min: 600 mm (23.6 in); max: 1,400 mm (55.2 in)
– Autofocus space: Right edge of conveyor (Y1): 50 mm (2 in)
(Limiting levels Left edge of conveyor (Y2): 550 mm (21.7 in)
from feed level) Level of conveyor (Z1): 50 mm (2 in)
Maximum scanning height (Z2): 800 mm (31.5 in)
¾ Close the A
UTOFOCUS LIMITS PARAMETERS tab.

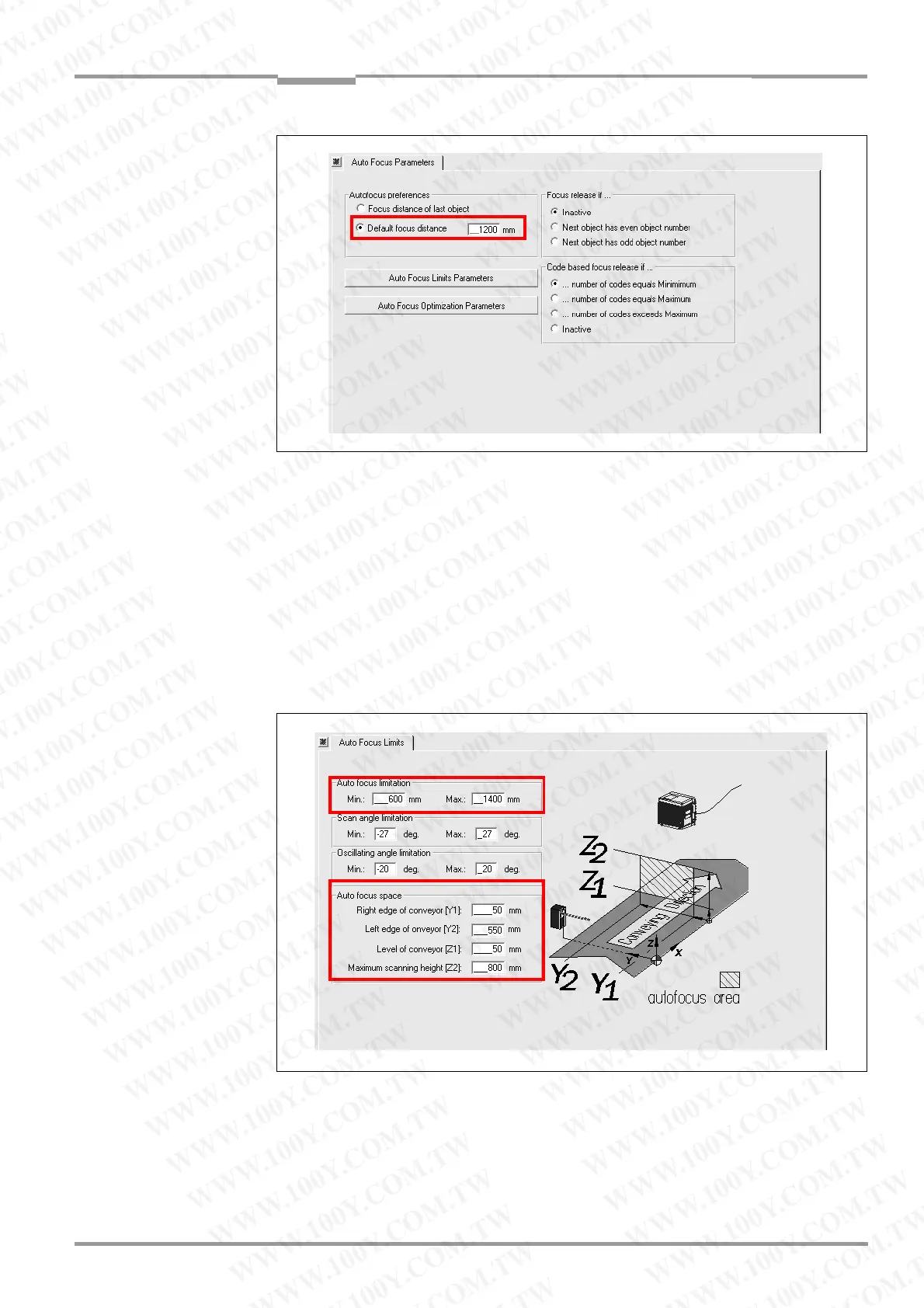

Fig. 10-46: Parameterization example: "Autofocus Parameters" tab
Fig. 10-47: Parameterization example: "Autofocus Limits" tab
