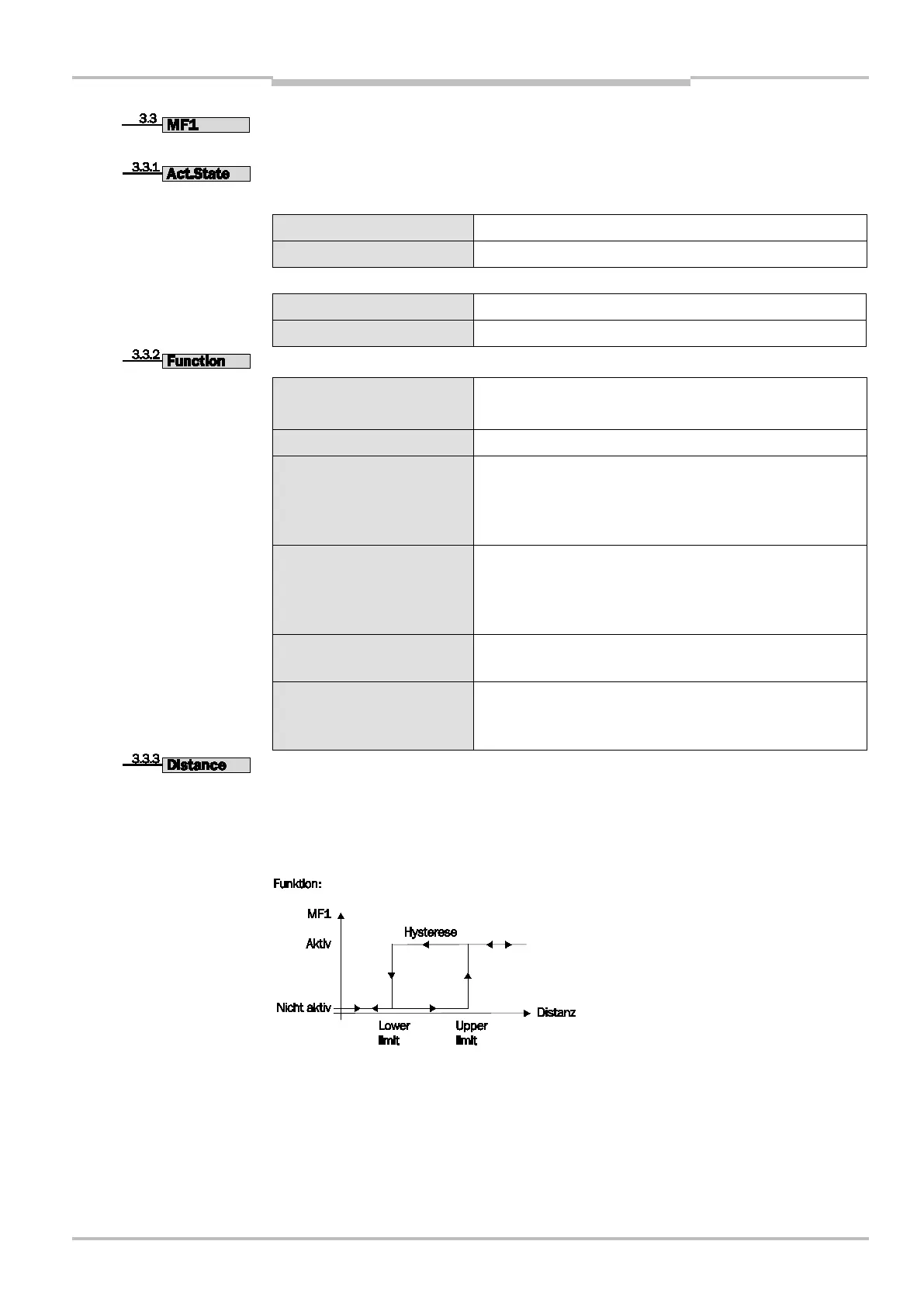

Betriebsanleitung Kapitel 7
DME5000
8009813/ZJV1/2017-05 © SICK AG • Deutschland • Irrtümer und Änderungen vorbehalten 23
Menüstruktur
MF1
Parametrierbarer Aus- oder Eingang
Act.State
Parametrierung der Schaltlogik bei MF1 = Ausgang
Active 1 (default) HIGH-Pegel bei aktivem Ausgang (Schließer/NO)
Active 0 LOW-Pegel bei aktivem Ausgang (Öffner/NC)
Parametrierung der Schaltlogik bei MF1 = Eingang
Active 1 (default) Aktivierung Eingang bei steigender Flanke
Active 0 Aktivierung Eingang bei fallender Flanke
Function
Distance
(default)
MF1 wird als Distanzschaltausgang verwendet,
siehe 3.3.3.
Service MF1 wird als Serviceausgang verwendet, siehe 3.3.4.
Sleepmodus MF1 wird als Eingang für die Aktivierung des Sleepmodus
(Laser aus) verwendet, Quittierung über Ready-Status
Funktionsbeschreibung siehe Abschnitt 13.5
„Sleepmodus“.
Preset MF1 wird als Eingang für die Aktivierung des Preset
(Überschreiben des Offset) verwendet.
Offset = Presetwert - aktueller Messwert
Funktionsbeschreibung siehe Abschnitt 13.1Preset“.
SPEED MF1 wird als Geschwindigkeitsschaltausgang verwendet,
siehe 3.3.5.
Monitor (nur bei SSI- bzw. Hiperface-Variante): Wird angezeigt,
wenn unter 3.1.4, bzw. 3.1.5 die Monitorschnittstelle ON
gesetzt wird.
Distance
MF1 wird als Distanzschaltausgang verwendet.
Aktiv bei Überschreitung von „UpperLimit“.
Inaktiv bei Unterschreitung von „LowerLimit“.
