Technische Daten

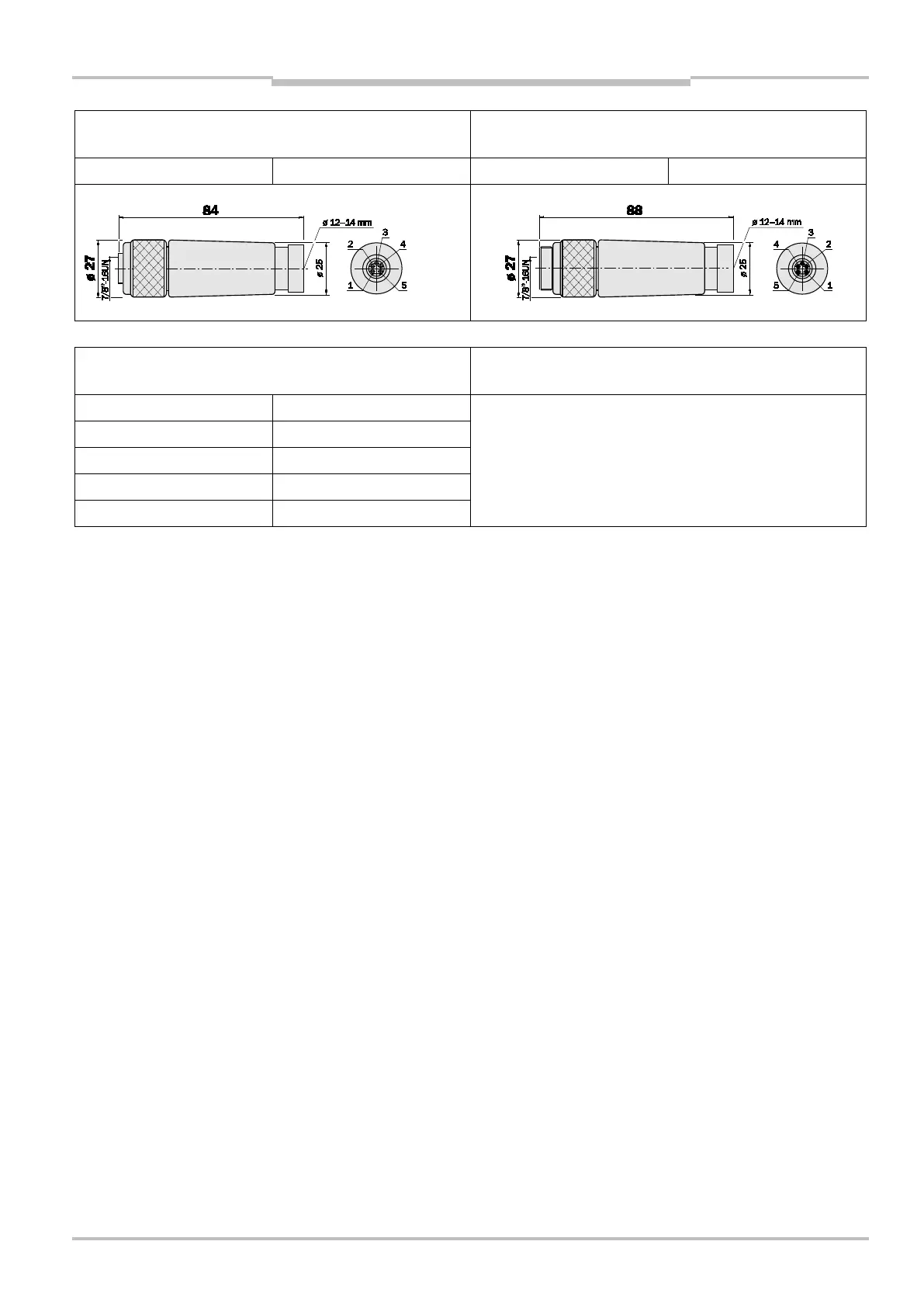

DeviceNet-Leitungsdose, 7/8'', 5-polig, gerade, PG16,
konfektionierbar
DeviceNet-Leitungsstecker, 7/8'', 5-polig, gerade, PG16,
konfektionierbar
Typ: DOS-7805-GK Bestell-Nr.: 6028331 Typ: STE-7805-GK Bestell-Nr.: 6028332
Leitung, 2 x 0,34 mm
2
(V+, V‒) bzw. 2 x 0,25 mm
2
(CAN
H
, CAN
L
),
Adern paarweise verdrillt und mit AL-PT-Folie geschirmt
Pinbelegung
Typ: LTG-2804-MW Bestell-Nr.: 6028328 1 Shield
2 red V+
3 blk V–
4 wht CAN
H
5 blu CAN
L
Temperaturbereich bewegt –10 ... +70 °C
festverlegt –40 ... +70 °C
Mantel PUR schwarz Ø 6,7 mm
Abschirmung Cu verzinnt
