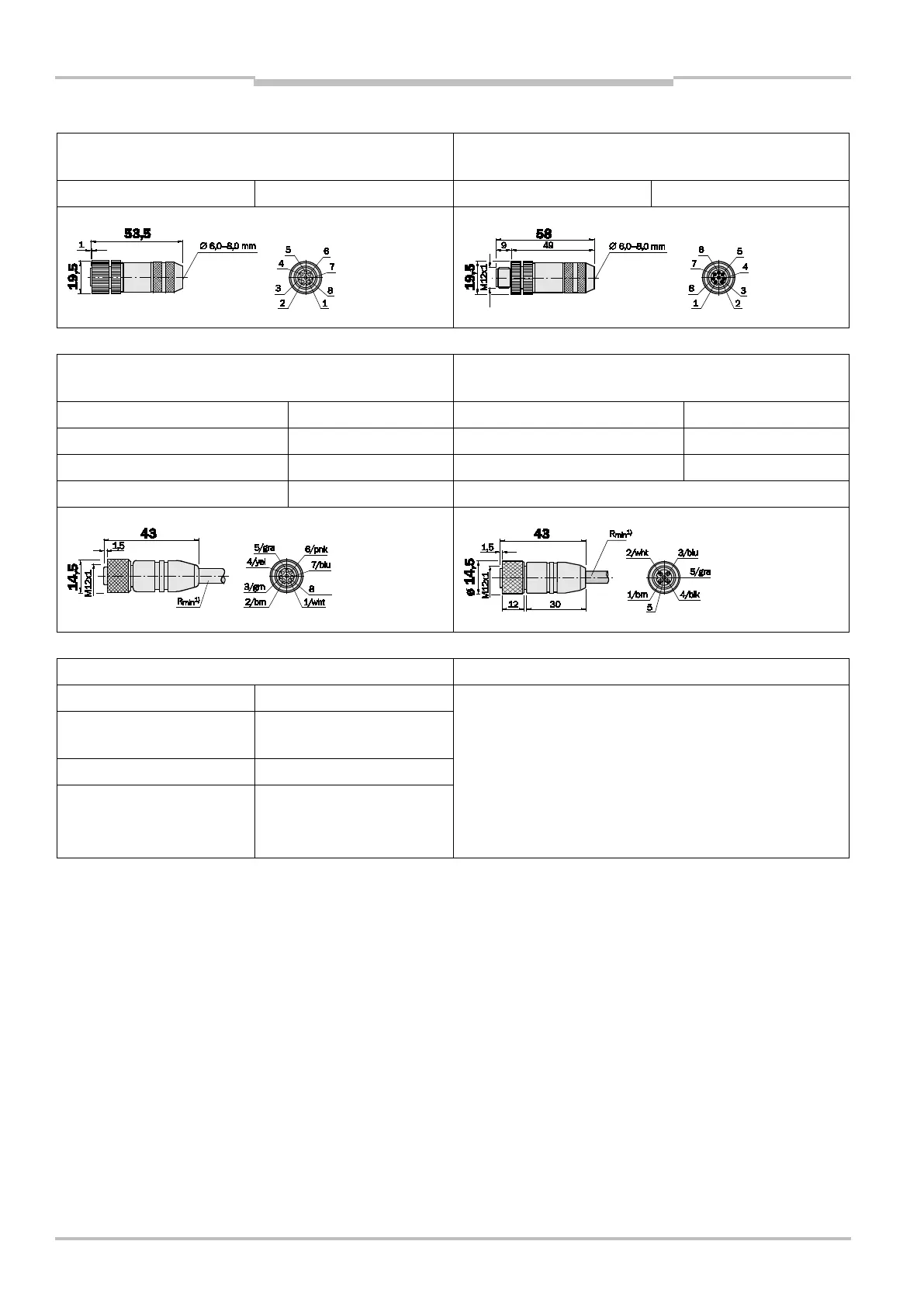

Technische Daten
Hiperface
Leitungsdose, M12, 8-polig, gerade, konfektionierbar, A-cod.,
geschirmt
Leitungsstecker, M12, 8-polig, gerade, konfektionierbar,
A-cod., geschirmt
Typ: DOS-1208-GA Bestell-Nr.: 6028369 Typ: STE-1208-GA Bestell-Nr.: 6028370
Leitungsdose, M12, 8-polig, gerade, angespritzte Leitung mit
Schirm über Rändelmutter, A-cod.
Leitungsdose M12, 5-polig, PUR, gerade, Schirm auf
Rändelmutter, A-cod.
2 m – DOL-1208-G02MAH1 Bestell-Nr.: 6032448 5 m – DOL-1205-G05MAC Bestell-Nr.: 6036384
5 m – DOL-1208-G05MAH1 Bestell-Nr.: 6032449 10 m – DOL-1205-G10MAC Bestell-Nr.: 6036385
10 m – DOL-1208-G10MAH1 Bestell-Nr.: 6032450 20 m – DOL-1205-G20MAC Bestell-Nr.: 6036386
20 m – DOL-1208-G20MAH1 Bestell-Nr.: 6032451
Leitung Pinbelegung
Typ: LTG-3108-MW Bestell-Nr.: 6032456 1 wht REFsin
2 brn +sin
3 grn REFcos
4 yel +cos
5 gra Data+
6 pnk Data–
7 blu GND
8 red –
Temperaturbereich Bewegt –10 ... +70 °C
festverlegt –40 ... +70 °C
Mantel PUR schwarz Ø 6,8 mm
Abschirmung Cu verzinnt
