GB
Page 14 of 58
INSTRUCTION, USE AND
MAINTENANCE MANUAL
1300A004
999072
129571492
GAR108
GAR111
GAR101
A
GAR102

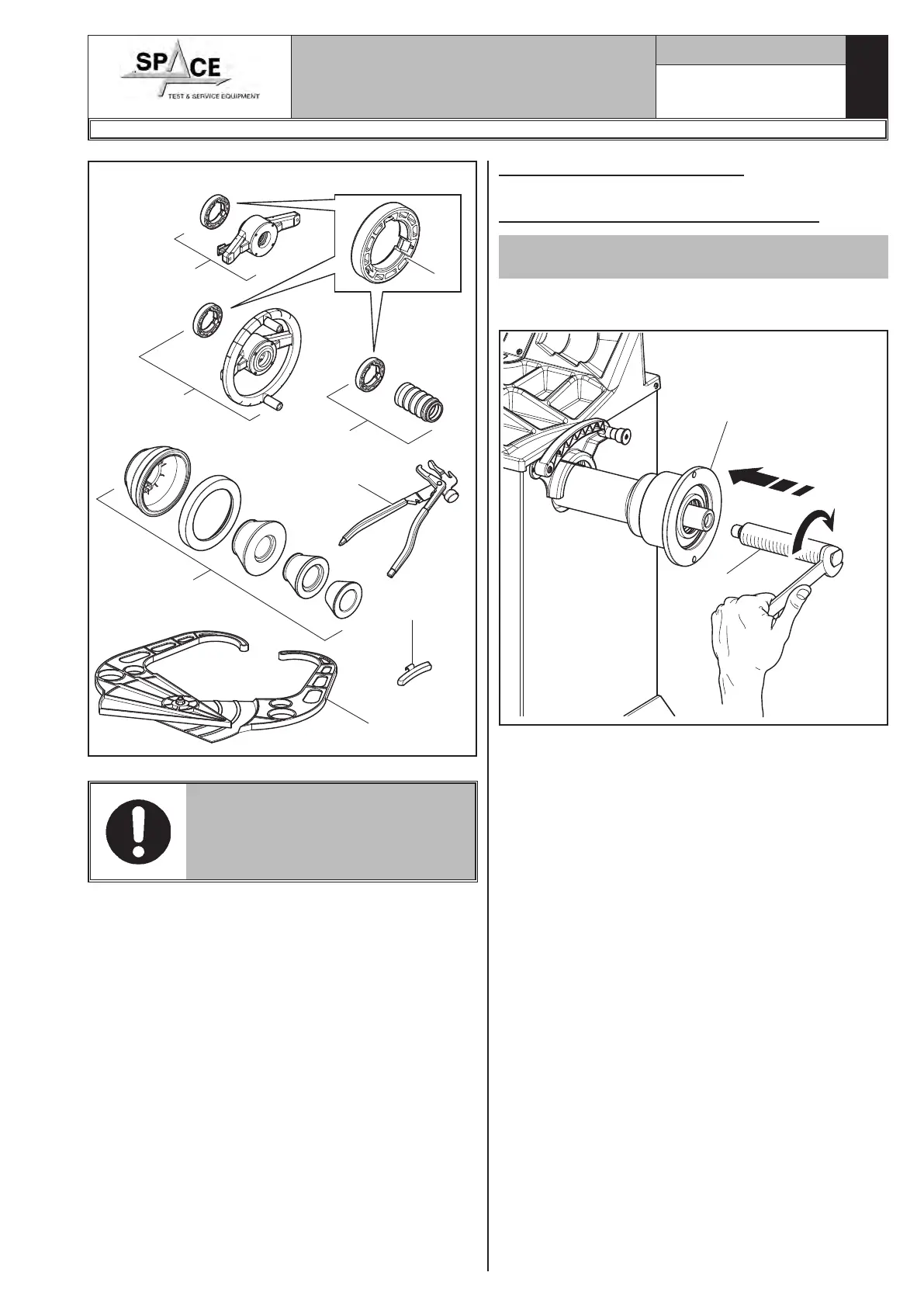

Fig. 6
THE GRIP-RING (FIG. 6 REF. A)
MUST BE MOUNTED WITH THE
TEETH OR DISCHARGE SIDE
TOWARDS THE RING-NUT (SEE
FIG. 6).
1296-M010-0_P
Space s.r.l.
ER232R - ER234R - ER236R - ER238R - ER238RFM - ER248R - ERP248R
9.3 Assembly procedures
9.3.1 Fitting the shaft on the flange
Only for ER232R - ER234R - ER236R - ER238R
- ER238RFM - ER248R
Screw the shaft with an Allen wrench (Fig. 7 ref. 1)
on the flange (Fig. 7 ref. 2).
1
2
Fig. 7
