10
02.11
Strapex SMA 20

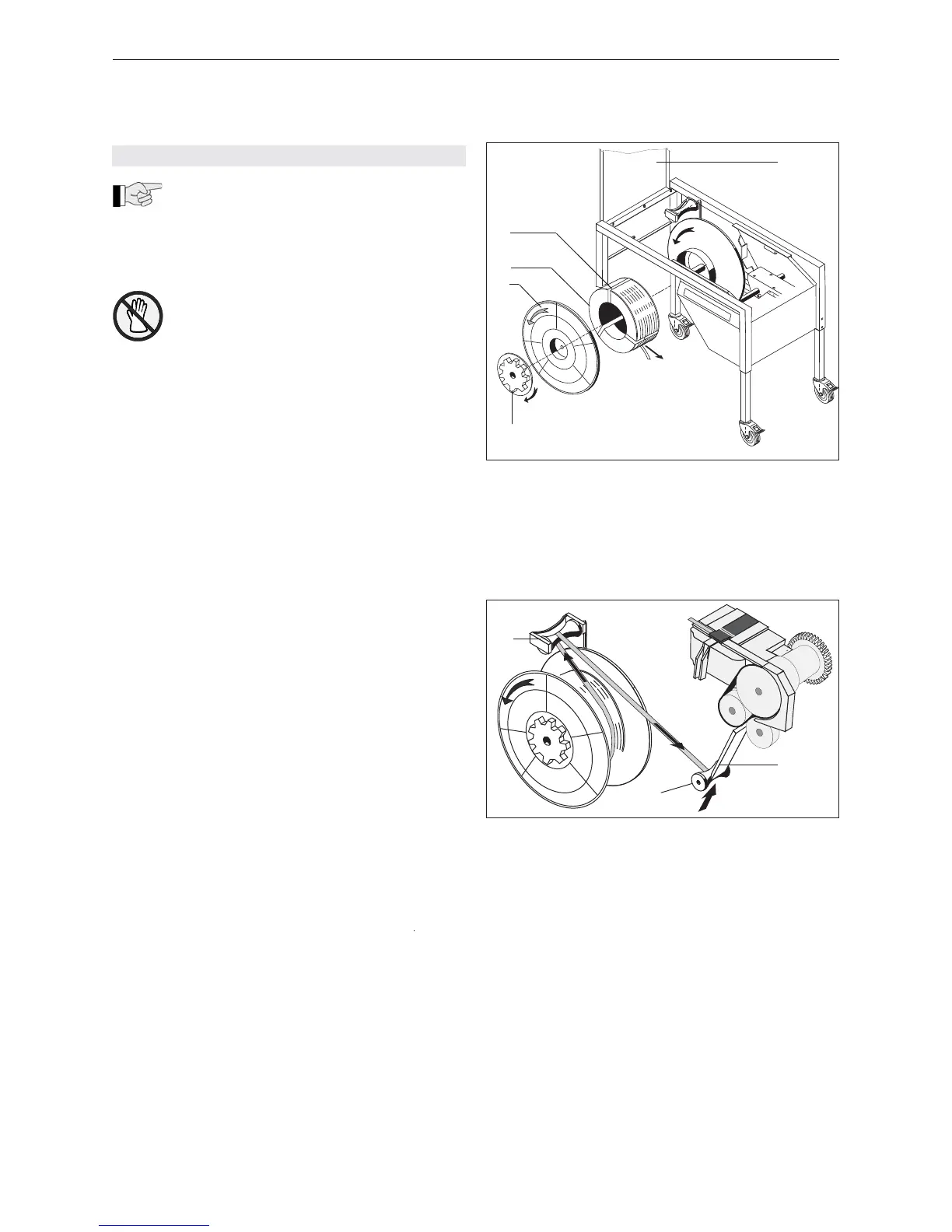

Fig. 6
1 Tischblech
2 Griffmutter
3 Abrollerscheibe
4 Bandspule
5 Transportband
6.5 BANDSPULE WECHSELN
Siehe auch Schema zum Einlegen des
Bandes an der Innenseite des Maschinen-
gestells.
– Tischblech (6/1) öffnen. Bei offenem Tischblech ist
der Motor-Stromkreis unterbrochen.
Heisses Heizelement nicht berühren!
– Griffmutter (6/2) im Uhrzeigersinn entfernen (Links-
gewinde).
– Abrollerscheibe (6/3) abnehmen und restliches
Band entfernen.
– Neue Bandspule (6/4) einsetzen, Bandanfang in
Pfeilrichtung.
– Abrollerscheibe (6/3) montieren.
– Griffmutter (6/2) montieren.
– Bänder (6/5) aufschneiden und entfernen.
Fig. 7
1 Bandführung
2 Umlenkrolle
3 Abroller-Bremshebel
1
2
3
– Band über den Abroller-Bremshebel (7/3) und unter
der Umlenkrolle (7/2) durchführen.
– Band von Hand in die Bandführung (7/1) vorschie-
ben, bis ein Widerstand spührbar wird.
– Tischblech (6/1) schliessen.
– Hauptschalter auf Stellung „1“ drehen.
– Kippschalter (3/6) einschalten.
– Drucktaste „Bandvorschub manuell“ (3/10) betäti-
gen, bis das Band die gewünschte Länge erreicht
hat.
1
2
3
4
5
