strapex SMA 20 - Chargement de la Bobine de Bande

42
02.11
Strapex SMA 20

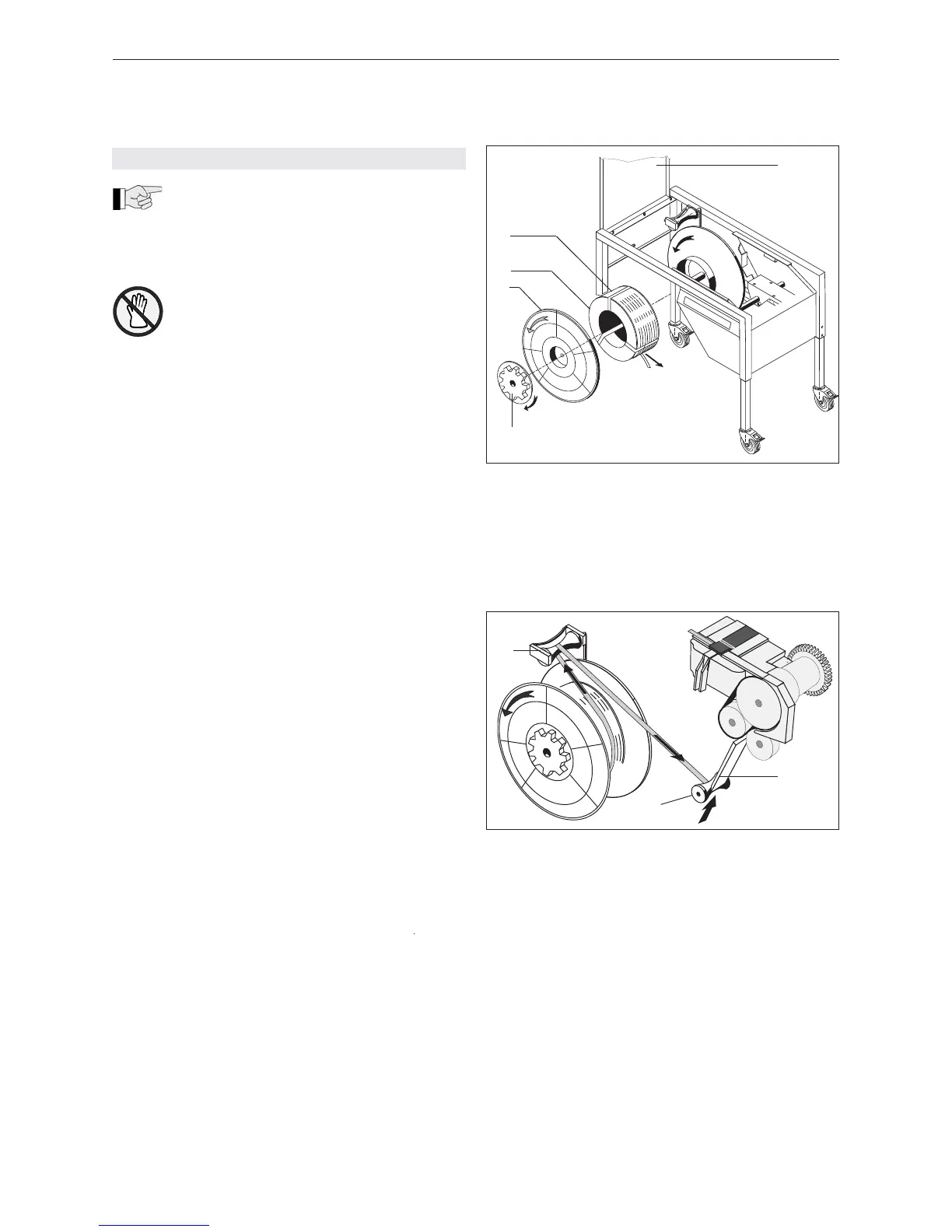

Fig. 6
1 Table
2 Ecrou de poignée
3 Flasque
4 Bobine de bande
5 Lien de transport
6.5 CHARGEMENT DE LA BOBINA DE BANDE
Voir également le schéma pour enfi ler la
bande sur le côté intérieur du bâti de la
machine.
– Ouvrir la table (6/1). Lorsque la table est ouverte, le
circuit de courant du moteur est interrompu.
Ne pas toucher les parties brûlantes de
l‘élément de chauffage!
– Oter l‘écrou de poignée (6/2) dans le sens des
aiguilles de la montre (pas de vis à gauche).
– Enlever le fl asque (6/3) et enlever les saletés de
bande.
– Installer la nouvelle bobine de bande (6/4), le début
de la bande dans le sens de la fl èche.
– Remonter le fl asque (6/3).
– Serrer l‘écrou de poignée (6/2).
– Couper et enlever les liens (6/5).
Fig. 7
1 Canal de la bande
2 Levier de déviation
3 Levier frein du dérouleur
– Faire passer la bande par dessus le levier frein du
dérouleur (7/3) et par dessous le levier de déviation
(7/2).
– Introduire la bande manuellement dans le guidage
de bande (7/1) jusqu’à ce qu’une résistance se
fasse sentir.
– Fermer la table (6/1).
– Commutateur en position „1“.
– Enclencher l‘interrupteur basculat (3/6).
– Actionner le bouton-poussoir „Avance manuelle de
la bande“ (3/10) jusqu‘à ce que la bande ait atteint
la longueur souhaitée.
