8
02.11
Strapex SMA 20
6 BEDIENUNG
6.1 BANDSPANNUNG EINSTELLEN
– Hauptschalter (3/1) auf Stellung „1“ drehen.
– Kippschalter (3/6) einschalten.
– Drucktasten „Bandspannung schwächer“ (3/3)
oder „Bandspannung stärker“ (3/5) betätigen, bis
gewünschter Wert an der Digitalanzeige „Band-
spannung“ (3/4) angezeigt wird.
Digitalanzeige Bandspannung
00 ca. 5 N
01 ca. 10 N
10 ca. 250 N
20 ca. 450 N
Diese Werte sind abhängig von der Grund-
einstellung der Bandspannung (siehe Kapitel
6.6).
– Eine Umreifung ausführen damit der eingestellte
Wert gespeichert ist.
Um Verletzungsgefahren auszuschliessen
darf im Dauerbetrieb die Bandspannung
nicht höher als Stufe 12 gewählt werden.

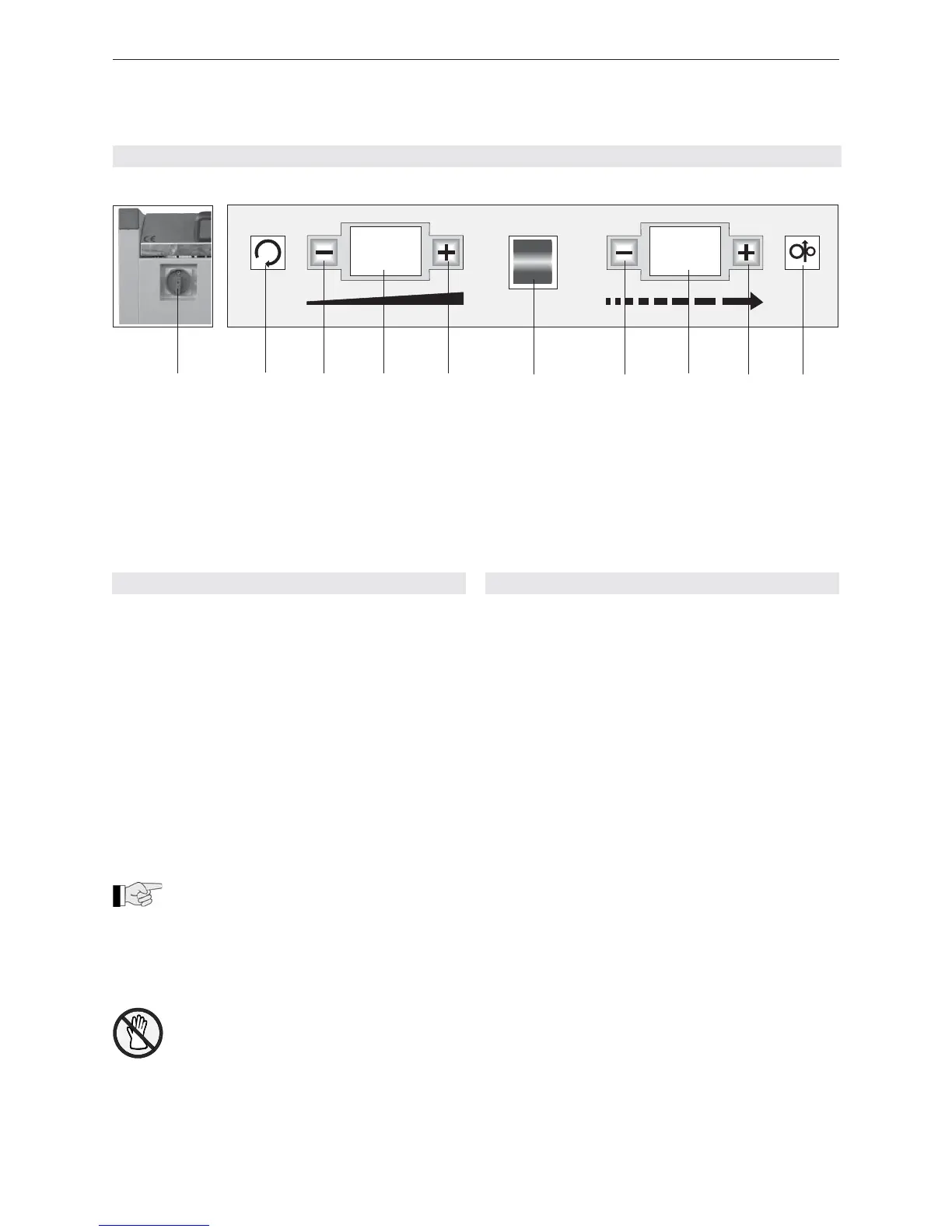

Fig. 3 Bedienungstableau
1 Hauptschalter
2 Reset, Aggregat geht in Grundstellung zurück und
schneidet das Band ab (Drucktaste)
3 Bandspannung schwächer (Drucktaste)
4 Bandspannung (Digitalanzeige)
5 Bandspannung stärker (Drucktaste)
6 Maschine Ein/Aus (Kippschalter)
7 Bandlänge kürzer (Drucktaste)
8 Bandlänge (Digitalanzeige)
9 Bandlänge länger (Drucktaste)
10 Bandvorschub manuell (Drucktaste)
6.2 BANDVORSCHUB EINSTELLEN
Der Bandvorschub kann folgendermassen eingestellt
werden:
a) Manuell
– Hauptschalter (3/1) auf Stellung „1“ drehen.
– Kippschalter (3/6) einschalten.
– Drucktaste „Bandvorschub manuell“ (3/10) betäti-
gen, bis das Band die gewünschte Länge erreicht
hat.
b) Feste Eingabe
– Hauptschalter (3/1) auf Stellung „1“ drehen.
– Kippschalter (3/6) einschalten.
– Drucktaste „Bandlänge kürzer“ (3/7) oder „Band-
länge länger“ (3/9) betätigen, bis gewünschter
Wert an der Digitalanzeige „Bandlänge“ (3/8) ange-
zeigt wird.
Digitalanzeige Bandlänge
00 ca. 400 mm
01 ca. 500 mm
10 ca. 1400 mm
20 ca. 2400 mm
0 6
1 9
1 2 3 4 5 6
7 8 9 10
