3
02.11
Strapex SMA 20

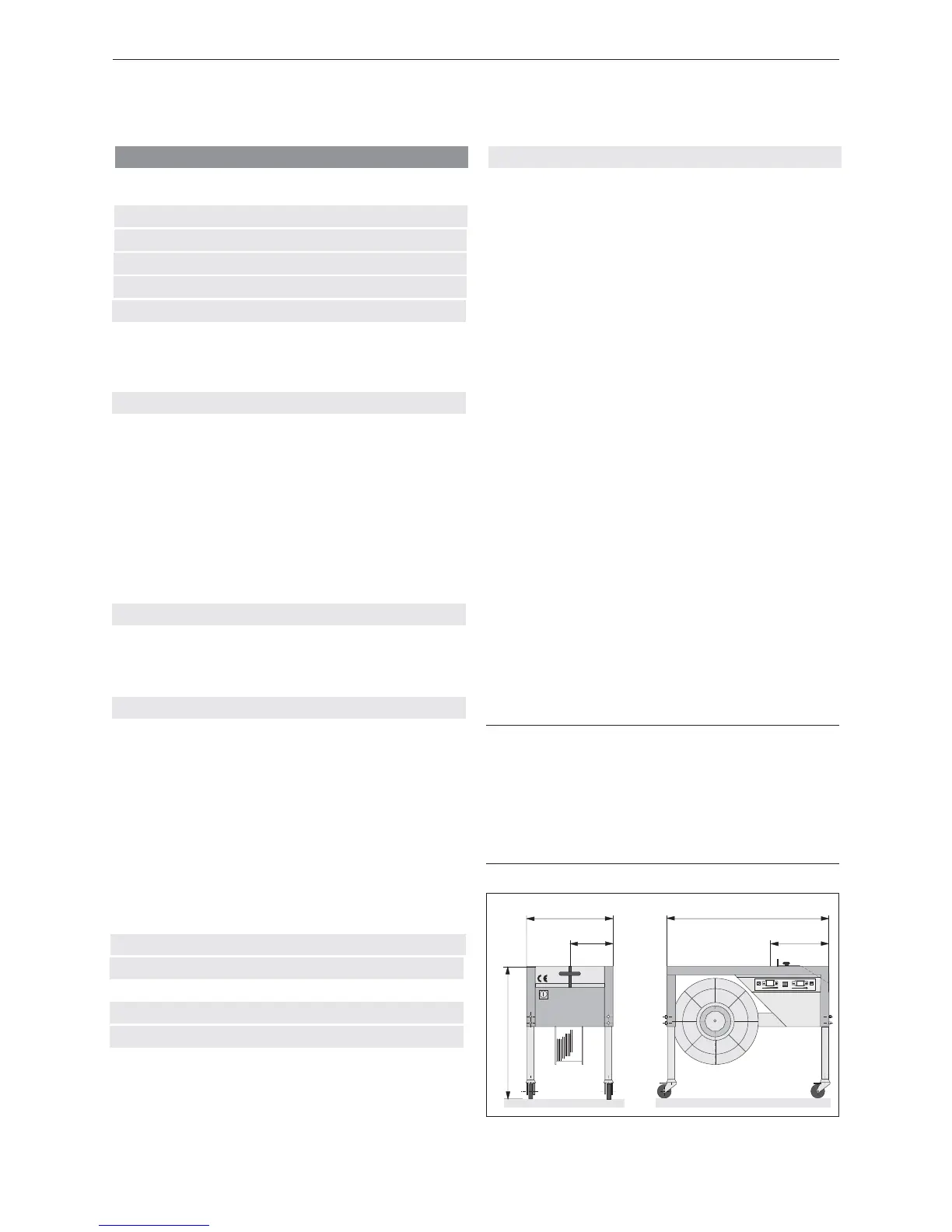

Fig. 1
500
870
250
230
700 - 830
0 6
1 9
1 TECHNISCHE DATEN
INHALTSVERZEICHNIS
Gewicht 68 kg
Tragkraft 150 kg
Minimale Paketgrösse Breite 45 mm
Höhe 20 mm
Bandspannung 5–450 N stufenlos einstellbar
Emissions-Schalldruck-
pegel < 85 dB
Verschluss Wärmeschweiss-Verschluss
Stromart 1-Phasen-Wechselstrom
230 V / 50 Hz, 115 V / 60 Hz
Antriebsleistung 0,35 kW
Motor 250 W
KUNSTSTOFFBAND
Bandqualität Polypropylen (PP)
Bandbreite 6, 9, 12–13 mm
Banddicke Polypropylen 0,40–0,70 mm
1. Technische Daten 3
2. Allgemeines 4
3. Betriebsarten 4
4. Sicherheitsvorschriften 5
5. Beschreibung 6
5.1 Aufbau 6
5.2 Funktionsbeschreibung 6
5.2.1 Ablaufbeschreibung 7
6. Bedienung 8
6.1 Bandspannung einstellen 8
6.2 Bandvorschub einstellen 8
6.3 Umreifung starten 9
6.4 Fuss-Schalter (Option) 9
6.5 Bandspule wechseln 10
6.6 Grundeinstellung der Bandspannung 11
6.7 Verschlusskontrolle 11
6.8 Maschinenhöhe einstellen 12
7. Wartung 12
7.1 Wartungstabelle 12
7.2 Klemmer, Bandtrennung und
Schieberplatte reinigen 13
8. Instandsetzung 14
8.1 Schweisstemperatur einstellen 14
8.2 Höhe des Heizelementes einstellen 14
8.3 Abstand zwischen Spannriemen und
Bandkanal einstellen 15
8.4 Nullstellung einstellen 15
8.5 Spannriemen ersetzen 16
8.6 Antriebsriemen ersetzen/spannen 16
8.7 Klemmer (Abschneidmesser) ersetzen 17
8.8 Beheben von Störungen 18
9. Demontage und Entsorgung 18
10. Elektroschema 51
10.1 Legende zu Elektroschema 52
11. Ablaufdiagramm 53
12. Teileliste 54
