strapex SMA 20 - Antriebsriemen Ersetzen;Spannen; Spannriemen Ersetzen

16
02.11
Strapex SMA 20

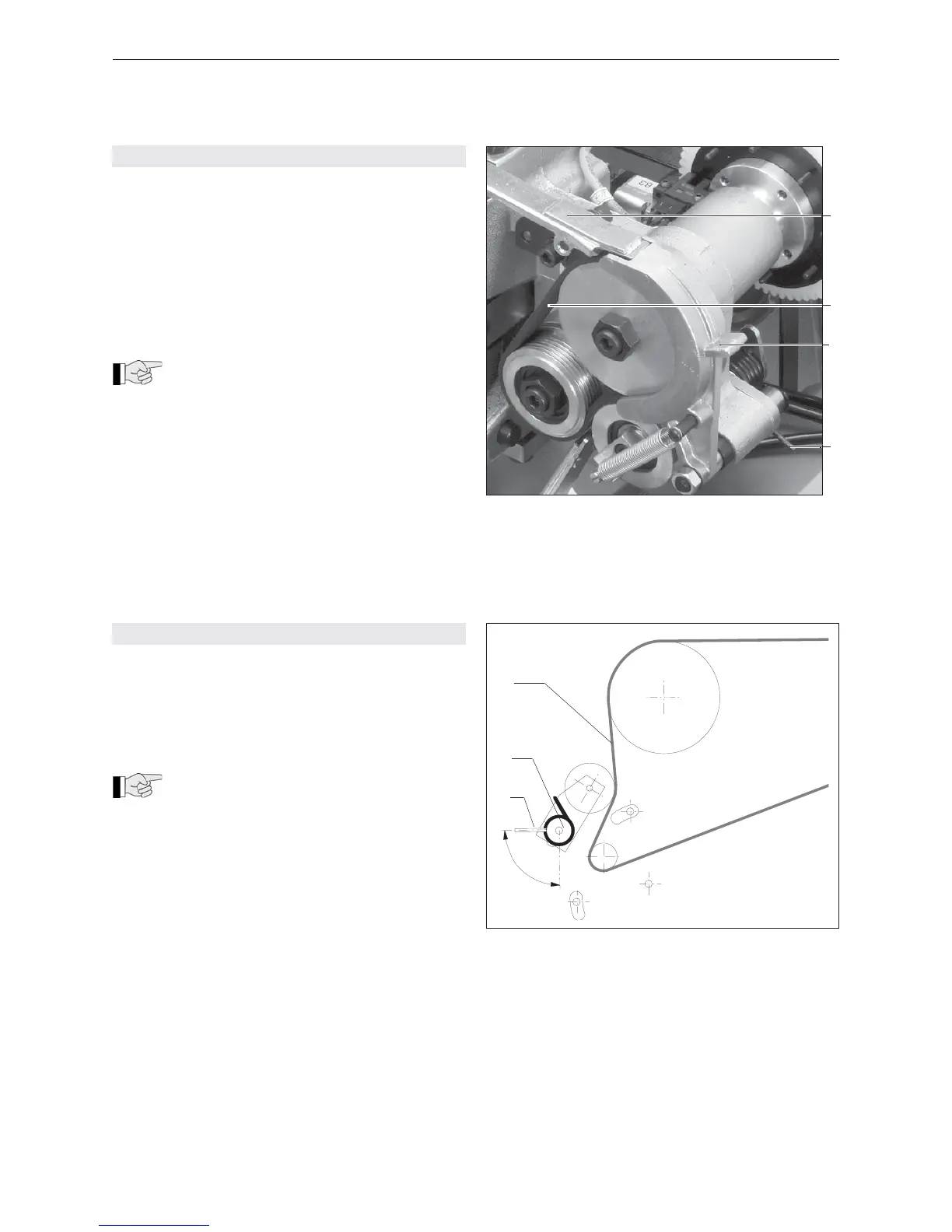

Fig. 16
1 Bandkanal
2 Spannriemen
3 Gleitklappe
4 Drehfeder
8.5 SPANNRIEMEN ERSETZEN
Ausbau
– Tischblech öffnen.
– Gleitklappe (16/3) zurückschwenken.
– Drehfeder (16/4) auf der Gegenseite der Spann-
rolle aushängen.
– Eine Zylinderschraube lösen und Bandkanal (16/1)
entfernen.
– Spannriemen (16/2) entfernen (durch gleichzeitiges
Drehen des Zahnrades) und ersetzen.
Einbau
Beim Einbau des neuen Spannriemens
darauf achten, dass der Spannriemen in
seiner ganzen Breite auf den zwei Rippenscheiben
aufl iegt.
– Bandkanal (16/1) mit Zylinderschraube montieren.
– Gleitklappe (16/3) schliessen und Drehfeder (16/4)
einhängen.
– Tischblech schliessen.
8.6 ANTRIEBSRIEMEN ERSETZEN/SPANNEN
Ausbau
– Tischblech öffnen.
– Zylinderschraube (17/2) leicht lösen und mit Spann-
hülse (17/1) Antriebsriemen (17/3) entspannen.
– Antriebsriemen entfernen und ersetzen.
Einbau
Beim Einbau des neuen Antriebsriemens
darauf achten, dass der Antriebsriemen in
seiner ganzen Breite auf den zwei Rippenscheiben
aufl iegt.
– Spannhülse (17/1) drehen bis die richtige Riemen-
spannung erreicht ist. Der Antriebsriemen ist richtig
gespannt, wenn die Spannhülse horizontal steht.
– 6 kt. Schraube (17/2) festziehen.
– Tischblech schliessen.
Fig. 17
1 Spannhülse
2 Zylinderschraube
3 Antriebsriemen
~ 90
o
1
2
3
2
1
3
4
