15
02.11
Strapex SMA 20
+
B2
B1
8.3 ABSTAND ZWISCHEN SPANNRIEMEN UND
BANDKANAL EINSTELLEN
– Tischblech öffnen.
– Gleitklappe zurückschwenken.
Zylinderschraube (14/1) lösen.
Zylinderschraube (14/4) lösen und Bandkanal
(14/3) so einstellen, dass der Abstand zwischen
Bandkanal und Spannriemen 0,2 mm beträgt.
Zylinderschraube (14/4) anziehen.
Lasche (14/2) positionieren und Zylinderschraube
(14/1) festziehen, Abstand nochmals kontrollieren.

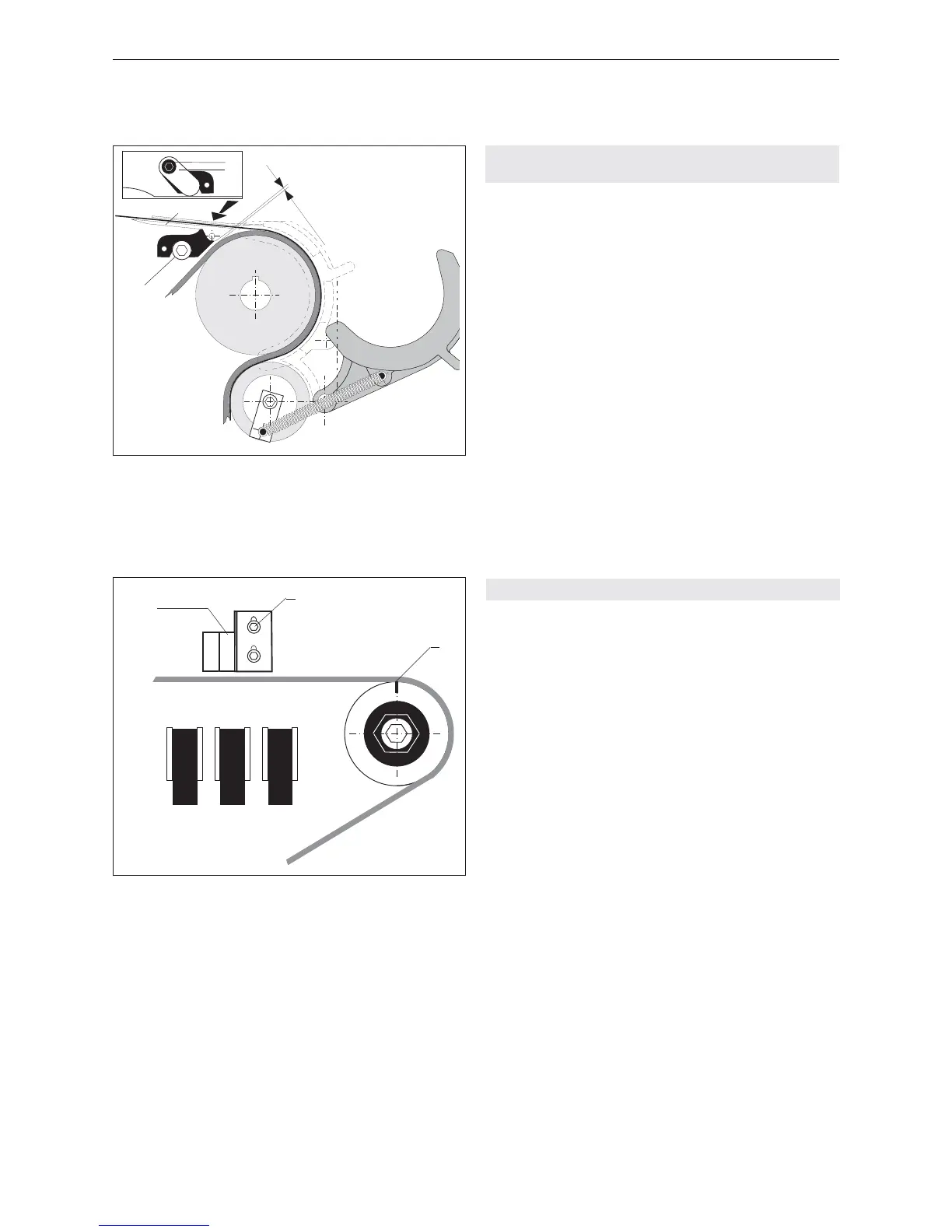

Fig. 14
1 Zylinderschraube
2 Lasche
3 Bandkanal
4 Zylinderschraube
0,2 mm
1
2
4
3
8.4 NULLSTELLUNG EINSTELLEN
– Tischblech öffnen.
Mit langem Innensechskant-Stiftschlüssel (durch
Loch in der Seitenwand) Kupplung in Pfeilrichtung
drehen, bis das Aggregat in der 0°-Stellung ist
(spürbares Einrasten, wenn die drei Klemmer in der
unteren Stellung sind).
Kupplung oben in der Mitte markieren (15/1).
Innensechskant-Stiftschlüssel entfernen und Tisch-
blech schliessen.
Hauptschalter auf Stellung „1“ drehen.
Kippschalter (3/5) einschalten.
Drucktaste „Reset“ (3/1) betätigen. Das Aggregat
fährt in die 0°-Stellung.
– Tischblech öffnen.
– Be ndet sich die Markierung (15/1) auf der Kupp-
lung in Richtung „+“ , muss der Mikroschalter B1
(15/3) nach oben verstellt werden. Dazu müssen die
zwei Zylinderschrauben (15/2) gelöst werden.
– Be ndet sich die Markierung auf der Kupplung in
Richtung „–“, muss der Mikroschalter B1 nach unten
verstellt werden.
Ablauf so lange wiederholen, bis sich die Markie-
rung oben in der Mitte der Kupplung be ndet.
2
1
3
Fig. 15
1 Markierung
2 Zylinderschraube
3 Mikroschalter B1
