Strapex SMA 20
6 MISE EN SERVICE
6.1 RÉGLAGE DE LA TENSION
– Commutateur (3/1) en position „1“.
– Enclencher l‘interrupteur basculat (3/6).
– Actionner les boutons-poussoirs „ Diminution de la
tension de la bande“ (3/3) ou „Augmentation de
la tension de la bande“(3/5) jusqu‘à ce que la
valeur souhaitée soit indiquée sur l‘affi chage digital
„Valeur de la tension de la bande“ (3/4).
Affi chage digital Tension de la bande
00 env. 5 N
01 env. 10 N
10 env. 250 N
20 env. 450 N
Ces valeurs dépendent du réglage de base
de la tension de la bande (voir chapitre 6.6).
– Exécuter un cerclage pour que la valeur soit mémo-
risée.
Pour éviter tout danger de blessure, la valeur
de tension de la bande en fonctionnement en
continu ne doit pas être sélectionnée en
dessus de 12.

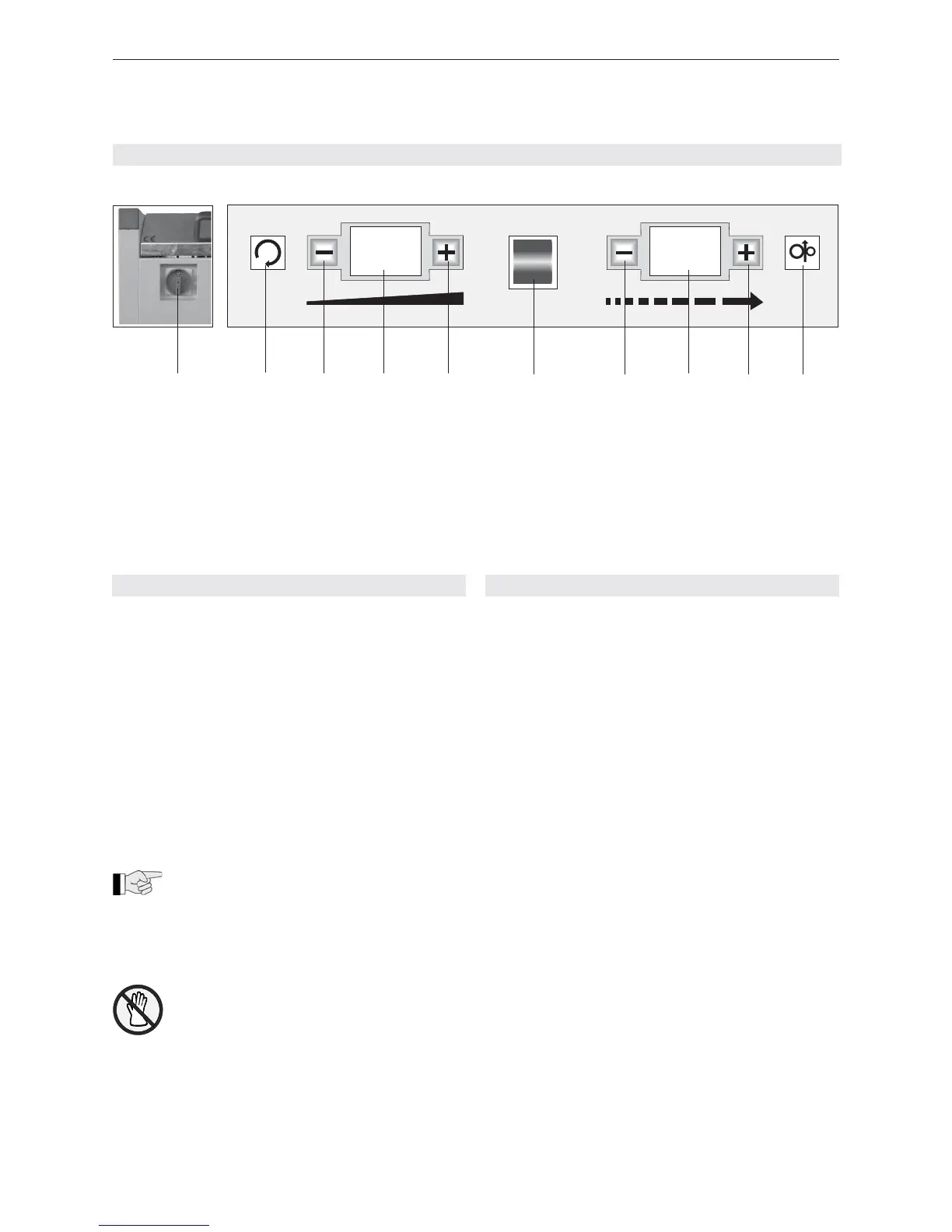

Fig. 3 Tableau de service
1 Commutateur
2 Réinitialisation, l‘agrégat recule à sa position de
base et coupe la bande (bouton-poussoir)
3 Diminution de la tension (bouton-poussoir)
4 Valeur de la tension (bouton-poussoir)
5 Augmentation de la tension (bouton-poussoir)
6 Machine marche/arrêt (interrupteur basculant)
7 Diminution de la longueur (bouton de calibrage)
8 Longueur de la bande (affi chage digital)
9 Augmentation de la longueur (bouton de
calibrage)
10 Avance manuelle de la bande (bouton-poussoir)
6.2 RÉGLAGE DE L’AVANCE DE LA BANDE
L‘avance de la bande peut être réglée de la manière
suivante:
a) Manuellement
– Commutateur (3/1) en position „1“.
– Enclencher l‘interrupteur basculat (3/6).
– Actionner le bouton-poussoir „Avance manuelle
de la bande“ (3/10) jusqu‘à ce que la bande ait att-
eint la longueur souhaitée.
b) Avec valeur prédéterminée
– Commutateur (3/1) en position „1“.
– Enclencher l‘interrupteur basculat (3/6).
– Actionner le bouton de calibrage „Diminutation de
la longueur de la bande“ (3/7) ou „Augmentation
de la longueur de la bande“ (3/9) jusqu‘à ce que
la valeur souhaitée apparaisse sur l‘affi chage digital
„Longueur de la bande“ (3/8).
Affi chage digital Longueur de la bande
00 env. 400 mm
01 env. 500 mm
10 env. 1400 mm
20 env. 2400 mm
0 6
1 9
1 2 3 4 5 6
7 8 9 10
