Strapex SMA 20

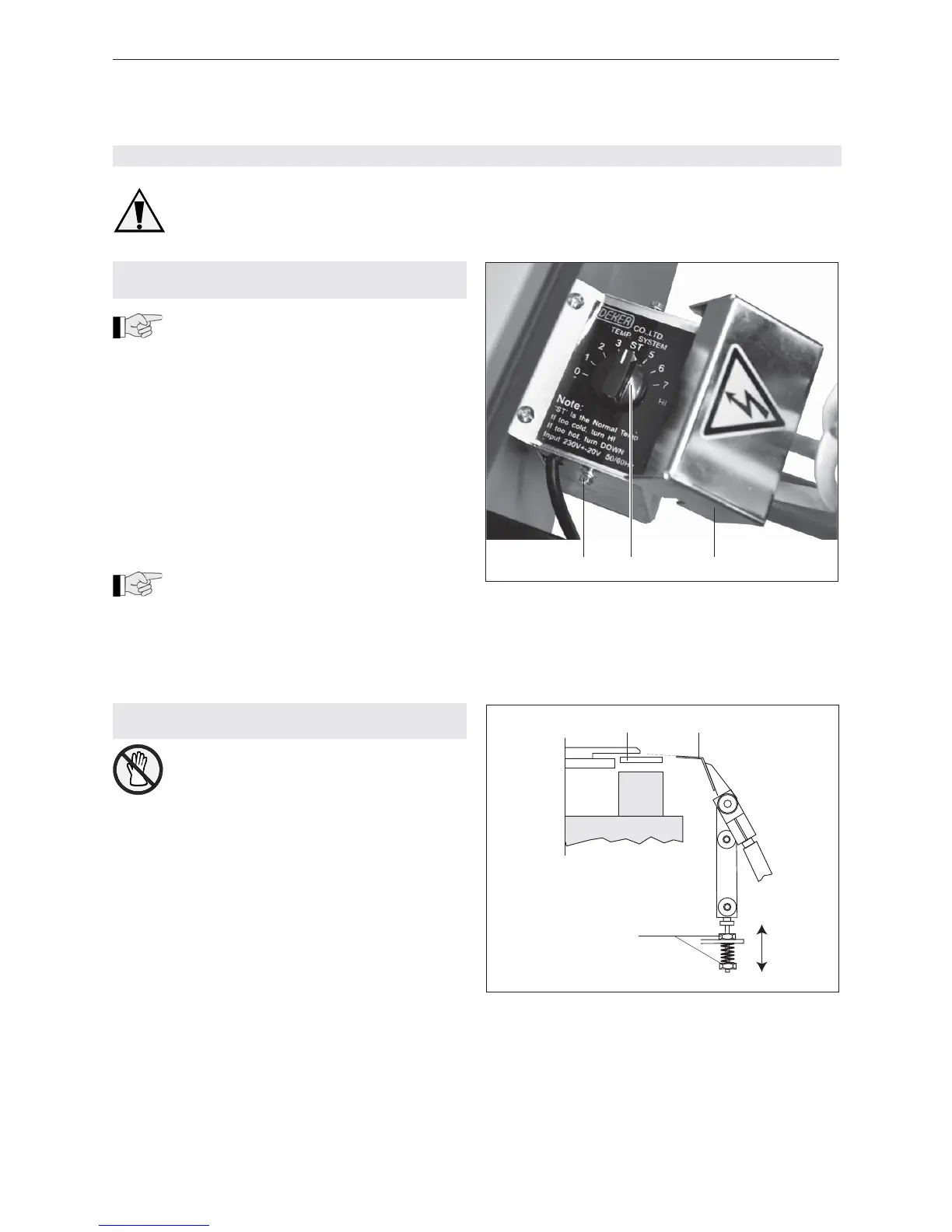

Fig. 12
1 Vis à six pans
2 Potentiomètre
3 Couvercle
Fig. 13
1 Séparateur de bande
2 Elément de chauffage
3 Ecrous
8 RÉPARATIONS ET RÉGLAGES
Avant de commencer les travaux de
réparations et de réglages, toujours retirer
la fi che du réseau.
8.1 RÉGLAGE DE LA TEMPERATURE
DE SOUDURE
La température de soudure est réglée
d‘après l‘épaisseur et la qualité de la bande:
– Pour les bandes étroites et minces = température
basse.
– Pour les bandes larges et épaisses = température
élevée.
– Ouvrir la table.
– Dévisser les deux vis à six pans (12/1) et enlever le
couvercle (12/3).
– Régler le potentiomètre (12/2) de la température
désirée.
– ST = Défaut (réglage d‘usine)
– Pos. 0 = température la plus basse, env. 220° C.
– Pos. 7 = température la plus élevée, env. 325° C.
Le temps de chauffage de l‘élément de
chauffage est d‘env. 45 secondes.
– Remonter le couverture (12/3) et fi xer avec les
vis à six pans (12/1), fermer la table.
8.2 RÉGLAGE DE LA HAUTEUR DE
L’ÉLÉMENT DE CHAUFFAGE
Laisser d‘abord refroidir l‘élément de
chauffage.
– Ouvrir la table.
– Tourner (par un trou dans la paroi latérale)
l‘embrayage dans le sens de la fl èche avec une
longue clé mâle coudée pour vis à six pans creux
jusqu‘à ce que l‘élément de chauffage soit dans la
position indiquée dans la fi g. 13.
– Régler l‘élément de chauffage (13/2) avec les
écrous (13/3) pour que la face supérieure de
l‘élément de chauffage soit à peu (0,2 mm) sur la
séparateur de bande (13/1).
3
12
1 2 3
