Strapex SMA 20
8.7 REMPLACEMENT DE LA PINCE (COUTEAU)
Démontage
– Commutateur en position „1“.
– Enclencher l‘interrupteur basculat (3/6).
– Actionner le bouton-poussoir „Réinitialisation“ (3/2).
– Ouvrir la table.
Ne pas toucher l‘élément de chauffage
brûlant!
– Avec le pouce, appuyer sur le ressort de torsion
contre le bas et retirer par l‘arrière la plaque du
curseur (18/3) hors de l‘unité de fermeture.
– Dévisser la vis cylindrique (18/5) et enlever le canal
de la bande.
– Dévisser la vis à six pans creux (18/1) et basculer
de côté le centreur de bande avec le ventilateur.
Tourner l‘embrayage dans le sens de la fl èche avec
une longue clé mâle coudée pour vis à six pans
creux (par un trou dans la paroi latérale), jusqu‘à ce
que l‘élément de chauffage soit amené tout devant.
Décrocher le ressort (18/9).
– L‘agrégat se met en position 0°.
– Dévisser deux vis cylindriques et enlever la plaque
pivotante (18/8).
– Dévisser sur env. 2,5 cm les deux vis cylindriques
(18/6) ce qui diminue la tension du ressort.
– Dévisser la vis cylindrique et enlever la pince gau-
che (18/10).
– Dévisser la vis à six pans creux (18/7) sur le coulis-
seau, puis enlever délicatement la pince du milieu
(18/2) avec le ressort de compression et la pièce de
maintien.
– Dévisser la vis cylindrique (18/4) et enlever la pince
droite.
– Remplacer la pince endommagée.
Remontage
– Monter la pince droite, revisser partiellement la vis
cylindrique (18/4).
– Tourner à la main l‘agrégat jusqu‘à sa position
initiale.
– Remonter la plaque du curseur (18/3), appuyer
avec la main la pince droite contre la plaque du
curseur, visser à fond la vis cylindrique (18/4).
– Réglage la pince du milieu paralléle contre la pince
droite.
– La suite du remontage se fait dans l‘ordre inverse
du démontage.

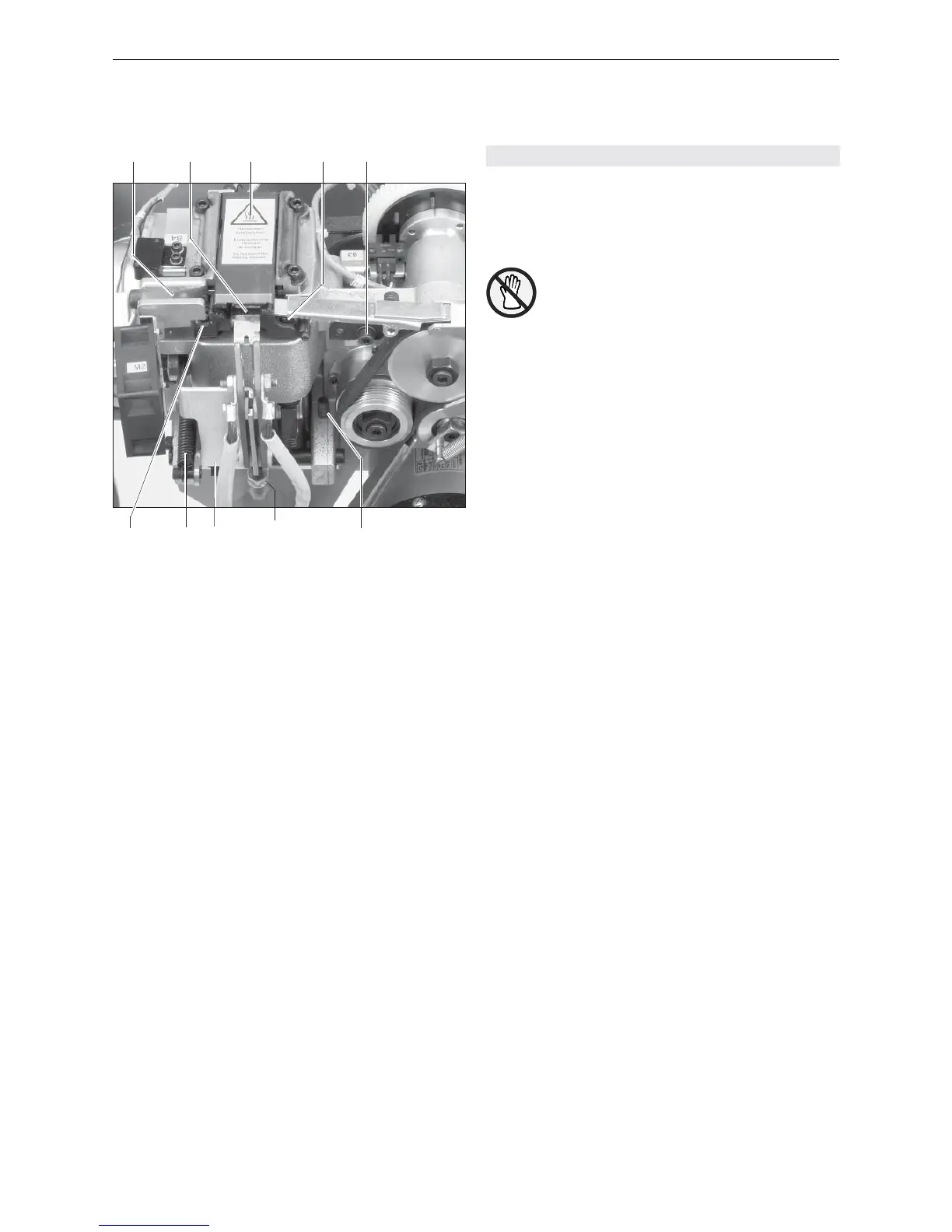

Fig. 18
1 Centreur de bande
2 Pince du milieu
3 Plaque du curseur
4 Vis cylindrique
5 Vis cylindrique
6 Vis cylindrique
7 Vis à six pans creux
8 Plaque pivotante
9 Ressort
10 Pince gauche
1 2 3 4 5
10 9 8 7 6
