Strapex SMA 20
8.7 KLEMMER (ABSCHNEIDMESSER) ERSETZEN
Ausbau
– Hauptschalter auf Stellung „1“ drehen.
– Kippschalter (3/5) einschalten und Drucktaste
„Reset „ (3/1) betätigen.
– Tischblech öffnen.
Heisses Heizelement nicht berühren!
– Drehfeder mit dem Daumen nach unten drücken
und Schieberplatte (18/3) nach hinten aus Ver-
schliesseinheit ausfahren.
– Zylinderschraube (18/5) lösen und Bandkanal
entfernen.
– 6 kt. Schraube lösen und Bandzentrierung (18/1)
zusammen mit Ventilator wegschwenken. Mit
langem Innensechskant-Stiftschlüssel (durch Loch
in der Seitenwand) Kupplung in Pfeilrichtung dre-
hen, bis das Heizelement ganz nach vorne gefah-
ren ist. Feder (18/9) aushängen.
– Aggregat zurück in die 0°-Stellung drehen.
– Zwei Zylinderschrauben lösen und Schwenkplatte
(18/8) wegschwenken.
– Zwei Zylinderschrauben (18/6) ca. 2,5 cm lösen,
dadurch wird die Federkraft entspannt.
– Zylinderschraube lösen und linken Klemmer (18/10)
entfernen.
– Unten am mittleren Stössel die 6 kt. Schraube
(18/7) lösen, danach mittleren Klemmer (18/2) vor-
sichtig mit Druckfeder und Druckstück entfernen.
– Zylinderschraube (18/4) lösen und rechten Klemmer
entfernen.
– Abgenutzte Klemmer ersetzen.
Einbau
– Rechten Klemmer montieren, Zylinderschraube
(18/4) nur leicht anziehen.
– Aggregat von Hand bis in die Grundstellung weiter-
drehen.
– Schieberplatte (18/3) montieren und rechten Klem-
mer von Hand gegen Schieberplatte drücken (mit
kleinem Luftspalt), Zylinderschraube (18/4) fest-
ziehen.
– Mittleren Klemmer parallel zum rechten Klemmer
ausrichten.
– Der weitere Einbau erfolgt in umgekehrter Reihen-
folge.

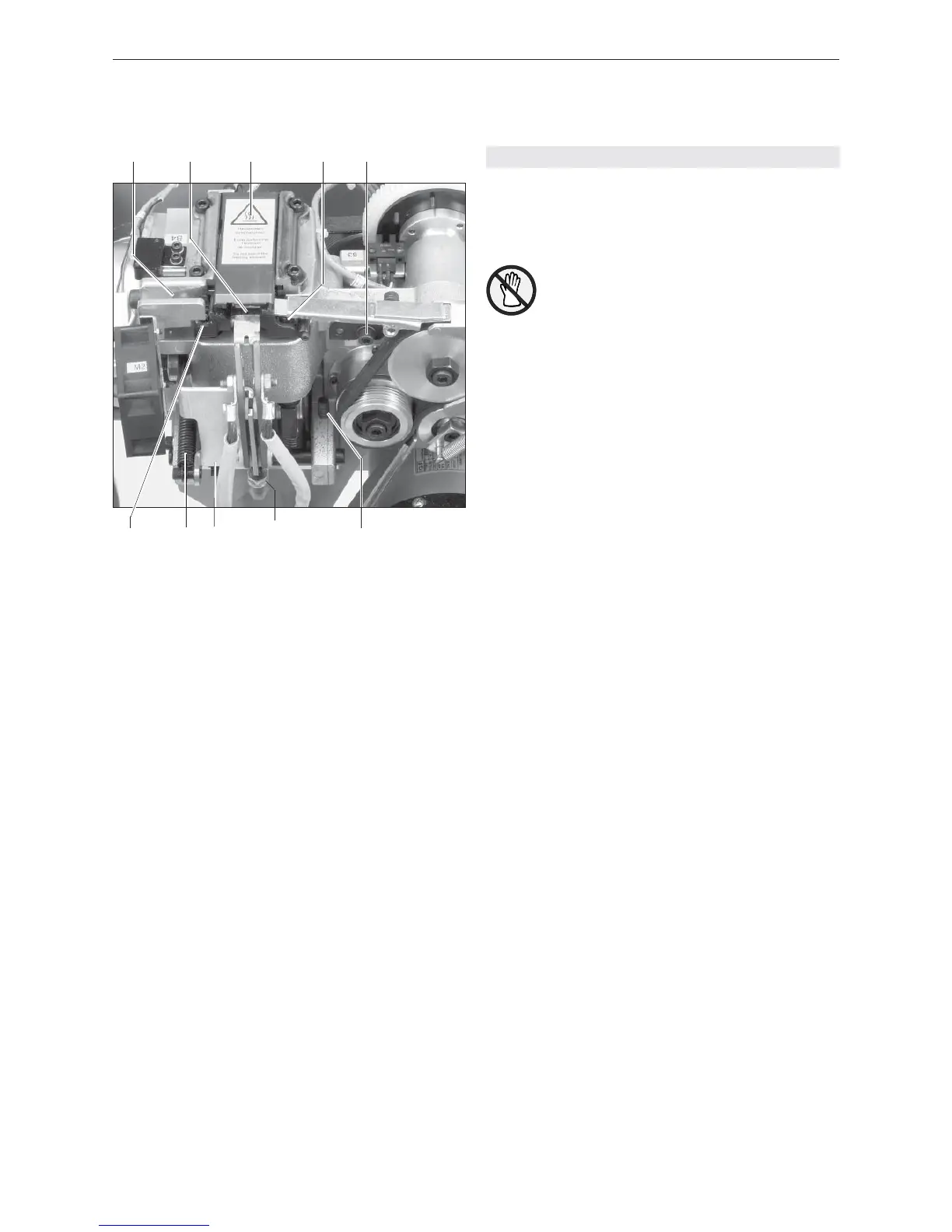

Fig. 18
1 Bandzentrierung
2 Klemmer Mitte
3 Schieberplatte
4 Zylinderschraube
5 Zylinderschraube
6 Zylinderschraube
7 6 kt. Schraube
8 Schwenkplatte
9 Feder
10 Klemmer links
1 2 3 4 5
10 9 8 7 6
