Strapex SMA 20
6.3 DÉBUT DU CERCLAGE
Conditions initiales
– La machine est reliée au réseau d‘alimentation.
Tension de raccordement selon la plaque signalé-
tique.
– Les deux roues verrouillables bloquées.
– La bobine de bande est chargée, et la bande enfi lée
(voir chapitre 6.5).
– Commutateur (3/1) en position „1“.
– Enclencher l‘interrupteur basculat (3/6).
Le temps de chauffage pour l‘élément de
chauffage est d‘environ 45 secondes.
– Vérifi er la tension de la bande, si nécessaire la
régler (voir chapitre 6.1).
– Si l‘avance de la bande n‘est pas suffi sante, acti-
onner le bouton-poussoir „Avance manuelle de
la bande“ (3/10) jusqu‘à ce que la longueur souhai-
tée soit atteinte. Pour une valeur prédéterminée
(voir chapitre 6.2).
– Entourer le colis /4/1) avec la bande et la pousser
dans le guidage de la bande (4/2) automatique-
ment. Une fois le cercalge terminé, la bande
s‘avance automatiquement jusqu‘à la valeur prédé-
terminée.
– Effectuer la vérifi cation du sertissage (voir chapitre
6.7).
6.4 PÉDALE DE COMMANDE EN OPTION
On peut obtenir en option une pédale de commande
(5/1) qui modifi e le déroulement du processus de
cerclage. La fi che de la pédale peut être connectée à
deux différentes prises:
– Prise A = Avance de la bande
– Prise B = Avance et cerclage
Prise A
– Enfi ler la fi che de la pédale dans la prise A.
– Commutateur (3/1) en position „1“.
– Enclencher l‘interrupteur basculat (3/6).
– Actionner la pédale jusqu‘à ce que la longueur
désirée soit atteinte.
– Entourer le colis (4/1) avec la bande et la pousser
dans le guidage de la bande (4/2) jusqu‘à la butée.
La bande est serrée et le cycle de cerclage com-
mence automatiquement. Une fois le cerclage
terminé, la bande s‘avance automatiquement
jusqu‘à la valeur prédéterminée.
– Si nécessaire, on peut encore faire avancer la
bande en actionnant la pédale.
Prise B
– Enfi ler la fi che de la pédale dans la prise B.
– Commutateur lateral en position „1“.
– Enclencher l‘interrupteur basculat (3/6).
– Actionner la pédale jusqu‘à ce que la longueur
désirée soit atteinte.
– Entourer le colis (4/1) avec la bande et la pousser
dans le guidage de la bande (4/2) jusqu‘à la butée.
La bande est serrée.
– En actionnant une nouvelle fois la pédale, le pro
cessus de cerclage se déclenche. Après chaque
cerclage, la bande s‘avance automatiquement
jusqu‘à la valeur prédéterminée.
– Si nécessaire, on peut encore faire avancer la
bande en actionnant la pédale.

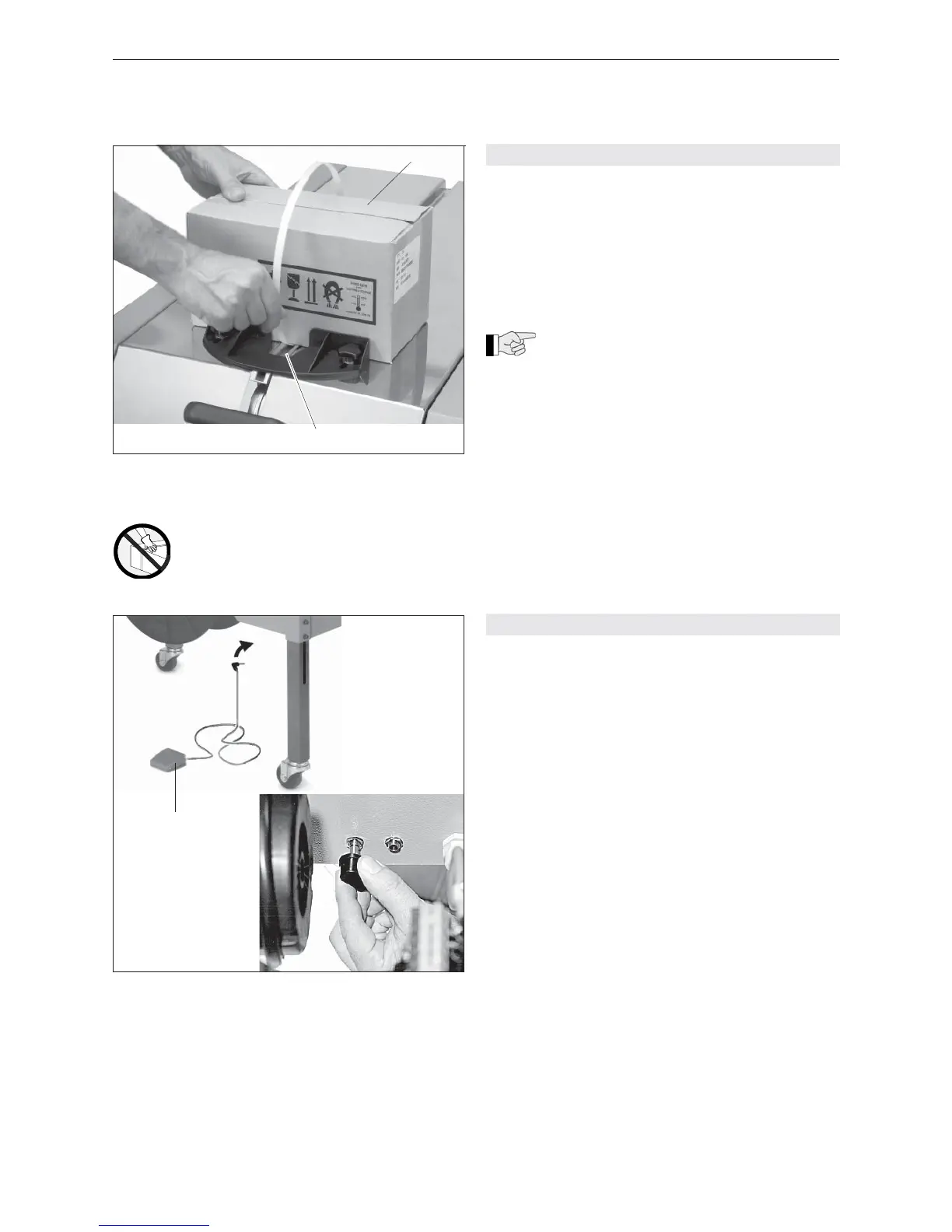

Fig. 4
1 Colis
2 Guidage de bande
Fig. 5
1 Pédale de commande
A B
1
1
2
Prudence:
Cercler uniquement le paquet!
