strapex SMA 20 - Français; 1 Données Techniques

35
02.11
Strapex SMA 20
1 DONNÉES TECHNIQUES
TABLE DES MATIÈRES
1. Données techniques 35
2. Instructions générales 36
3. Mode d‘exploitation 36
4. Instructions de sécurité 37
5. Description 38
5.1 Montage 38
5.2 Description du fonctionnement 38
5.2.1 Description du processus 39
6. Mise en service 40
6.1 Réglage de la tension de la bande 40
6.2 Réglage de l‘avance de la bande 40
6.3 Début du cerclage 41
6.4 Pédale de commande en option 41
6.5 Chargement de la bobine de bande 42
6.6 Réglage de base de la tension de la bande 43
6.7 Contrôle de la fermeture 43
6.8 Réglage de la hauteur de la machine 44
7. Entretien 44
7.1 Tableau d‘entretien 44
7.2 Nettoyage des pinces, du séparateur de
bande et de la plaque du curseur 45
8. Réparations et réglages 46
8.1 Réglage de la température de soudure 46
8.2 Réglage de la hauteur de l‘élément de
chauffage 46
8.3 Réglage de la distance entre la courroie de
tension et le canal de la bande 47
8.4 Réglage de la position zéro 47
8.5 Remplacement de la courroie de tension 48
8.6 Réglage et remplacement de la courroie
d‘entraînement 48
8.7 Remplacement de la pince (couteau) 49
8.8 Dépannage 50
9. Démontage et élimination des déchets 50
10. Schéma électrique 51
10.1 Légende du schéma électrique 52
11. Schéma fonctionnel 53
12. Liste des pièces de rechange 54
Poids 68 kg
Force de traction 150 kg
Dimensiones minimales
du coils Largeur 45 mm
Hauteur 20 mm
Force de tension 5–450 N réglable en continu
Niveaux de pression
acoustique < 85 dB
Sertissage Thermosoudure de haute
résistance
Courant électrique Alern. monophasé
230 V / 50 Hz, 115 V / 60 Hz
Puissance de propulsion 0,35 kW
Moteur 250 W
BANDES PLASTIQUES
Qualité de bande Polypropylène (PP)
Largeur de bande 6, 9, 12–13 mm
Epaisseur de bande Polypropylène 0,40–0,70 mm

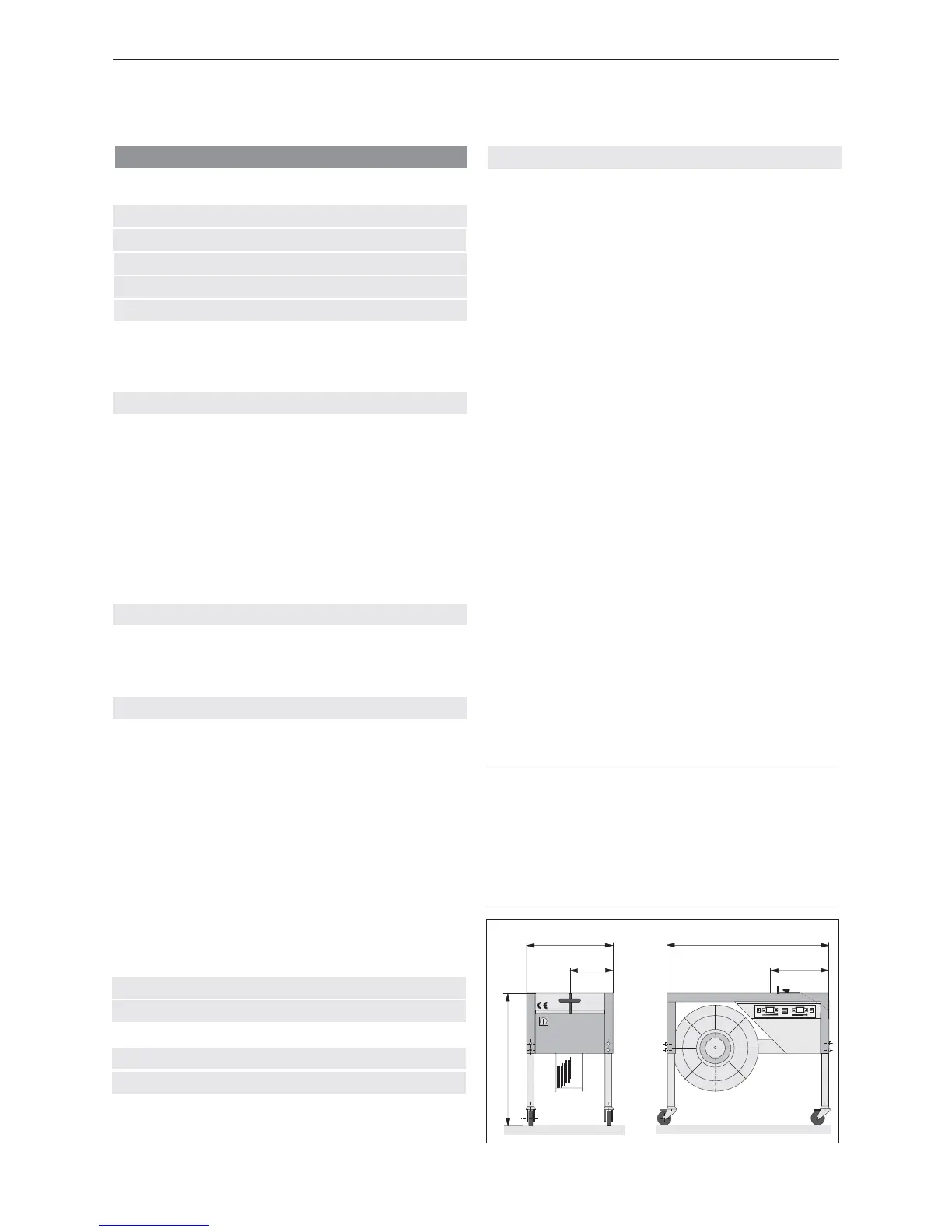

Fig. 1
500
870
250
230
700 - 830
0 6
1 9
