strapex SMA 20 - 8 Instandsetzung; Höhe des Heizelementes Einstellen; Schweisstemperatur Einstellen

14
02.11
Strapex SMA 20

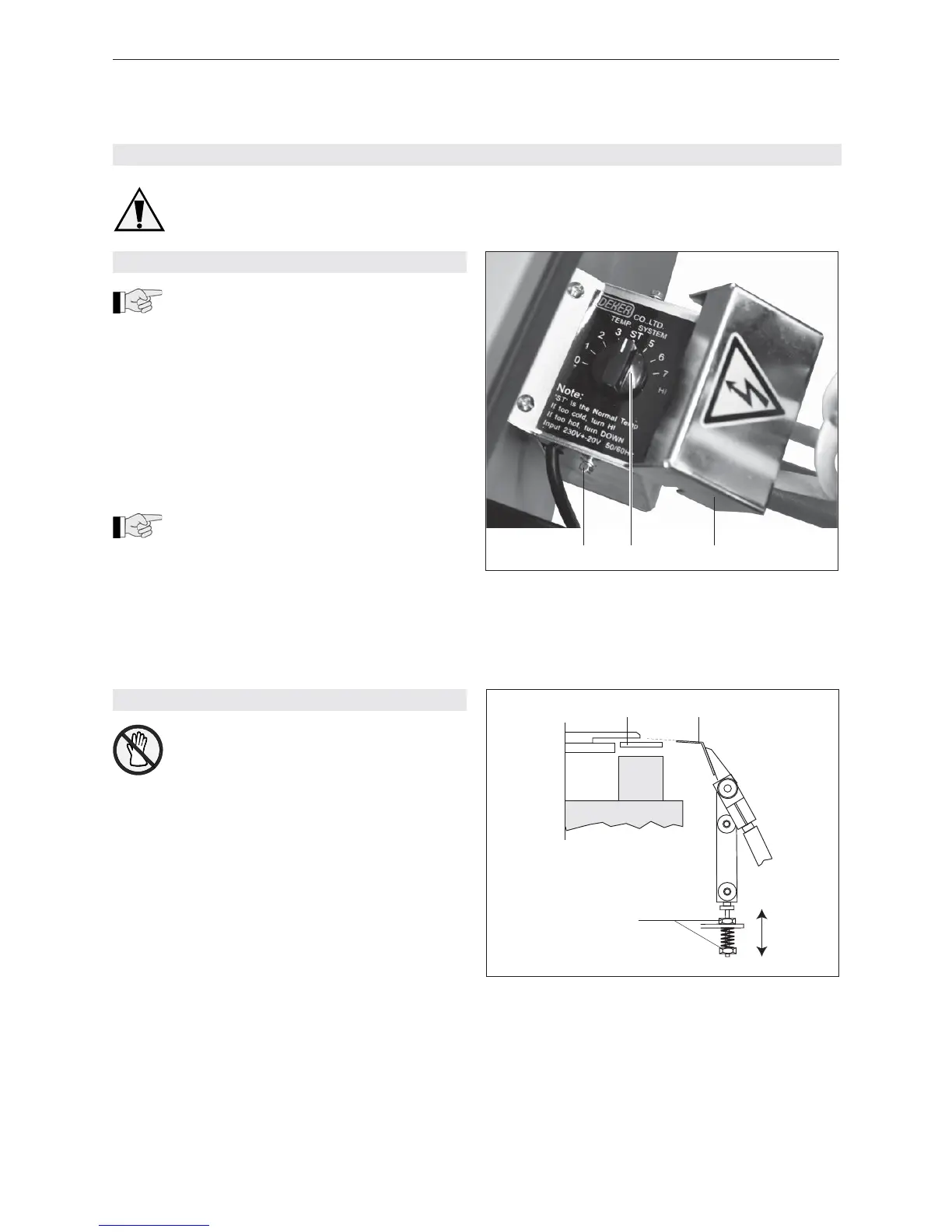

Fig. 12
1 Sechskant-Blechschraube
2 Potentiometer
3 Abdeckung
Fig. 13
1 Bandtrennung
2 Heizelement
3 Muttern
8 INSTANDSETZUNG
Für alle Instandsetzungsarbeiten Maschine
von Versorgungsnetz trennen.
8.1 SCHWEISSTEMPERATUR EINSTELLEN
Die Schweisstemperatur kann je nach Band
dicke und Bandqualität eingestellt werden:
– Für schmale, dünne Bänder = tiefe Temperatur.
– Für breite, dicke Bänder = hohe Temperatur.
– Tischblech öffnen.
– Zwei Sechskant-Blechschrauben (12/1) lösen und
Abdeckung (12/3) entfernen.
– Potentiometer (12/2) auf gewünschte Temperatur
einstellen.
– ST = Standardeinstellung (Werkseinstellung)
– Pos. 0 = tiefste Temperatur, ca. 220°C
– Pos. 7 = höchste Temperatur, ca. 325°C
Die Aufwärmzeit für das Heizelement
beträgt ca. 45 Sekunden.
– Abdeckung (12/3) wieder montieren und mit Sechs-
kant-Blechschrauben (12/1) befestigen, Tischblech
schliessen.
8.2 HÖHE DES HEIZELEMENTES EINSTELLEN
Heizelement zuerst abkühlen lassen.
– Tischblech öffnen.
– Mit langem Innensechskant-Stiftschlüssel (durch
Loch in der Seitenwand) Kupplung in Pfeilrichtung
drehen, bis das Heizelement die Position wie in
Fig. 13 erreicht hat.
– Mit Muttern (13/3) Heizelement (13/2) so einstellen,
dass die verlängerte Linie der Oberseite des Heiz-
elementes leicht (ca. 0,2 mm) über der Bandtren-
nung (13/1) steht.
3
12
1 2 3
