Strapex SMA 20
7.2 NETTOYAGE DES PINCES, DU SÉPARATEUR
DE BANDE ET DE LA PLAQUE DU CURSEUR
Démontage
– Commutateur en position „1“.
– Enclencher l‘interrupteur basculat (3/6) et actionner
le bouton-poussoir „Réinitialisation“ (3/2).
– Déclencher la machine.
– Ouvrir la table.
Ne pas toucher les parties brûlantes de
l‘élément de chauffage!
– Avec le pouce, appuyer sur le ressort de compres-
sion (11/7) contre le bas.
– Sortir la plaque du curseur (11/4) vers l‘arrière de
l‘unité de soudure.
– Chasser de la plaque du curseur les salissures de
bande et la poussière avec de l‘air comprimé.
– Vérifi er le fonctionnement du séparateur de bande
(11/6) et du ressort à lame (11/5).
– Vérifi er le fonctionnement du goujon de déclenche-
ment (11/2) dans le guidage (11/3).
– Chasser des trois pinces (11/1) les salissures de
bande et la poussière avec de l‘air comprimé.
– Contrôler l‘usure des pinces (couteau tranchant).
Remontage
– Remonter la plaque du curseur dans l‘ordre inverse
du démontage.
Faire attention à ce que le ressort de com-
pression (11/7) s‘enfi le dans le guidage du
séparateur de bande (11/6).

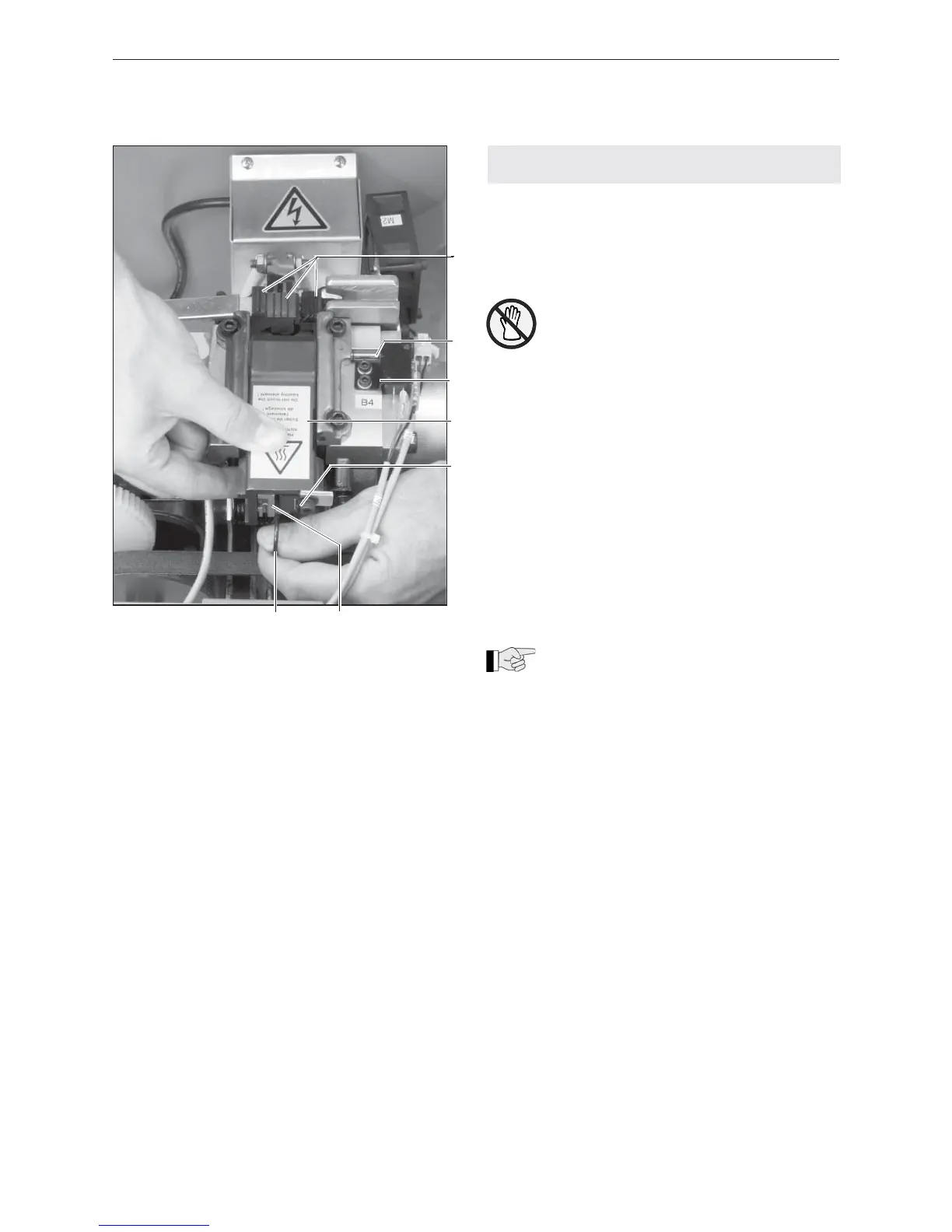

Fig. 11
1 Pinces
2 Goujon de déclenchement
3 Guidage
4 Plaque du curseur
5 Ressort de compression
6 Séparateur de bande
7 Ressort de compression
5
1
2
3
4
7 6
