TiSUN MULTIPLEX User Manual

104

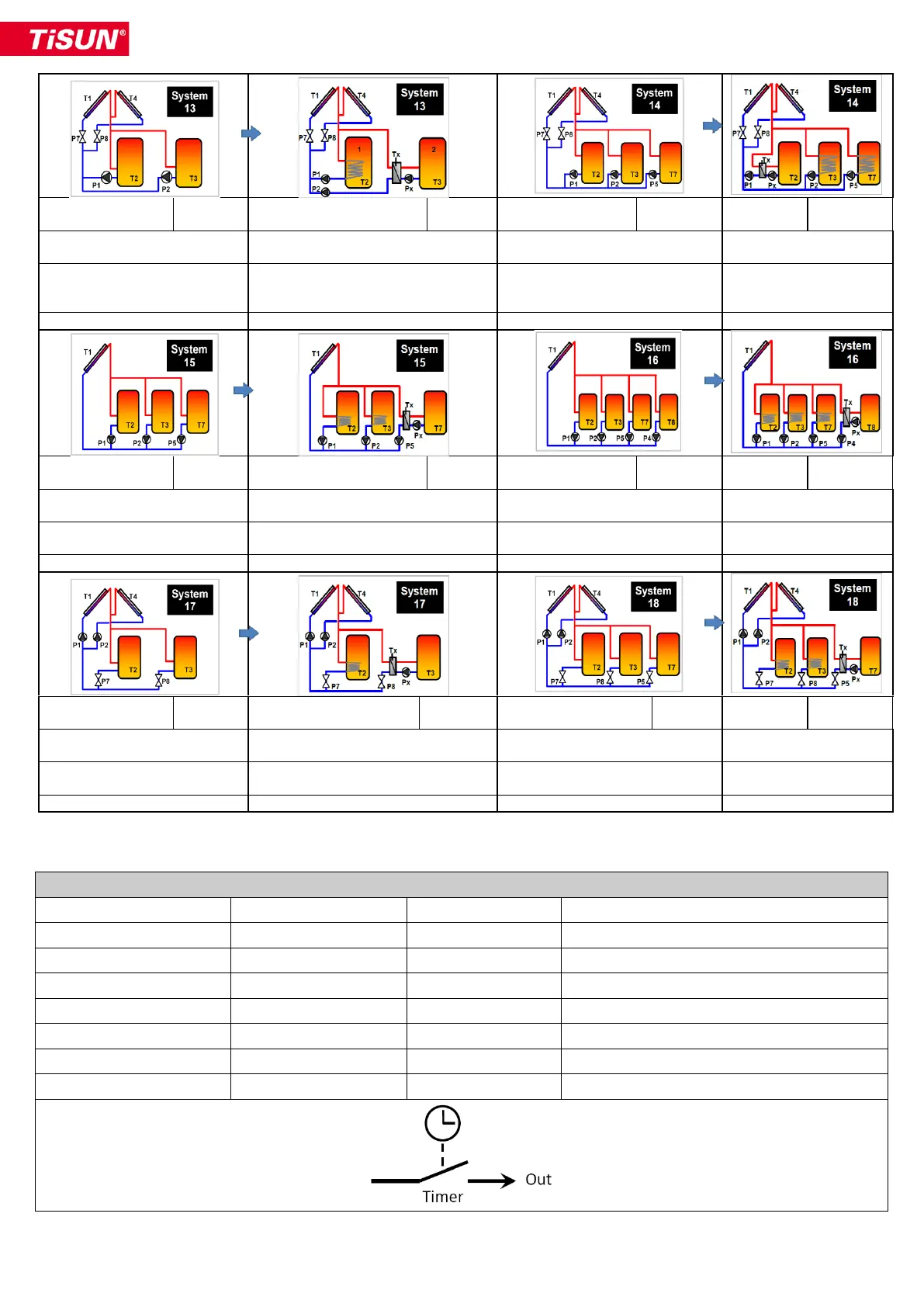

Systeem 13
Multiplex
Systeem 13(1PHE)
Multiplex
Systeem 14
Multiplex
Systeem 14
(1PHE)
Multiplex
P1= Dt(T1 of T4,T2)
P2= Dt(T1 of T4,T3)
P1= Dt(T1 of T4,T2)
P2= Dt(T1 of T4,T3)
P1= Dt(T1 of T4,T2)
P2= Dt(T1 of T4,T3)
P1= Dt(T1 of T4,T2)
P2= Dt(T1 of T4,T3)
P7= Dt(T1,T2 of T3)
P8= Dt(T4,T2 of T3)
P7= Dt(T1,T2 of T3)
P8= Dt(T4,T2 of T3)
P5= Dt(T1 of T4,T7)
P7= Dt (T1,T2 of T3 of T7)
P8= Dt(T4,T2 of T3 of T7)
P5= Dt(T1 of T4,T7)
P7= Dt (T1,T2 of T3 of T7)
P8= Dt(T4,T2 of T3 of T7)
Geen PHE
Diff 1 = Px = Dt(Tx,T3)
Geen PHE
Diff 1 = Px = Dt(Tx,T2)
Systeem 15
Multiplex
Systeem 15 (1PHE)
Multiplex
Systeem 16
Multiplex
Systeem 16
(1PHE)
Multiplex
P1= Dt(T1,T2) P2= Dt(T1,T3)
P1= Dt(T1,T2) P2= Dt(T1,T3)
P1= Dt(T1,T2) P2= Dt(T1,T3)
P1= Dt(T1,T2) P2=
Dt(T1,T3)
P5= Dt(T1,T7)
P5= Dt(T1,T7)
P5= Dt(T1,T7) P4= Dt(T1,T8)
P5= Dt(T1,T7) P4=
Dt(T1,T8)
Geen PHE
Diff 1 = Px = Dt(Tx,T7)
Geen PHE
Diff 1 = Px = Dt(Tx,T8)
Systeem 17
Multiplex
Systeem 17 (1PHE)
Multiplex
Systeem 18
Multiplex
Systeem 18
(1PHE)
Multiplex
P1= Dt(T1,T2 of T3) P2=
Dt(T4,T2 of T3)
P1= Dt(T1,T2 of T3) P2= Dt(T4,T2 of
T3)
P7= Dt(T1 of T4,T2) P8= Dt(T1 of
T4,T3)
P7= Dt(T1 of T4,T2) P8=
Dt(T1 of T4,T3)
P7= Dt(T1 of T4,T2) P8= Dt(T1
of T4,T3)
P7= Dt(T1 of T4,T2) P8= Dt(T1 of
T4,T3)
P5= Dt(T1 of T4,T7) P1=T1
P2=T4
P5= Dt(T1orT4,T7)
P1=T1 P2=T4
Geen PHE
Diff 1 = Px = Dt(Tx,T3)
Geen PHE
Diff 1 = Px = Dt(Tx,T7)
4.5 'Timer' functieblok
Instellingen
Opties
Fabrieksinstelling
Opmerking
Tijd 1 AAN
00.00-24.00
00.00
Tijdframe 1 schakelt naar AAN
Tijd 1 UIT
00.00-24.00
24.00
Tijdframe 1 schakelt naar UIT
Tijd 2 AAN
00.00-24.00
11.30
Tijdframe 2 schakelt naar AAN
Tijd 2 UIT
00.00-24.00
13.30
Tijdframe 2 schakelt naar UIT
Tijd 3 AAN
00.00-24.00
19.00
Tijdframe 3 schakelt naar AAN
Tijd 3 UIT
00.00-24.00
22.00
Tijdframe 3 schakelt naar UIT
Vertraging
-900 tot +900 sec.
0 sec.
voor (- sec.) en na (+ sec.) outputvertraging
