TiSUN MULTIPLEX User Manual

114

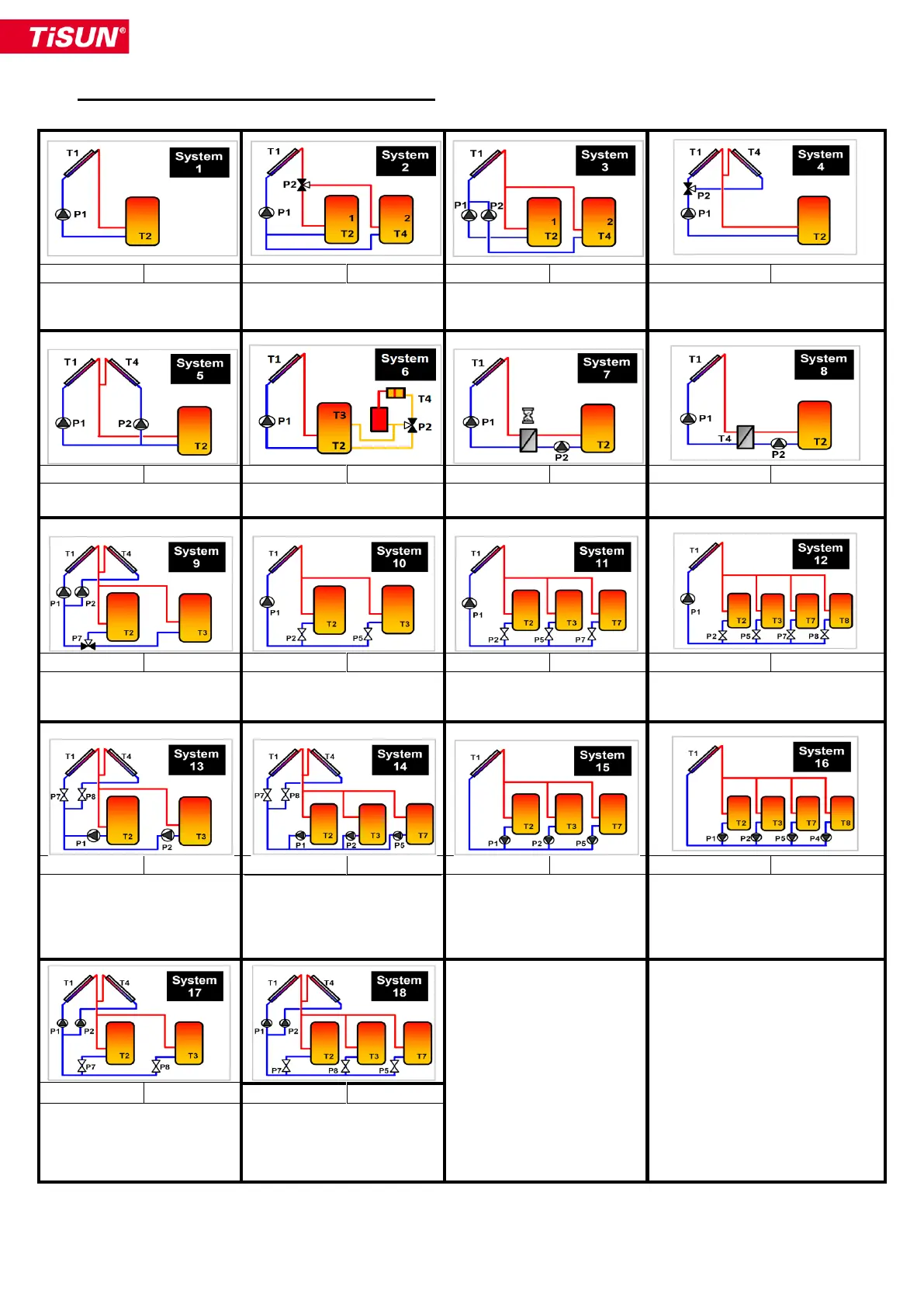

3 Multiplex standard rendszerek
1. Rendszer
Duplex
2. Rendszer
Duplex
3. Rendszer
Duplex
4. Rendszer
Duplex
P1= Dt(T1,T2)
P1= Dt(T1,T2vagyT4)
P2= Dt(T1,T4)
P1= Dt(T1,T2) P2= Dt(T1,T4)
P1= Dt(T1vagyT4,T2) P2=
Dt(T4,T2)
5. Rendszer
Duplex
6. Rendszer
Duplex
7. Rendszer
Duplex
8. Rendszer
Duplex
P1 = Dt(T1,T2) P2 =
Dt(T4,T2)
P1= Dt(T1,T2) P2= Dt(T3,T4)
P1 = Dt(T1,T2) P2 = Késés
P1
P1 = Dt(T1,T2) P2 = Dt(T4,T2)
9. Rendszer
Multiplex
10. Rendszer
Multiplex
11. Rendszer
Multiplex
12. Rendszer
Multiplex
P1= Dt(T1,T2 vagy T3)
P2= Dt(T4,T2vagyT3)
P7= Dt(T1 vagy T4,T3)
P1= Dt(T1,T2 vagy T3)
P2= Dt(T1,T2)
P5= Dt(T1,T3)
P1= Dt(T1,T2vagyT3vagyT7)
P2= Dt(T1,T2)
P5= Dt(T1,T3) P7= Dt(T1,T7)
P1= Dt(T1,T2vagyT3vagyT7vagyT8)
P2= Dt(T1,T2) P5= Dt(T1,T3)
P7= Dt(T1,T7) P8= Dt(T1,T8)
13. Rendszer
Multiplex
14. Rendszer
Multiplex
15. Rendszer
Multiplex
16. Rendszer
Multiplex
P1= Dt(T1vagyT4,T2)
P2= Dt(T1vagyT4,T3)
P7= Dt(T1,T2vagyT3)
P8= Dt(T4,T2vagyT3)
P1= Dt(T1vagyT4,T2)
P2= Dt(T1vagyT4,T3)
P5= Dt(T1vagyT4,T7)
P7= Dt (T1,T2vagyT3vagyT7)
P8= Dt(T4,T2vagyT3vagyT7)
P1= Dt(T1,T2)
P2= Dt(T1,T3)
P5= Dt(T1,T7)
P1= Dt(T1,T2) P2= Dt(T1,T3)
P5= Dt(T1,T7) P4= Dt(T1,T8)
Funkcionális blokkok:
(a kimenetek különálló
csatlakozójához)
- Sematikus
- 
- 
- Termosztát funkció
(3x-
- 
(3x-
- 

-
-
és
- Távirányító a lakótérhez
- 
- Háztartási melegvíz prioritási kör
- Nappali/éjszakai kikapcsolás
- Automatikus nyári üzemmód
- ECO mód
17. Rendszer
Multiplex
18. Rendszer
Multiplex
P1= Dt(T1,T2vagyT3)
P2= Dt(T4,T2vagyT3)
P7= Dt(T1 vagyT4,T2)
P8= Dt(T1 vagyT4,T3)
P7= Dt(T1 vagyT4,T2)
P8= Dt(T1 vagyT4,T3)
P5= Dt(T1vagyT4,T7)
P1=T1 P2=T4
