TiSUN MULTIPLEX User Manual

56

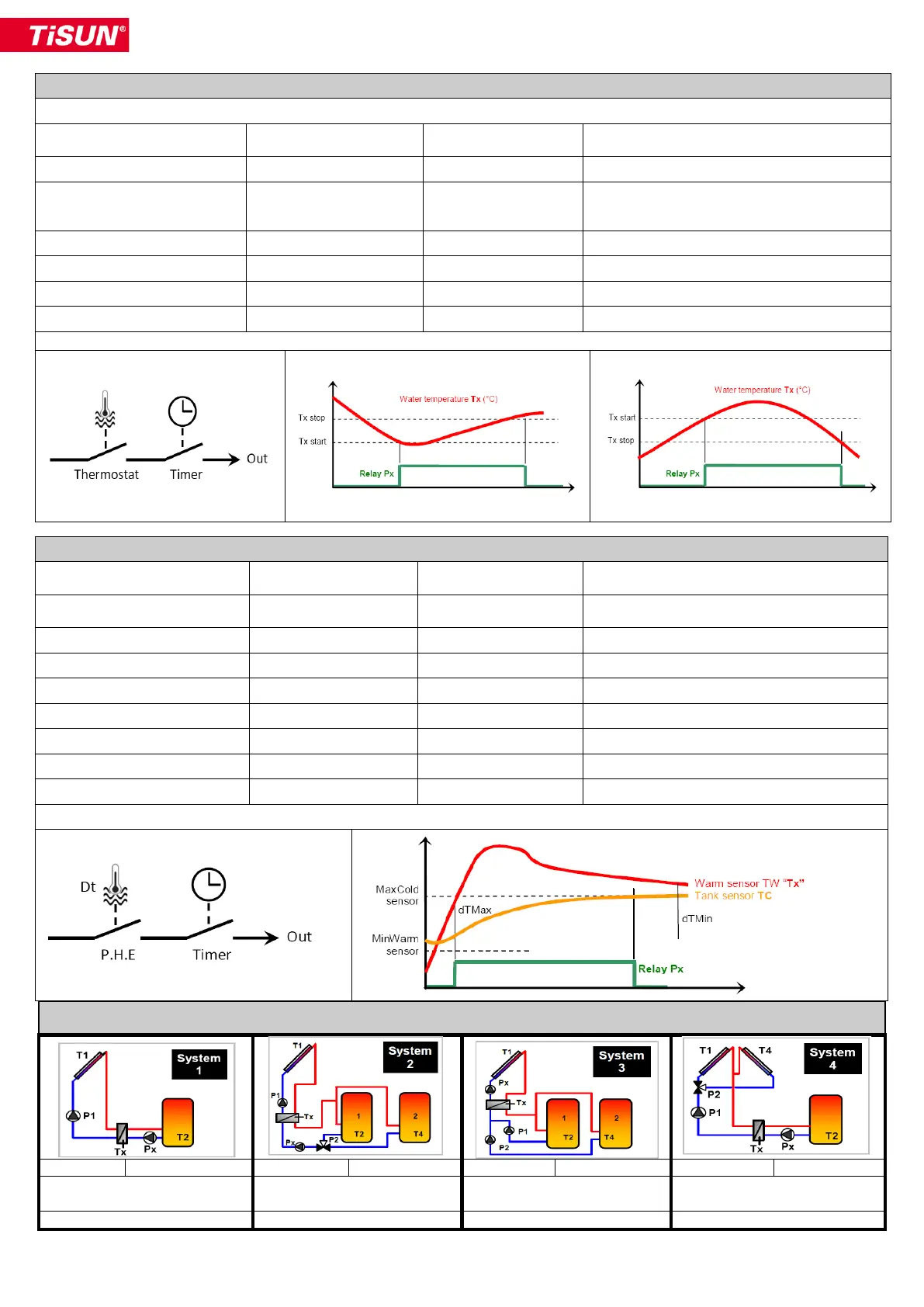

4.2 Blocco operativo - Termostato
Riscaldamento (se Start < Stop) e raffreddamento (se Start > Stop)
Impostazioni
Opzioni
Impostazione
predefinita
Note
Sensore (ON/OFF)
da T1 a T12
Selezionabile
Sensore di temperatura PT1000
Sensore OFF (solo OFF)
no, da T1 a T12
no
Funzione termostato ottimale con secondo
sensore OFF per il caricamento del serbatoio
posizionato più in basso
Start (uscita ON)
da 15 a 130° C
55° C
Temperatura di avvio
Stop (uscita OFF)
da 0 a 140° C
65° C

Timer (3x)
00.00-24.00
00.00-24.00
3 intervalli temporali regolabili (vedere timer)
Ritardo
da -900 a +900 sec.
0 sec.
ritardo in uscita prima (- sec.) e dopo (+ sec.)
4.3 Blocco operativo - Scambiato t
Impostazioni
Opzioni
Impostazione
predefinita
Note
Sensore primario (caldo)
Tx = da T1 a T12
Selezionabile
Sensore di temperatura sullo scambiatore
termico a piastre
Sensore secondario (freddo)
Sensore(i) serbatoio
Di un sistema specifico
Sensore(i) di temperatura serbatoio
dT max (avvio)
da 3 a 40° C
15° C
dT max
dT min (arresto)
da 2 a 30° C
7° C
dT min
Sensore primario min.
da 0 a 95° C
65° C
Temperatura minima per accensione
Sensore primario max
da 15 a 95° C
15° C
Temperatura max serbatoio
Timer (3x)
00.00-24.00
00.00-24.00
3 intervalli temporali regolabili (vedere timer)
Ritardo
da -900 a +900 sec.
0 sec.
ritardo in uscita prima (- sec.) e dopo (+ sec.)
Sistemi DUPLEX e MULTIPLEX con scambiatore termico a piastre principali
Sistema 1
Mutiplex
Sistema 2
Mutiplex
Sistema 3
Mutiplex
Sistema 4
Mutiplex
P1= Dt(T1,T2)
P1= Dt(T1,T2 o T4)
P2= Dt(T1,T4)
P1= Dt(Tx,T2)
P2= Dt(Tx,T4)
P1= Dt(T1 o T4,T2)
P2= Dt(T4,T2)
1 x PHE = PX = Dt(Tx,T2)
1 x PHE = PX = Dt(Tx,T2orT4)
1 x PHE=PX=Dt(T1,T2 o T4)
1 x PHE = PX = Dt(Tx,T2)
