TiSUN MULTIPLEX User Manual

28

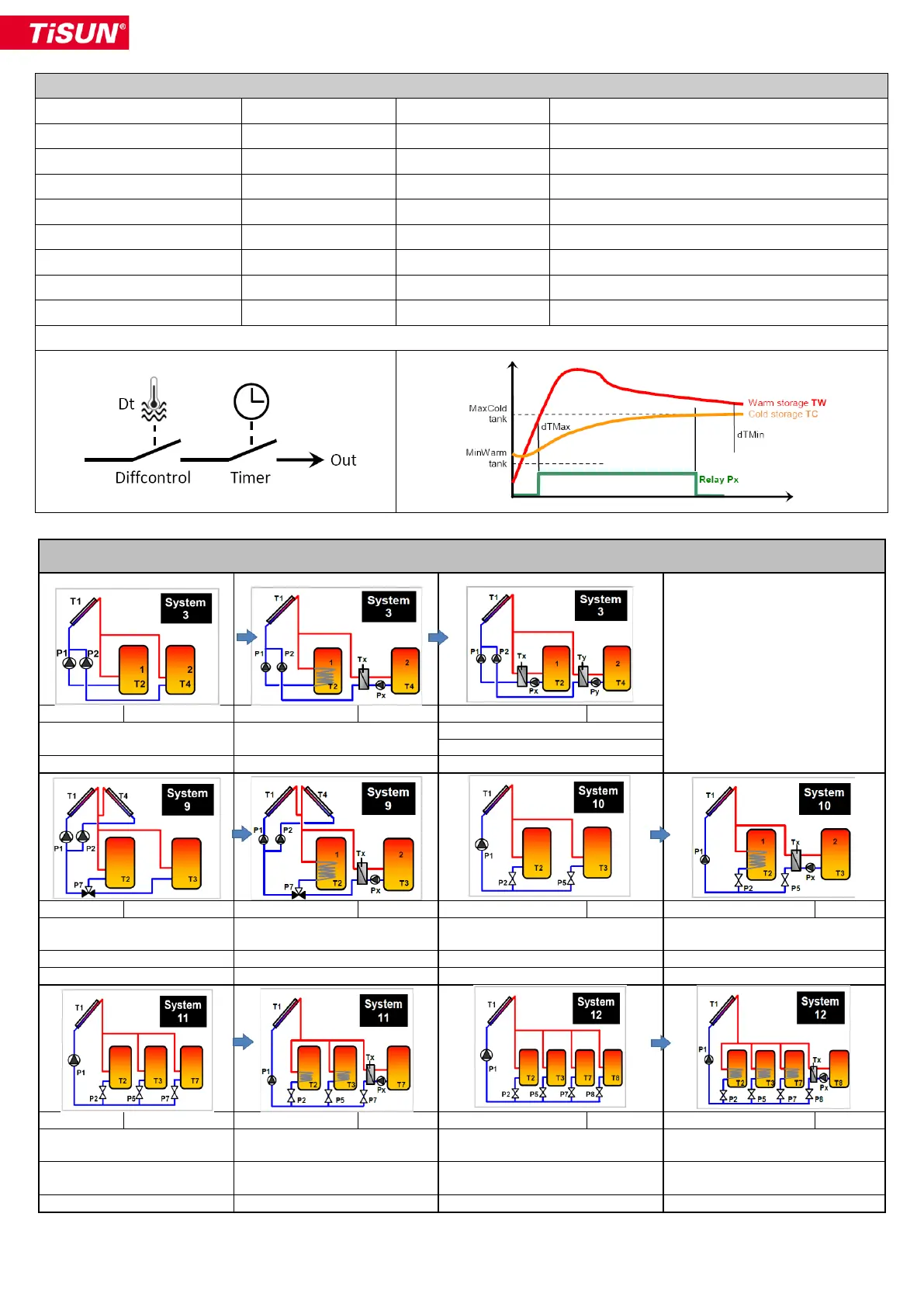

4.4 Fonction Echange differentiel utilisé pour la gestion d'échangeur à plaques individuel
Menus
Options
Réglages usine
Explications
Sonde primaire (chaud)
T1 à T12
sélectionnable
Sonde de température de la source de chauffage
Sonde secondaire (froid)
T1 à T12
sélectionnable
Sonde de température (réservoir
dT max (start)
3 à 40 °C
15 °C
dT max
dT min (stop)
2 à 30 °C
7 °C
dT min
Min. sonde primaire
0 à 95 °C
65 °C
Température min. pour la mise en route
Max. sonde secondaire
15 à 95 °C
15 °C
Température max. du réservoir
Timer (3x)
00.00-24.00
00.00-24.00
3 créneaux horaires modifiables (voir le timer)
Retard
-900 à +900sec.
0sec.
Retard de la sortie : avant(- sec.) et après(+ sec.)
Quelques exemples de Fonction Echange differentiel utilisé pour la gestion d'échangeur à plaques individuel et multiple
System 3
Duplex
System 3 (1PHE)
Multiplex
System 3 (2 PHE)
Multiplex
P1= Dt(T1,T2) P2=
Dt(T1,T4)
P1= Dt(T1,T2) P2= Dt(T1,T4)
P1= Dt(T1,T2) P2= Dt(T1,T4)
Diff 1 = Px = Dt(Tx,T2)
No PHE
Diff 1 = Px = Dt(Tx,T4)
Diff 2 = Py = Dt(Ty,T4)
System 9
Multiplex
System 9 (1PHE)
Multiplex
System 10
Multiplex
System 10 (1PHE)
Multiplex
P1= Dt(T1,T2 ou T3) P2=
Dt(T4,T2 ou T3)
P1= Dt(T1,T2 or T3) P2=
Dt(T4,T2 ou T3)
P1= Dt(T1,T2 ou T3) P2=
Dt(T1,T2)
P1= Dt(T1,T2 ou T3) P2=
Dt(T1,T2)
P7= Dt(T1 ou T4,T3)
P7= Dt(T1 ou T4,T3)
P5= Dt(T1,T3)
P5= Dt(T1,T3)
No PHE
Diff 1 = Px = Dt(Tx,T3)
No PHE
Diff 1 = Px = Dt(Tx,T3)
System 11
Multiplex
System11 (1PHE)
Multiplex
System 12
Multiplex
System12 (1PHE)
Multiplex
P1= Dt(T1,T2 ou T3 ou T7)
P2= Dt(T1,T2)
P1= Dt(T1,T2 ou T3 ou T7)
P2= Dt(T1,T2)
P1= Dt(T1,T2 ou T3 ou T7 ou T8)
P2= Dt(T1,T2)
P1= Dt(T1,T2 ou T3 ou T7 ou T8)
P2= Dt(T1,T2)
P5= Dt(T1,T3) P7= Dt(T1,T7)
P5= Dt(T1,T3) P7= Dt(T1,T7)
P5= Dt(T1,T3) P7= Dt(T1,T7) P8=
Dt(T1,T8)
P5= Dt(T1,T3) P7= Dt(T1,T7) P8=
Dt(T1,T8)
No PHE
Diff 1 = Px = Dt(Tx,T7)
No PHE
Diff 1 = Px = Dt(Tx,T8)
