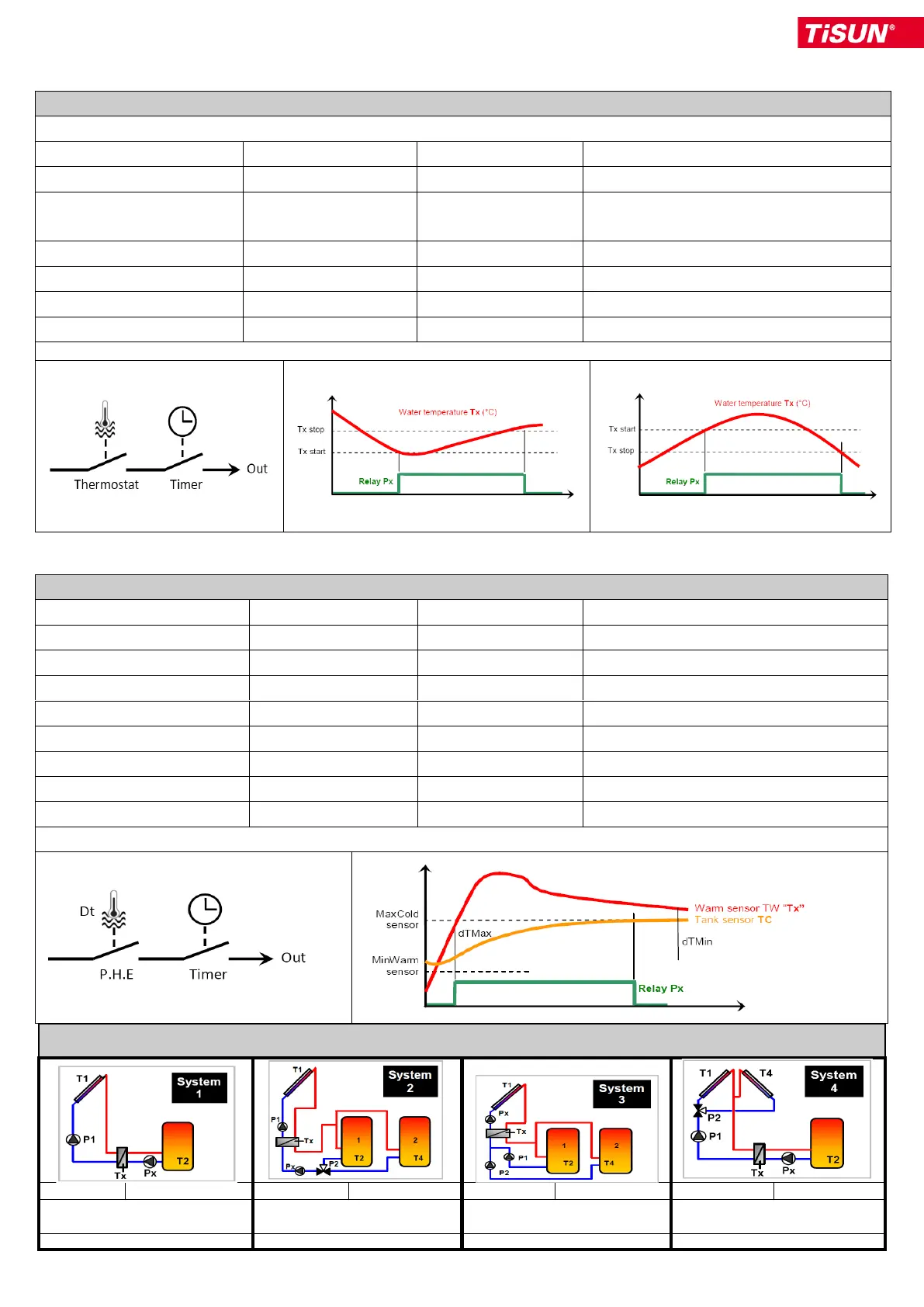

TiSUN MULTIPLEX - Funktionsblock Thermostat; Funktionsblock PHE- Plattenwärmetauscher Primär

41
4.2 
Heizen (wenn Start < Stopp) und Kühlen (wenn Start > Stopp)
Einstellungen
Optionen
Werkseinstellung
Bemerkung
Sensor (EIN/AUS)
T1 bis T12
frei wählbar
Temperatursensor Pt 1000
Aus-Sensor (nur AUS)
Nein, T1 bis T12
Nein
Optionale Thermostatfunktion mit 2. Aus-
Sensor für Speicherbeladung (niedriger
platziert)
Start (Ausgang EIN)
15 bis 130 °C
55 °C
Einschalttemperatur
Stopp (Ausgang AUS)
0 bis 140 °C
65 °C
Ausschalttemperatur
Timer (3-fach)
00:00  24:00 Uhr
00:00  24:00 Uhr
3 Zeitfenster einstellbar (siehe Timer)
Verzögerung
-900 bis +900 s
0 s
vor (- s) und nach (+ s) Ausgangsverzögerung
4.3 
Einstellungen
Optionen
Werkseinstellung
Bemerkung
Sensor primär (warm)
Tx = T1 bis T12
frei wählbar
Temperatursensor am Plattenwärmetauscher
Sensor sekundär (kalt)
Speichersensor(en)
Systemspezifisch
Temperatursensor(en) Speicher
dt max (Start)
3 bis 40 °C
15 °C
dt max
dt min (Stopp)
2 bis 30 °C
7 °C
dt min
min. Sensor primär
0 bis 95 °C
65 °C
Mindesttemperatur für EIN
max. Sensor sekundär
15 bis 95 °C
15 °C
Maximaltemperatur Speicher
Timer (3-fach)
00:00  24.00 Uhr
00:00  24.00 Uhr
3 Zeitfenster einstellbar (siehe Timer)
Verzögerung
-900 bis +900 s
0 s
vor (- s) und nach (+ s) Ausgangsverzögerung
DUPLEX und MULTIPLEX Systeme mit Hauptplattenwärmetauscherfunktion
System 1
Multiplex
System 2
Multiplex
System 3
Multiplex
System 4
Multiplex
P1 = dt (T1, T2)
P1 = dt (T1, T2 oder T4)
P2 = dt (T1, T4)
P1 = dt (Tx, T2)
P2 = dt (Tx, T4)
P1 = dt (T1 oder T4, T2)
P2 = dt (T4, T2)
1 x PHE = PX = dt (Tx, T2)
1 x PHE = PX = dt (Tx, T2 oder T4)
1 x PHE = PX = dt (T1, T2 oder T4)
1 x PHE = PX = dt (Tx, T2)
