TiSUN MULTIPLEX User Manual

58

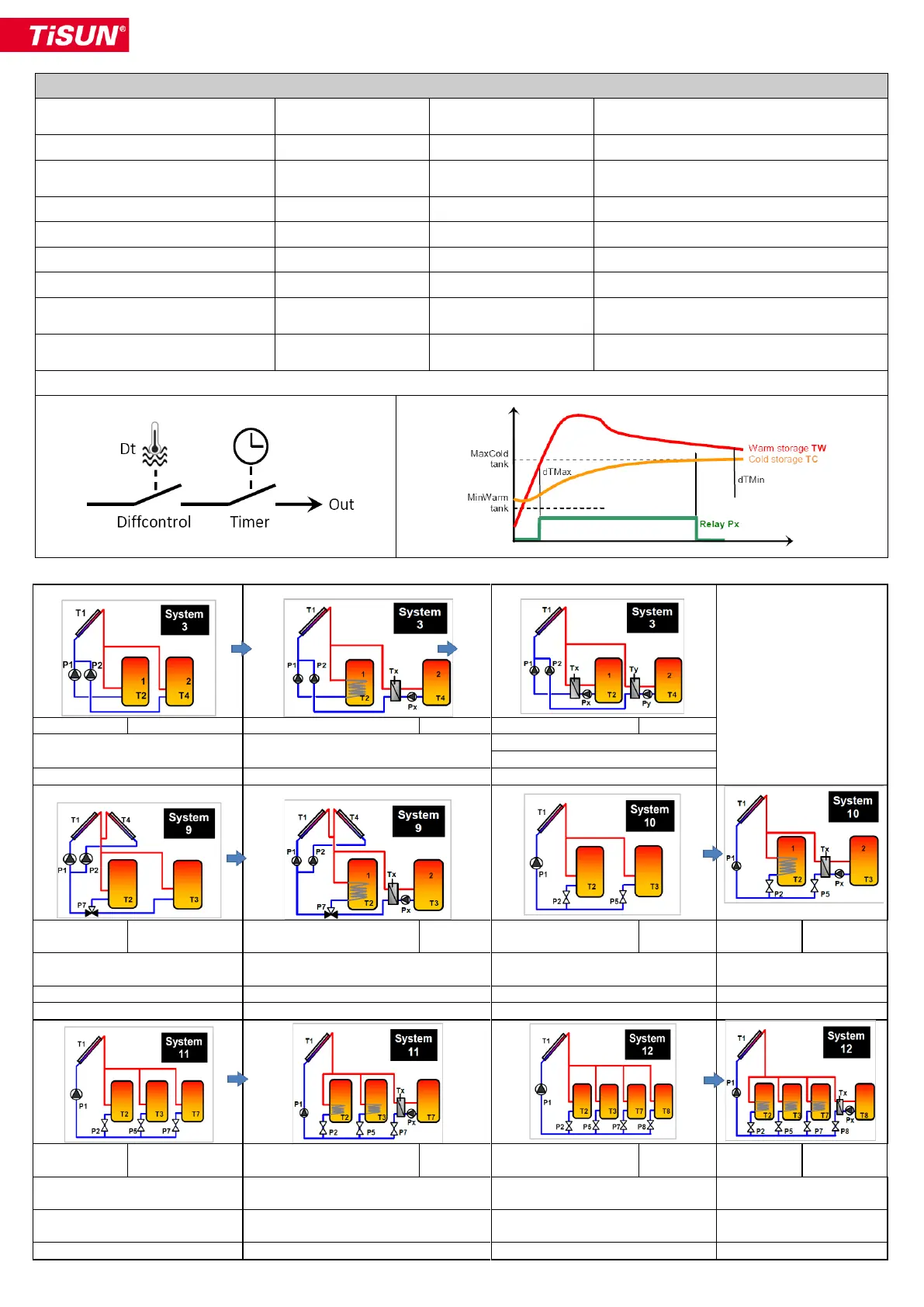

4.4 Blocco operativo  Unità di controllo differenza
Impostazioni
Opzioni
Impostazione
predefinita
Note
Sensore primario (caldo)
da T1 a T12
Selezionabile
Sensore di temperatura fonte di calore
Sensore secondario (freddo)
da T1 a T12
Selezionabile
Sensore di temperatura (serbatoio,
ecc.)
dT max (avvio)
da 3 a 40° C
15° C
dT max
dT min (arresto)
da 2 a 30° C
7° C
dT min
Sensore primario min.
da 0 a 95° C
65° C
Temperatura minima per accensione
Sensore primario max
da 15 a 95° C
15° C
Temperatura max serbatoio
Timer (3x)
00.00-24.00
00.00-24.00
3 intervalli temporali regolabili (vedere
timer)
Ritardo
da -900 a +900
sec.
0 sec.
ritardo in uscita prima (- sec.) e dopo (+
sec.)
Sistema 3
Duplex
Sistema 3 (1PHE)
Multiplex
Sistema 3 (2 PHE)
Multiplex
P1= Dt(T1,T2) P2= Dt(T1,T4)
P1= Dt(T1,T2) P2= Dt(T1,T4)
P1= Dt(T1,T2) P2= Dt(T1,T4)
Diff 1 = Px = Dt(Tx,T2)
Nessun PHE
Diff 1 = Px = Dt(Tx,T4)
Diff 2 = Py = Dt(Ty,T4)
Sistema 9
Multiplex
Sistema 9 (1PHE)
Multiplex
Sistema 10
Multiplex
Sistema 10
(1PHE)
Multiplex
P1= Dt(T1,T2 o T3) P2=
Dt(T4,T2oT3)
P1= Dt(T1,T2 o T3) P2=
Dt(T4,T2oT3)
P1= Dt(T1,T2 o T3) P2=
Dt(T1,T2)
P1= Dt(T1,T2 o T3) P2=
Dt(T1,T2)
P7= Dt(T1 o T4,T3)
P7= Dt(T1 o T4,T3)
P5= Dt(T1,T3)
P5= Dt(T1,T3)
Nessun PHE
Diff 1 = Px = Dt(Tx,T3)
Nessun PHE
Diff 1 = Px = Dt(Tx,T3)
Sistema 11
Multiplex
Sistema 11 (1PHE)
Multiplex
Sistema 12
Multiplex
Sistema 12
(1PHE)
Multiplex
P1= Dt(T1,T2 o T3 o T7) P2=
Dt(T1,T2)
P1= Dt(T1,T2 o T3 o T7) P2=
Dt(T1,T2)
P1= Dt(T1,T2 o T3 o T7 o T8)
P2= Dt(T1,T2)
P1= Dt(T1,T2 o T3 o T7 o
T8) P2= Dt(T1,T2)
P5= Dt(T1,T3) P7= Dt(T1,T7)
P5= Dt(T1,T3) P7= Dt(T1,T7)
P5= Dt(T1,T3) P7= Dt(T1,T7) P8=
Dt(T1,T8)
P5= Dt(T1,T3) P7=
Dt(T1,T7) P8= Dt(T1,T8)
Nessun PHE
Diff 1 = Px = Dt(Tx,T7)
Nessun PHE
Diff 1 = Px = Dt(Tx,T8)
