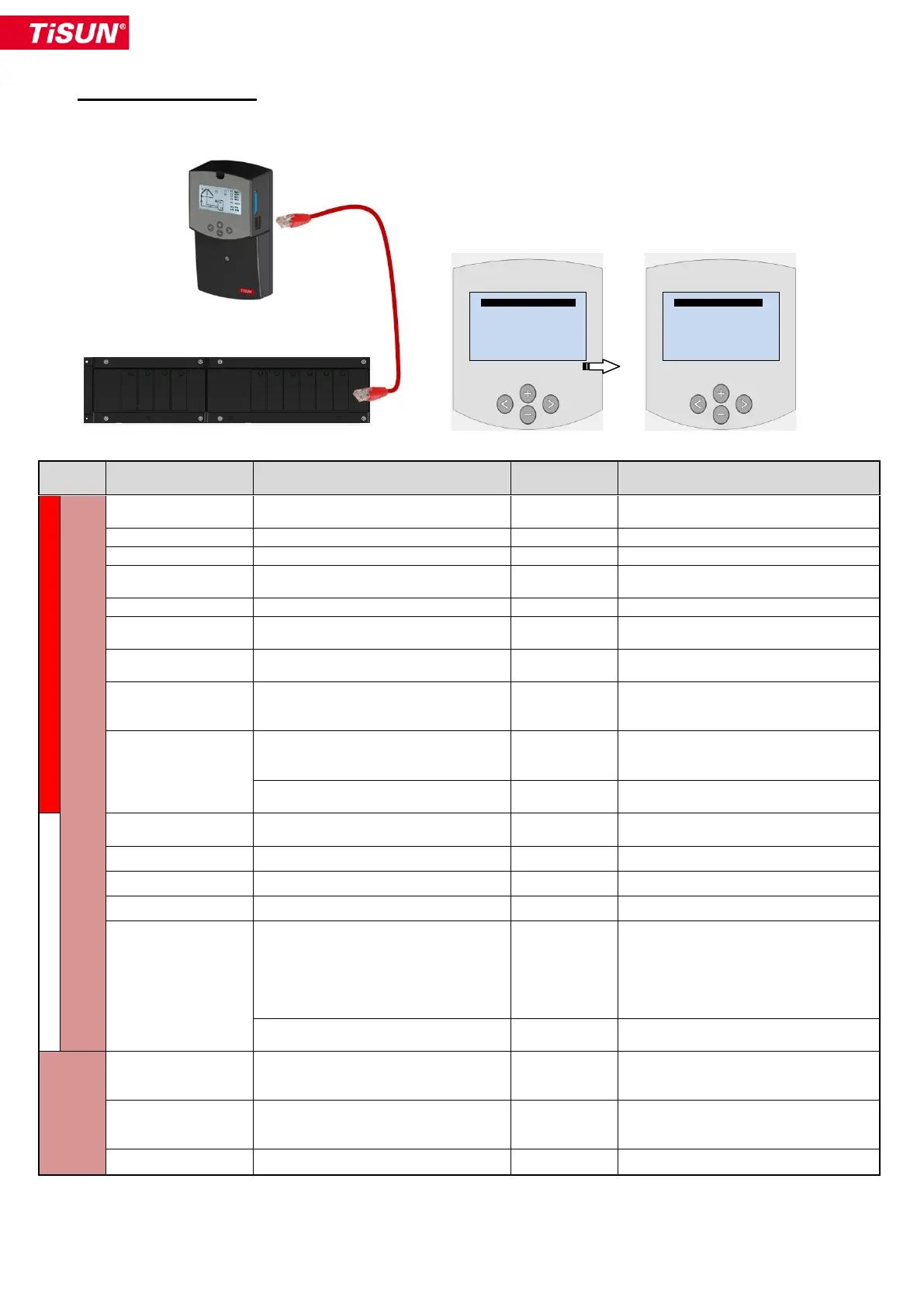

2 Multiplex Menü
(Dieses Menü steht nur zur Verfügung, wenn das Erweiterungsmodul MULTIPLEX am DUPLEX Regler angeschlossen ist)
Position
Parameter
Optionen
Werks-
einstellung
System
DUPLEX Menü Einstellungen
MULTIPLEX Menü Einstellungen
Maximaltemperatur
Speicher 1/2
15  95 °C
65°C
Alle Systeme
dt max Speicher 1/2
4  40 °C
15°C
Alle Systeme
dt min Speicher 1/2
2  35 °C
7°C
Alle Systeme
Min Drehzahl P.
(TRIAC)
30-100%
60°C
P1, P2, P4, P5 (mit Drehzahlregelung)
dT FS
5  50 °C
35°C
P1, P2, P4, P5 (mit Drehzahlregelung)
Minimaltemperatur
Kollektor
1  99 °C
25°C
Alle Systeme
Maximaltemperatur
Kollektor
110 – 150 °C
120°C
Hitzeschutz (Systemschutz)
GDS 1
RPS 0  4 oder 0  6 oder 0  10 bar
VFS 1  12, 2  40, 5  100, 10  200,
20  400 l/min
Nicht
angeschlossen
Grundfoss Durchflusssensor (VFS) oder
Drucksensor (RPS)
GDS 2
RPS 0  4 oder 0  6 oder 0  10 bar
VFS 1  12, 2  40, 5  100, 10  200,
20  400 l/min
Nicht
angeschlossen
Grundfoss Durchflusssensor (VFS) oder
Drucksensor (RPS)
T1 bis T5 und T7 bis 12
Nicht
angeschlossen
Optionaler Temperatursensor Pt 1000
für Energieberechnung
Maximaltemperatur
Speicher 3/4
15  95 °C
65°C
3/4-Speichersystem
dt max Speicher 3/4
4  40 °C
15°C
3/4-Speichersystem
dt min Speicher 3/4
2  35 °C
7°C
3/4-Speichersystem
Heizkreis 1/2
Ja / Nein
Nein
Heizkreis 1/2
GDS 3/4
RPS 0  4 oder 0  6 oder 0  10 bar
VFS 1  12, 2  40, 5  100, 10  200,
20  400 l/min
VFS Energieberechnung, siehe


Nicht
angeschlossen
Grundfoss Durchflusssensor (VFS) oder
Drucksensor (RPS)
Temperatursensor 2
T1 bis T5 und T7 bis 12
Nicht
angeschlossen
Optionaler Temperatursensor Pt 1000
für Energieberechnung
Multiplex Menü
Ausgang
Relais 2 bis 8
Schema/Aus/Thermostat/
Differenzregelung/Platten-
wärmetauscher/Timer
Aus
Schema oder Funktionsblöcke
Relais 9
Schema/Aus/Thermostat/
Differenzregelung/Platten-
wärmetauscher/Timer
Aus
Schema oder Funktionsblöcke
(potenzialfrei)
Relais 10
Schema/Aus/Thermostat/
Aus
Schema oder Funktionsblock
 Multiplex Ausgang
P2
P3
Relais 4
Relais 5
Relais 6
Relais 7
 Information -
Service
Einstellungen
Betrieb
Betriebsstunden
Temperaturen
Multiplex Ausgang
Neues Untermenü:
ng
Neue Funktionen im Untermenü
Einstellungen
Siehe Abschnitt 4
Funktionsblöcke
