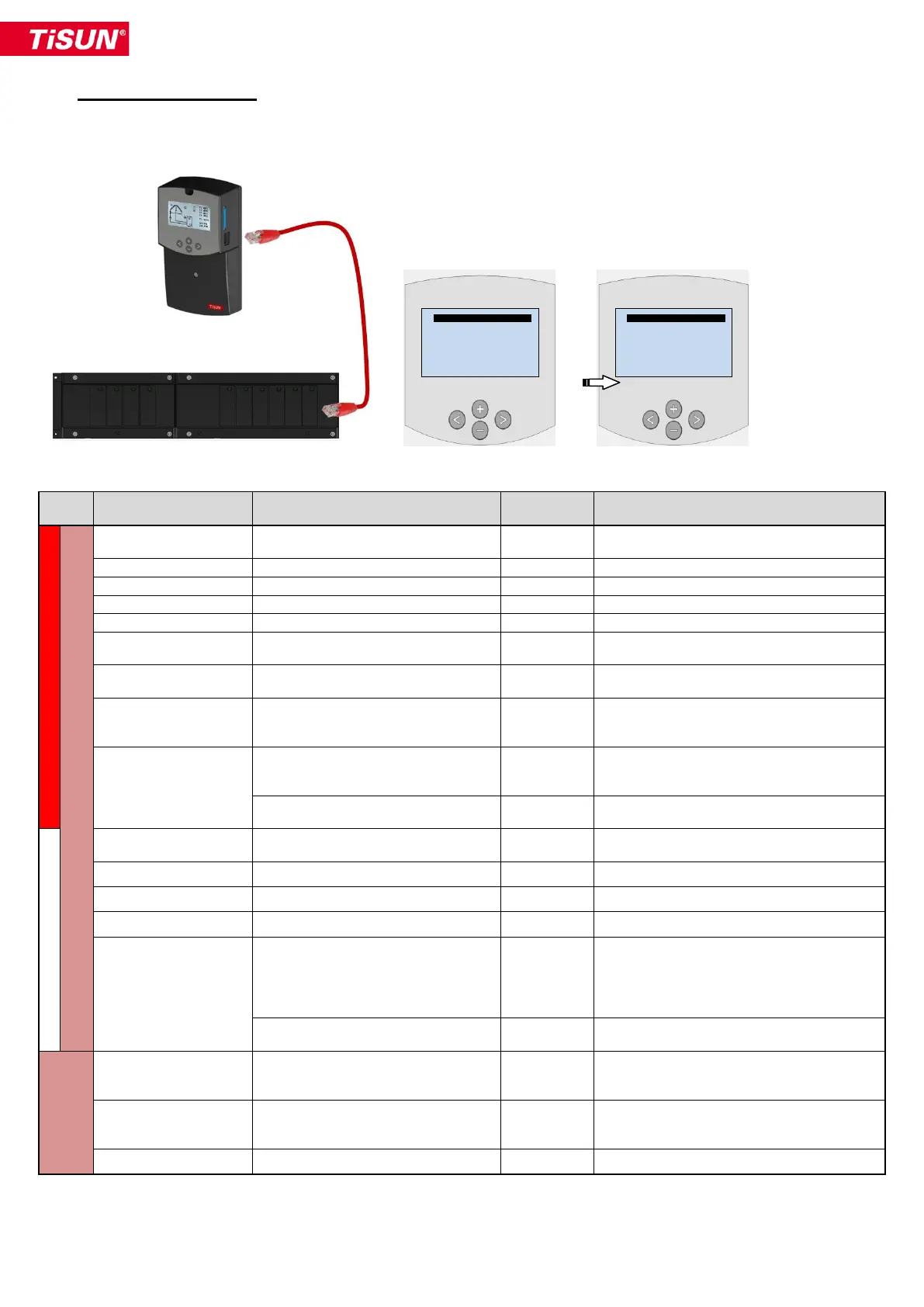

2 Multiplex Menu
(Deze uitbreidingen van de menu's zijn alleen beschikbaar als de uitbreidingsmodule MULTIPLEX aangesloten is op de DUPLEX-
regelaar)
Waar
Parameters
Mogelijkheid
Fabrieksins
tellingen
Met
DUPLEX-instellingenmenu
MULTIPLEX-instellingenmenu
Maximum temperatuur
tank 1/2
15-95 °C
65 °C
Alle systemen
dTMax. tank 1/2
4-40 °C
15 °C
Alle systemen
dTMin. tank1/2
2-35 °C
7 °C
Alle systemen
Min snelheid P. (Triac)
30-100%
60 °C
P1, P2, P4, P5 (indien snelheidsgestuurd)
dT VS
5-50 °C
35 °C
P1, P2, P4, P5 (indien snelheidsgestuurd)
Min.
collectortemperatuur
1 - 99 °C
25 °C
Alle systemen
Max.
collectortemperatuur
110 – 150 °C
120 °C
Warmtebescherming (systeembescherming)
GDS 1
RPS 0-4 of 0-6 of 0-10 bar
VFS 1-12, 2-40, 5-100, 10-200, 20-
400 l/min.
Niet
aangesloten
Grundfoss debietsensor (VFS) of druksensor
(RPS)
GDS 2
RPS 0-4 of 0-6 of 0-10 bar
VFS 1-12, 2-40, 5-100, 10-200, 20-
400 l/min.
Niet
aangesloten
Grundfoss debietsensor (VFS) of druksensor
(RPS)
T1 tot T5 en T7 tot 12
Niet
aangesloten
Optionele PT1000 temperatuursensor voor
energieberekening
Maximum temperatuur
tank 3/4
15-95 °C
65 °C
3/4 tanksysteem
dTMax. tank 3/4
4-40 °C
15 °C
3/4 tanksysteem
dTMin. tank3/4
2-35 °C
7 °C
3/4 tanksysteem
Verwarmingscircuit 1/2
Ja/Nee
Nee
Verwarmingscircuit 1/2
GDS 3/4
RPS 0-4 of 0-6 of 0-10 bar
VFS 1-12, 2-40, 5-100, 10-200, 20-
400 l/min.
VFS energieberekening zie DUPLEX-
handleiding hoofdstuk '1.16.2 GDS2'
Niet
aangesloten
Grundfoss debietsensor (VFS) of druksensor
(RPS)
Temp. Sensor 2
T1 tot T5 en T7 tot 12
Niet
aangesloten
Optionele PT1000 temperatuursensor voor
energieberekening
Multiplex-
productiemenu
Relais 2 tot 8
Schematisch/uit/thermostaat/
verschilcontrole-eenheid/plaat
warmtewisselaar/timer
Uit
Schematische of functieblokken
Relais 9
Schematisch/uit/thermostaat/
verschilcontrole-eenheid/plaat
warmtewisselaar/timer
Uit
Schematische of functieblokken
(spanningsvrij)
Relais 10
schema/uit/thermostaat/
Uit
Schematisch of functieblok
 Multiplex Out -
 P2
P3
Relay 4
Relay 5
Relay 6
Relay 7
 Informations -
Services
Settings
Operation
Operation h
Temperatures
 Multiplex Out
Nieuw submenu:
Uit
Zie deel 4
Functieblokken
