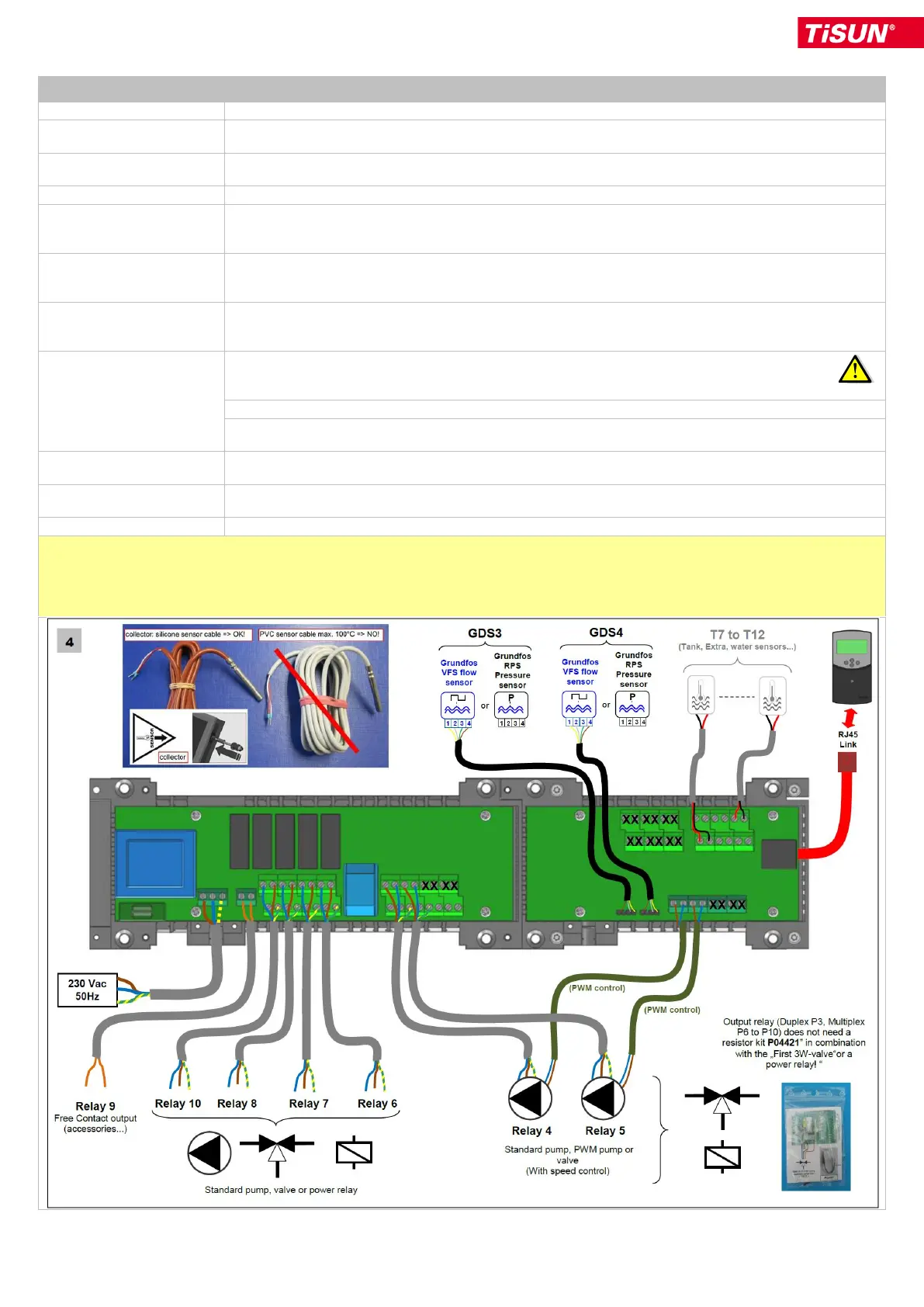

1.3 Anschlüsse
Eingang T1
Sensor für Kollektor
Eingänge T2, T3, T4, T7
bis T12
Sensor für Speicher, Kollektor oder Zusatzfunktionen
Eingang T5
Sensor für Kollektor Rücklauf (theoretische Wärmemengenzählung), Speicher, Kollektor oder
Zusatzfunktionen
Eingang T6
Impuls-Durchflusszähler (Wärmemengenzähler), Impuls 5 V DC
Eingang VFS (Duplex)
VFS-Durchfluss- und Temperatursensor zur Berechnung der Leistung und Energie (elektronischer
Wärmemengenzähler), Eingangsspannung 5 V DC, Ausgangsspannung Durchfluss 0,5 bis 3,5 V DC,
Ausgangsspannung Temperatur 0,5 bis 3,5 V DC, Durchfluss-Messbereich 1 bis 200 l/min
Eingang VFS (Multiplex)
2 Eingänge für VFS-Durchfluss- und Temperatursensor zur Systemkontrolle (nicht zur Berechnung der
Leistung und Energie), Eingangsspannung 5 V DC, Ausgangsspannung Durchfluss 0,5 bis 3,5 V DC,
Ausgangsspannung Temperatur 0,5 bis 3,5 V DC, Durchfluss-Messbereich 1 bis 200 l/min
Eingang RPS
2 Eingänge für RPS-Druck- und Temperatursensor (Systemkontrolle), Eingangsspannung 5 V DC,
Ausgangsspannung Druck 0,5 bis 3,5 V DC, Ausgangsspannung Temperatur 0,5 bis 3,5 V DC, Druck-
Messbereich 0 bis 10 bar
Ausgänge P1, P2, P4 und
P5
TRIAC-Ausgang 230V / max. 1A, für Solar- und Heizungspumpen, mit Drehzahlregelung
(Phasenanschnittsteuerung)
Min. 2 W Leistung auf TRIAC zu Schalter, wenn ein Leistungsrelais oder Ähnliches verwendet wird
PWM-Signal 4  15 V / 100  4000 Hz, zur Steuerung und Drehzahlregelung von Hocheffizienzpumpen
Bemerkung: In Verbindung mit dem Widerstandskit ist an diesen Ausgängen auch ein Ventilanschluss
möglich
Ausgänge P3, P6, P7, P8,
P10
Relaisausgang 230 V / max 2 A für Solar- und Heizungspumpe oder Ventil
Ausgang P9
Potenzialfreier Relaisausgang 230 V / max. 2 A, für Solar- und Heizungspumpe, Ventil oder
potenzialfreie Anforderungen
Anschluss RJ45
Digitalschnittstelle Duplex  Multiplex
* Achtung:
Um spätere Änderungen der Installation zu vermeiden, ist es nach 4 Stunden nicht mehr möglich, die Installationsparameter (Systeme
und extra Funktionen) nach Anschluss des Reglers ans Stromnetz zu ändern. Vor dem Ändern dieser Parameter muss der Solarregler
vom Netz genommen und wieder angeschlossen werden. Dabei werden keine Einstellungen gelöscht. Alle anderen Parameter kann
man nach 4 Stunden ändern um das System zu optimieren.
