25

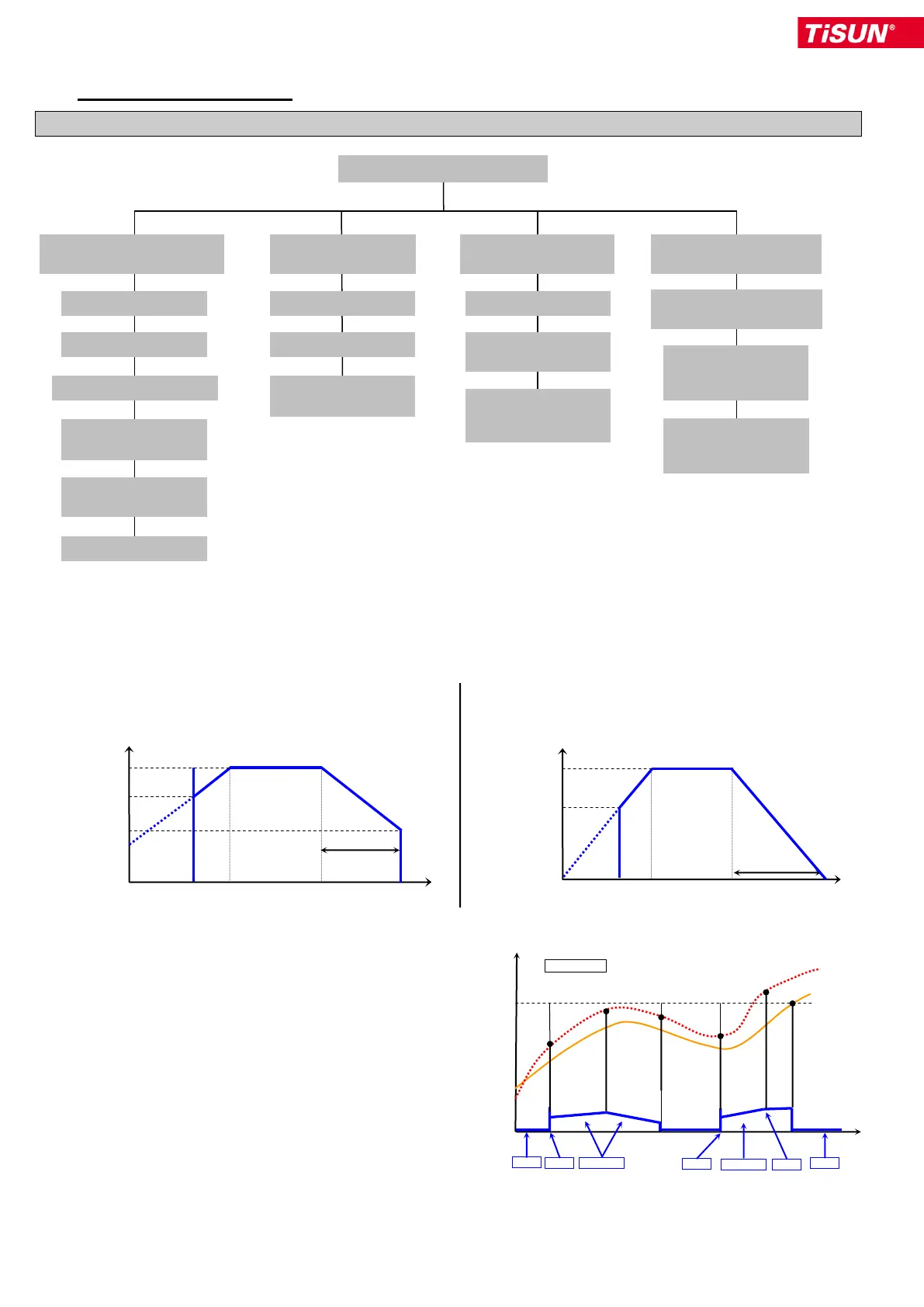

4 Blocs de Fonction
* Explication de la gestion du régimes de fonctionnement des circulateurs standard et à haut rendement énergétique
n fonction de la différence de
La variation de vitesse des circulateur sera différentes suivant le type de
circualteur utilisé, par angle de phase dans le cas de circulateur standard et par signal PWM dans le cas de circulateur à haut
rendement énergétique.
Variation de vitesse par angle de phase Variation de vitesse par signal PWM
* Notes :
La régulation de vitesse sera de type électronique
les compatibilités suivantes avant toute modification:
- Si vos circulateurs sont compatible avec ce type de
régulation.
- La vitesse minimale acceptable par votre circulateur.
- La manette de sélection de vitesse sur votre circulateur doit
être sur la position maxi.
Contrôle de la vitesse
P2, P4, P5
PhAC SC = ON
(Circulateur standard)
PWM SC = ON
(Circulateur à haut
rendement énergétique)
Sorties
P2, P3, P4, P5, P6, P7, P8, P9
Fonction de
contrôle diff.
Circuit de chauffage 1
P4, P6, P10
Circuit de chauffage 2
P5, P7, P8
P3 Chauffe
additionnelle
(reservoir E.C.S)
P9 Chauffe
additionnelle
(reservoir chuffage)
