TiSUN MULTIPLEX User Manual

62

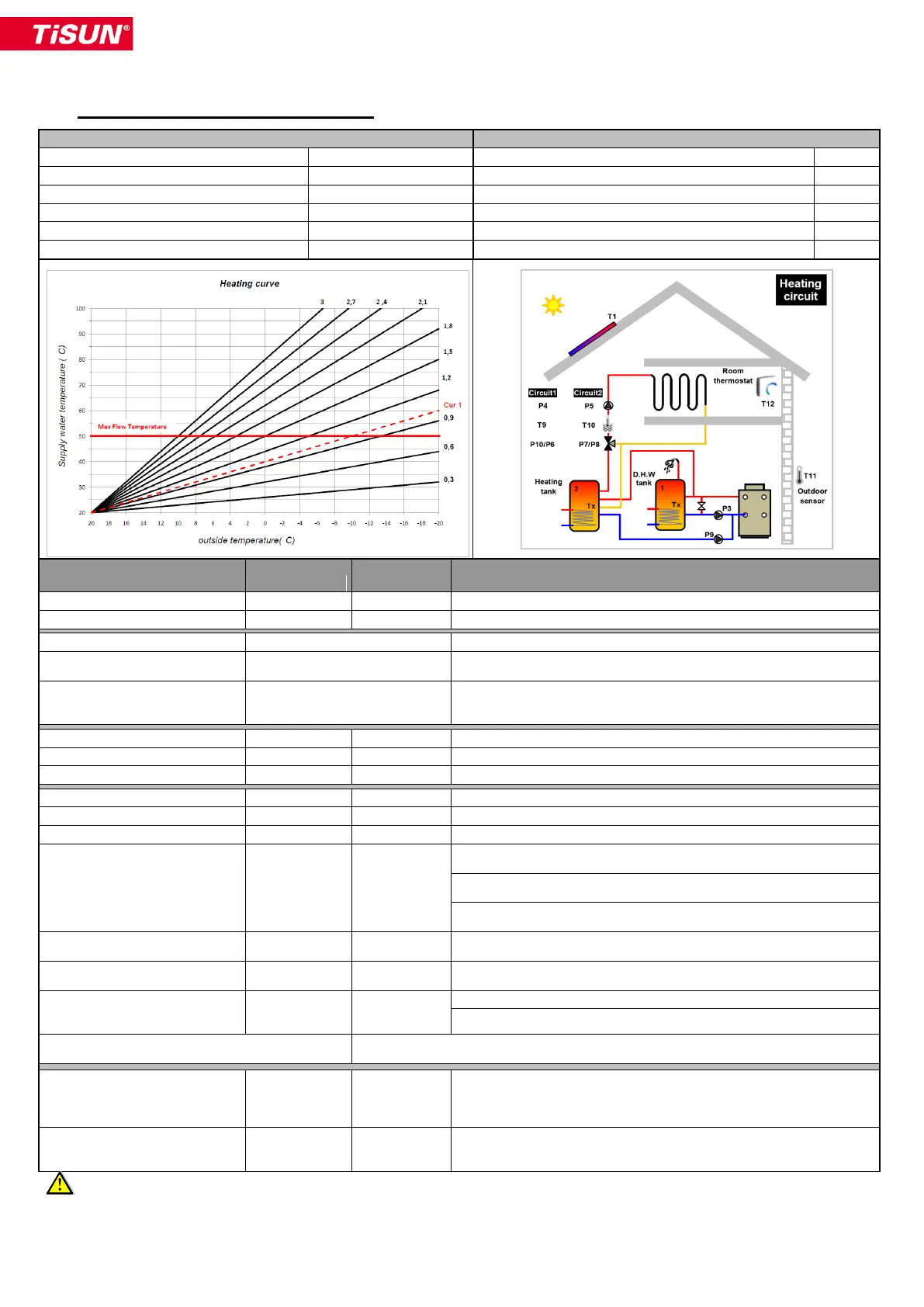

6 CIRCUITO TERMICO 1 / 2
CIRCUITO TERMICO 1 (Sistemi con 1-18)
CIRCUITO TERMICO 2 (Sistemi con 1-8)
Pompa di ricircolo
P4
Pompa di ricircolo
P5
Valvola di miscelazione +
P10
Valvola di miscelazione +
P7
Valvola di miscelazione -
P6
Valvola di miscelazione -
P8
Temperatura flusso acqua
T9
Temperatura flusso acqua
T10
Temperatura esterna
T11
Temperatura esterna
T11
Termostato interno
T12
Termostato interno
T12
Parametri
Possibilità
Impostazione
predefinita
Osservazioni
Attivo
Sì/No
No
Per attivare la funzione
Curva di riscaldamento
da 0,3 a 3
1
Temperatura acqua di mandata
Temperatura esterna
_ _ ° C
Solo visualizzazione del valore
Temperature flusso acqua
_ _ (_ _ )° C
Solo visualizzazione dei valori. Il valore tra parentesi "(_ _)" corrisponde al
valore calcolato.
Termostato interno per la
regolazione della temperatura di
mandata (circuito termico)
da -5K a +5K
Solo visualizzazione del valore. La regolazione deve essere effettuata sul
termostato interno.
Avvio correzione diurna
00:00 - 24:00
9H00
Avvio periodo diurno
Arresto correzione diurna
00:00 - 24:00
16H00
Arresto periodo diurno
Correzione diurna
da 0 a -20K
-5K
Riduzione della temperatura durante il giorno
Avvio correzione notturna
00:00 - 24:00
23H00
Avvio periodo notturno
Arresto correzione notturna
00:00 - 24:00
06H00
Arresto periodo notturno
Correzione notturna
da 0 a -20K
-5K
Riduzione della temperatura durante la notte
Funzionamento estivo
ON/10 - 25/OFF
22
da 10 a 25 = arresto automatico nella stagione estiva quando la
temperatura esterna supera questo livello per oltre 8 ore.
ON = "Funzionamento disattivato". Ciò significa che il circuito termico non è
attivo.
OFF = "Funzionamento attivo". Ciò significa che la funzione di arresto
estivo non si attiva, a prescindere dalla temperatura.
Durata ciclo valvola di
miscelazione
60 - 120s
120s
Durata del ciclo completo (aperta/chiusa)
Temperatura flusso max;
temperatura di mandata max
20 - 95
50
Soglia massima per l'acqua iniettata nel circuito termico
Priorità:
acqua calda a uso domestico
(serbatoio 1)
ON/OFF
OFF
OFF = > P3 e la pompa di calore aggiuntiva lavorano separatamente
ON => la pompa di calore aggiuntiva si arresta su richiesta del D.H.W..
Serbatoio acqua calda a uso domestico:
Pompa riscaldatore aggiuntivo
P3 (può essere impostato manualmente sotto forma di blocco operativo termostato)
Modalità ECO
Sì/No
no
Se sì, il serbatoio sarà caricato con il riscaldatore aggiuntivo in base alla
richiesta termica del circuito.
Il serbatoio sarà caricato a +10° C rispetto a
richiesta dalla curva
Serbatoio di riscaldamento
superficie: Pompa di calore
aggiuntiva
OFF  da P2 a
P9
OFF
Pompa utilizzata per il riscaldatore aggiuntivo
Prima di tutto, per acced al sottomenu circuito di riscaldamento, andare al menu-Impostazione ‖ e lo trovo più in
basso.
Nota importante: quando il circuito di riscaldamento 1 / 2 è impostato da yes a no, il controller deve essere
impostato su "Auto => OFF => Auto" nel menu Operazione per aggiornare le uscite circuito di riscaldamento.
