TiSUN MULTIPLEX User Manual

71

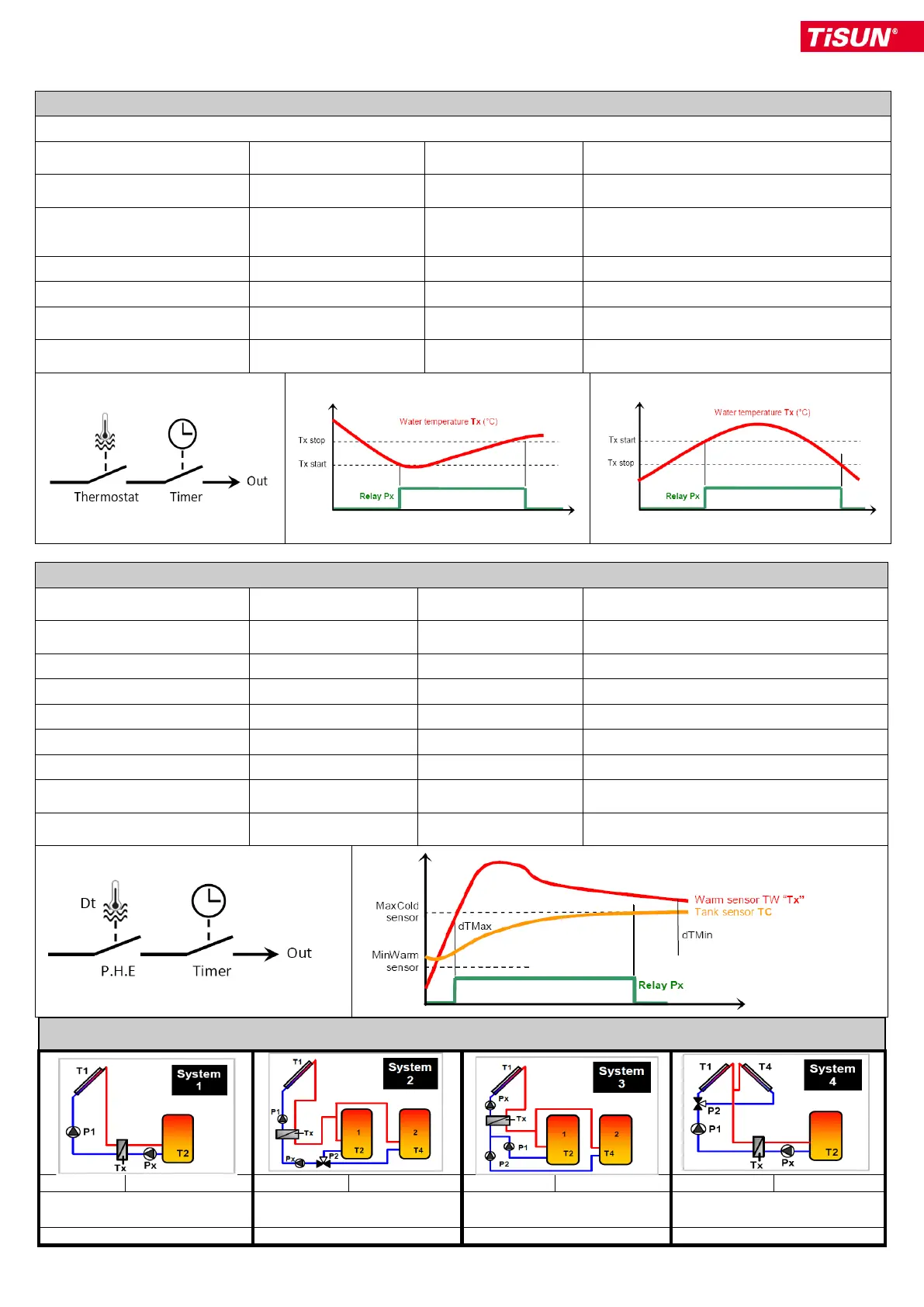

4.2 Bloque funcional del "termostato"
Calefacción (si Inicio < Parada) y enfriamiento (si Inicio > Parada)
Configuración
Opciones
Configuración de
fábrica
Nota
Sensor
(Activado/Desactivado)
T1 a T12
Seleccionable
Sensor de temperatura PT1000
Sensor de desactivación
(sólo Desactivado)
no, T1 a T12
no
Función del termostato óptima con 2
º
sensor
de desactivación para cargar el tanque
(colocado más abajo)
Inicio (salida Activada)
15 a 130 °C
55 °C
Temperatura de inicio
Parada (salida Desactivada)
0 a 140 °C
65 °C
Temperatura de parada
Temporizador (3x)
00.00-24.00
00.00-24.00
3 intervalos de tiempo ajustables (véase
Temporizador)
Retardo
-900 a +900 seg.
0 seg.
antes(- seg.) y después (+ seg.) del retardo de
salida
4.3 Bloque funcional del intercambiador primario de calor de placa "PHE"
Configuración
Opciones
Configuración de
fábrica
Nota
Sensor primario (caliente)
Tx = T1 a T12
Seleccionable
Sensor de temperatura en el intercambiador
de calor de placa
Sensor secundario (frío)
Sensor(es) de tanques
del sistema específico
Sensor(es) de temperatura de tanques
dT máx. (inicio)
3 a 40 °C
15 °C
dT máx.
dT mín. (parada)
2 a 30 °C
7 °C
dT mín.
Sensor primario mín.
0 a 95 °C
65 °C
Temperatura mínima para ON (Activado)
Sensor secundario máx.
15 a 95 °C
15 °C
Temperatura máxima del tanque
Temporizador (3x)
00.00-24.00
00.00-24.00
3 intervalos de tiempo ajustables (véase
Temporizador)
Retardo
-900 a +900 seg.
0 seg.
antes(- seg.) y después (+ seg.) del retardo de
salida
Sistemas DÚPLEX y MULTIPLEX con función de intercambiador de calor de placa principal
Sistema 1
Multiplex
Sistema 2
Multiplex
Sistema 3
Multiplex
Sistema 4
Multiplex
P1= Dt(T1,T2)
P1= Dt(T1,T2 ó T4)
P2= Dt(T1,T4)
P1= Dt(Tx,T2)
P2= Dt(Tx,T4)
P1= Dt(T1 ó T4,T2)
P2= Dt(T4,T2)
1 x PHE = PX = Dt(Tx,T2)
1 x PHE = PX = Dt(Tx,T2 ó T4)
1 x PHE=PX=Dt(T1,T2 ó T4)
1 x PHE = PX = Dt(Tx,T2)
