TiSUN MULTIPLEX User Manual

72

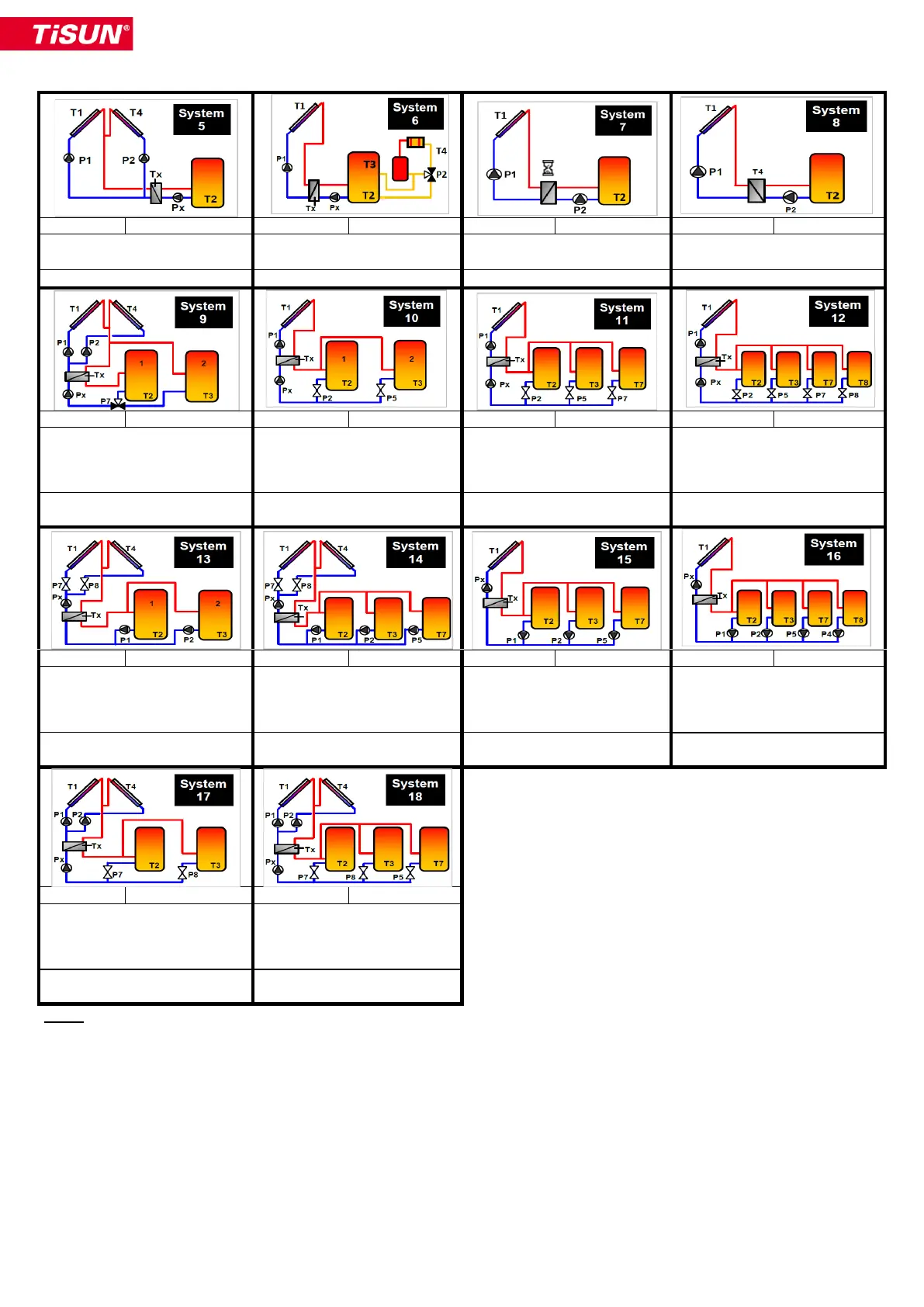

Sistema 5
Multiplex
Sistema 6
Multiplex
Sistema 7
Dúplex
Sistema 8
Dúplex
P1= Dt(T1,T2)
P2= Dt(T4,T2)
P1= Dt(T1,T2) P2= Dt(T3,T4)
P1= Dt(T1,T2)
P2 = Retardo P1
P1= Dt(T1,T2)
P2= Dt(T4,T2)
1 x PHE = PX = Dt(Tx,T2)
1 x PHE = PX = Dt(Tx,T2)
Sin PHE
Sin PHE
Sistema 9
Multiplex
Sistema 10
Multiplex
Sistema 11
Multiplex
Sistema 12
Multiplex
P1= Dt(T1,T2 ó T3)
P2= Dt(T4,T2 ó T3)
P7= Dt(T1 ó T4,T3)
P1= Dt(T1,T2 ó T3)
P2= Dt(T1,T2)
P5= Dt(T1,T3)
P1= Dt(T1,T2 ó T3 ó T7) P2=
Dt(T1,T2)
P5= Dt(T1,T3)
P7= Dt(T1,T7)
P1= Dt(T1,T2 ó T3 ó T7 ó T8)
P2= Dt(T1,T2)
P5= Dt(T1,T3) P7= Dt(T1,T7)
P8= Dt(T1,T8)
1 x PHE=PX= Dt(Tx,T2 ó T3)
1 x PHE = PX = Dt(Tx,T2 ó T3)
1 x PHE = PX = Dt(Tx,T2 ó T3
ó T7)
1 x PHE = PX = Dt(Tx,T2 ó T3 ó
T7 ó T8)
Sistema 13
Multiplex
Sistema 14
Multiplex
Sistema 15
Multiplex
Sistema 16
Multiplex
P1= Dt(Tx,T2)
P2= Dt(Tx,T3)
P1= Dt(Tx,T2) P2= Dt(Tx,T3)
P5= Dt(Tx,T7)
P1= Dt(Tx,T2)
P2= Dt(Tx,T3)
P5= Dt(Tx,T7)
P1= Dt(Tx,T2) P2= Dt(Tx,T3)
P5= Dt(Tx,T7) P4= Dt(Tx,T8)
P7= Dt(T1,T2 ó T3)
P8= Dt(T4,T2 ó T3)
P7= Dt (T1,T2 ó T3 ó T7)
P8= Dt(T4,T2 ó T3 ó T7)
1 x PHE = PX = Dt(T1 ó T4,T2 ó
T3)
1 x PHE = PX = Dt(T1 ó T4,T2
ó T3 ó T7)
1 x PHE = PX = Dt(T1,T2 ó T3
ó T7)
1 x PHE = PX = Dt(T1,T2 ó T3 ó
T7 ó T8)
Sistema 17
Multiplex
Sistema 18
Multiplex
P1= Dt(T1,T2 ó T3) P2=
Dt(T4,T2 ó T3)
P7= Dt(T1 ó T4,T2) P8= Dt(T1
ó T4,T3)
P7= Dt(T1 ó T4,T2) P8= Dt(T1
ó T4,T3)
P5= Dt(T1 ó T4,T7) P1=T1
P2=T4
1 x PHE=P=Dt(Tx,T2 ó T3)
1 x PHE=PX=Dt(Tx,T2 ó T3 ó
T7)
Nota:
"Función extra de anti-estancamiento sólo disponible con DÚPLEX. Los usos especiales de la función PHE para el anti-
estancamiento son posibles, pero depende de cada proyecto."
