TiSUN MULTIPLEX - 3 Standardsysteme Multiplex

39

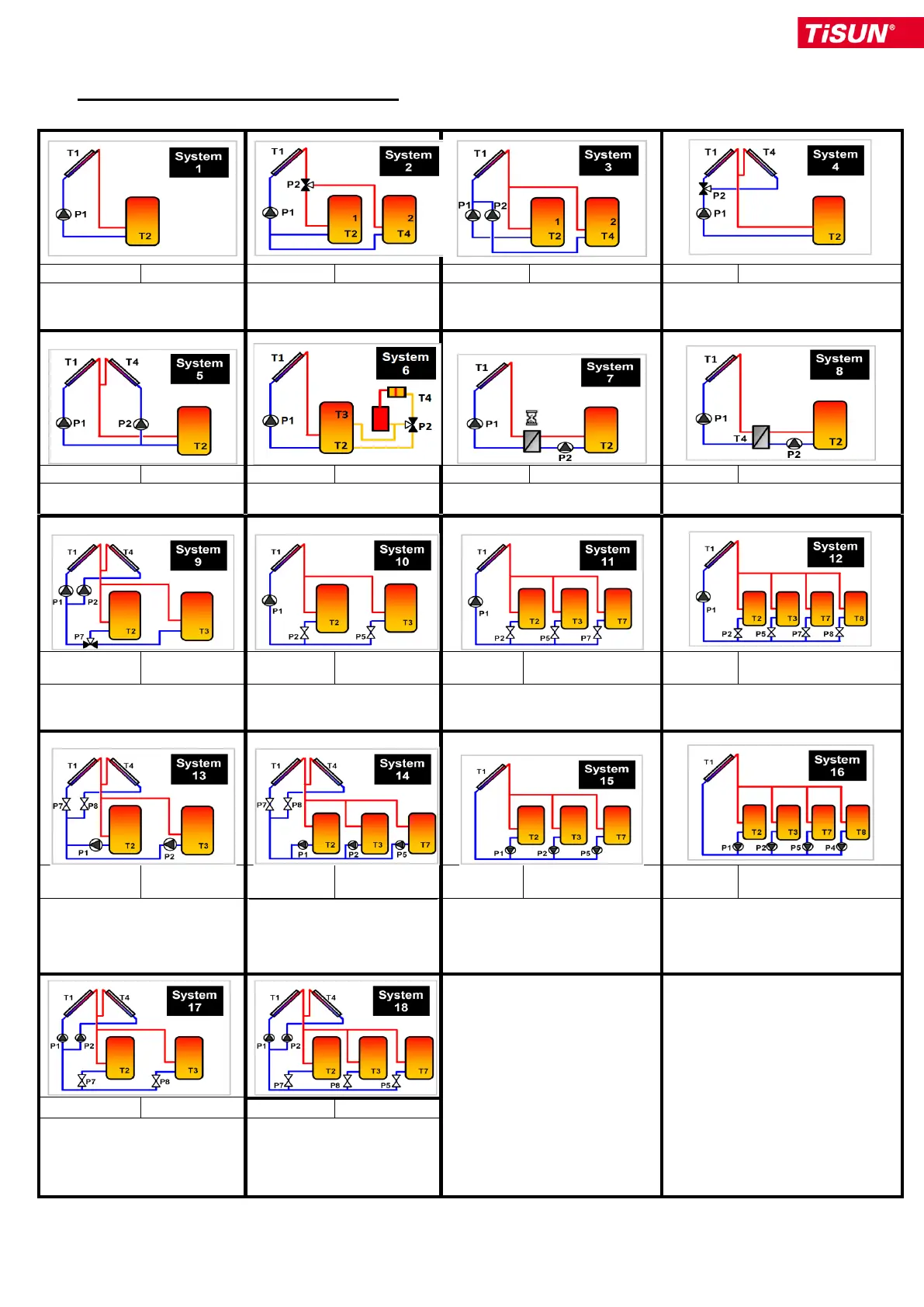

3 Standardsysteme Multiplex
System 1
Duplex
System 2
Duplex
System 3
Duplex
System 4
Duplex
P1 = dt (T1, T2)
P1 = dt (T1, T2 oder T4)
P2 = dt (T1, T4)
P1 = dt (T1, T2) P2 = dt (T1, T4)
P1 = dt (T1 oder T4, T2)
P2 = dt (T4, T2)
System 5
Duplex
System 6
Duplex
System 7
Duplex
System 8
Duplex
P1 = dt (T1, T2) P2 = dt (T4, T2)
P1 = dt (T1, T2) P2 = dt (T3, T4)
P1 = dt (T1, T2)
P2 = Einschaltverzögerung P1
P1 = dt (T1, T2)
P2 = dt (T4, T2)
System 9
Multiplex
System 10
Multiplex
System 11
Multiplex
System
12
Multiplex
P1 = dt (T1, T2 oder T3)
P2 = dt (T4, T2 oder T3)
P7 = dt (T1 oder T4, T3)
P1 = dt (T1, T2 oder T3)
P2 = dt (T1, T2)
P5 = dt (T1, T3)
P1 = dt (T1, T2 oder T3 oder T7)
P2 = dt (T1, T2)
P5 = dt (T1, T3) P7 = dt (T1, T7)
P1 = dt (T1, T2 oder T3 oder T7 oder T8)
P2 = dt (T1, T2) P5 = dt (T1, T3)
P7 = dt (T1, T7) P8 = dt (T1, T8)
System 13
Multiplex
System 14
Multiplex
System 15
Multiplex
System
16
Multiplex
P1 = dt (T1 oder T4, T2)
P2 = dt (T1 oder T4, T3)
P7 = dt (T1, T2 oder T3)
P8 = dt (T4, T2 oder T3)
P1 = dt (T1 oder T4, T2)
P2 = dt (T1 oder T4, T3)
P5 = dt (T1 oder T4, T7)
P7 = dt (T1, T2 oder T3 oder T7)
P8 = dt (T4, T2 oder T3 oder T7)
P1 = dt (T1, T2)
P2 = dt (T1, T3)
P5 = dt (T1, T7)
P1 = dt (T1, T2) P2 = dt (T1, T3)
P5 = dt (T1, T7) P4 = dt (T1, T8)
Funktionsblöcke:
(den Ausgängen individuell
zuschaltbar)
 Schema
 Plattenwärmetauscher primär
 Plattenwärmetauscher sekundär
 Thermostatfunktion
(mit 3-fach Timer)
 Differenzregelung
(mit 3-fach Timer)
 Timerblock
Heizkreissteuerung:
zwei witterungsgeführte
Heizkreise mit
 Wohnraum-Fernsteuerung
 Außentemperaturfühler
 Brauchwasser-Vorrangschaltung
 Tag-/Nachtabsenkung
 automatischer Sommerbetrieb
 ECO-Modus
System 17
Multiplex
System 18
Multiplex
P1 = dt (T1, T2 oder T3)
P2 = dt (T4, T2 oder T3)
P7 = dt (T1 oder T4, T2)
P8 = dt (T1 oder T4, T3)
P7 = dt (T1 oder T4, T2)
P8 = dt (T1 oder T4, T3)
P5 = dt (T1 oder T4, T7)
P1 = T1 P2 = T4
